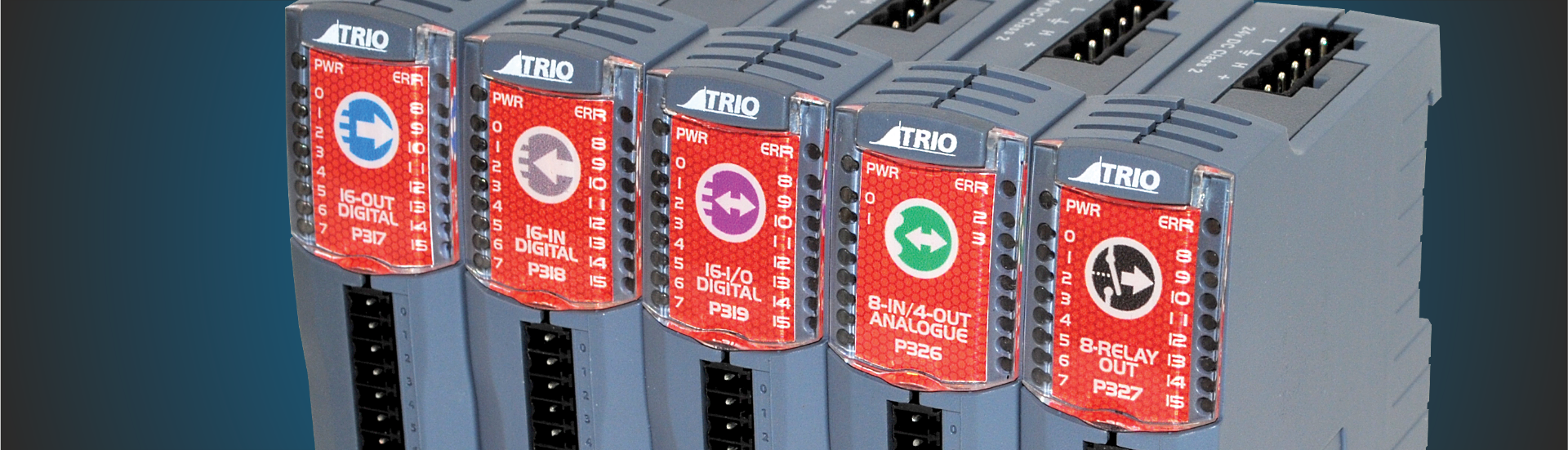

Topbillede med næroptagelse af Trio moduler

TRIO I/O-moduler

som du også kan placere decentralt

Således kan controllerens I/O udvides med op til 256 I/O af forskellige typer. Alle 24 VDC PNP og alle I/O-moduler er kortslutnings beskyttede og er galvanisk adskilt fra CAN-bussen. I/O-modulerne kan også være placeret decentralt og hermed reduceret fortrådningen.

                          I/O modultyper:

                               •   16 Digital indgang
                               •   16 Digital udgang
                               •   16 Digital I/O
                               •   Analog 8 ind / 4 ud
                               •   8 relæ udgange

Konfiguration af I/O-moduler

Sæt adressen på en DIP-Switch og aktivér I/O-område med MotionPerfekt-software.

Via TRIO's CAN bus kan du tilkoble flere I/O moduler.

TRIO's I/O moduler er meget kompakte og er til DIN skinne montage. Op til 16 moduler kan du tilslutte CAN bussen med op til 100 m afstand.


Protokoller

Ud over at være i stand til at oprette forbindelse til enhver Motion Coordinator ved hjælp af Trios egen højhastigheds CANbus-protokol, kan hvert CAN-modul køre DS401 CANopen-protokollen, så du kan bruge dem med andre CANopen-mastere.

Valg af Protokol sker med DIP-switche på forsiden af modulet.

Ved brug af TrioCANbus-protokollen kan en Motion Coordinator håndtere op til 16 digitale indgangsmoduler og 16 digitale udgangsmoduler, i alt 32 digitale moduler og 4 analoge moduler.

CAN 16 I/O-modulet tæller som et indgangs- og et udgangsmodul.

Trio I/O-modul

Skærmbillede: I/O konfiguration


Video: Demonstration of Trio's Motion Perfect v4.2 software scope and 3D visualization tools. Also showing the new RPS (Robot Programming System).
