AMK SmartPanels IP69K
til dine mest krævende opgaver og betingelser
AMK's SmartPanel A5 indeholder HMI, Motion Controller og en kraftig PLC. Leveres også med en option for I-PC med Windows.
Dermed har AMK designet en kompakt maskinstyring AMKMAC A5 beregnet til de mest krævende industrielle omgivelses betingelser og største krav. SmartPanel A5 leveres med IP65 eller IP69K frontpanel og kan benyttes til pakke-, fødevare- og medicinal industrien mv.
Skærmen

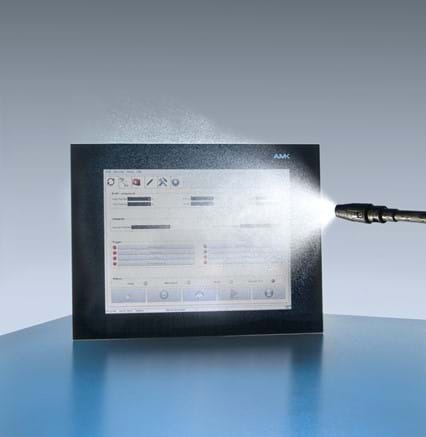

Panelet har multi-touch, kapacitiv berørings skærm PCT (Projected Capacitive Touch) forsynet med flush-glass. Det er derfor også designet til at kunne tåle højtryks rensning – endda med varmt vand.
SmartPanel A5 er resistent over for støv og aggressive desinfektions bindemidler. Panelet er designet og fremstillet i overensstemmelse med standard EN 1672-2, der omhandler fælles hygiejnekrav for maskiner til bearbejdning af fødevarer mm.
Fieldbus og interface
AMK SmartPanel A5 kan udføre højdynamisk synkronisering af et større antal akser ved brug af kun én controller. Programmering i henhold til IEC 61131-3 standard CoDeSys.
Som option er der mulighed for Cross-kommunikation i real-time med adskillelige SmartPaneler eller øvrige A5 controller synkroniseret med høj nøjagtighed.
Panelet kan leveres med EtherCAT master og slave. Dataudveksling med andre programmer sker via OPC server og integration i EPR system. Eller direket fra Windows XP.
AMKAMAC smartPanel, den optimale løsning til styring af maskiner og anlæg.
Visning:
● Real-time Linux
● AIPEX PRO med CoDeSys
● Visualisering med Qt
● Web visualisering
● Fjern vedligeholdelse og diagnostisering
● Idriftsættelses funktion
Motion funktioner:
● Virtuelle akser
● Elektronisk CAM
● Print-mærke styring
● Viklingsfunktioner
● NC Motion
Maskinens styresystemer fås som en strukturel enhed med en 7-, 12- eller 15-tommers berørings-skærm og er således ekstremt kompakt. EtherCAT-realtids fieldbus bruges til at lave antallet af noder i bussen - praktisk talt ubegrænset. Den synkroniserede krydskommunikation med andre controllere i systemet gør dem endnu mere synlige at bruge.
Ethernet- og USB-grænsefladerne giver let adgang, og de individuelle PLC-programmer kan nemt indlæses. En anden funktion ved AMKAMAC controllere er fjernadgang og diagnosticering af alle noder på fieldbus. Processdata kan læses og styres via OPC-serveren.
Hygienekrav til blandt andet fødevarer
SmartPanel type A5 er resistent over for støv og aggressive desinfektions bindemidler. Panelet er designet og fremstillet i overensstemmelse med standard IEC/EN 1672-2, der omhandler fælles hygiejnekrav for maskiner til bearbejdning af fødevarer mm.
SmartPanel A7
Med type A7 fra serien AMKAMAC SmartPanels, logik (PLC), findes motion-kontrol, drev bevægelse og visualisering til visning af komplekse maskinstyringer i én kompakt enhed.
A7 er perfekt som styrings- og visualiseringssystem på AMK-drevsystemer. Hun er for omfattende
motion-controllere, komplekse HMI-applikationer, med ekstremt korte cyklustider eller forudbestemt datahåndtering i stort volumen.
Fakta:
Integreret bevægelseskontrol.
Yderligere I / O'er.
Centrale og modulære maskinstyringkoncepter.
Skalerbar alt-i-én-løsning.
EtherCAT.
IP69K som option.
10 eller 15 tommer berørings-skærm.

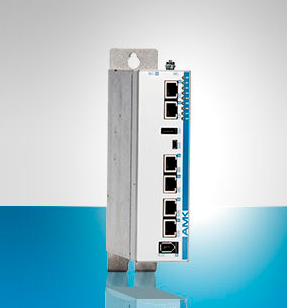

Controllere AMKAMAC A-Serien
Denne controller serie består af fleksible kontrolelementer, åbne og skalerbar. De fås i en version til maskinstyringssystem og i en SmartPanel-version (strukturel enhed med berørings-display). De kombinerer en PLC-styring med motion-kontrol.
A-serien har et realtids Linux-operativsystem og A6-controlleren kan også bruge Linux samt Windows parallelt. Brug af EtherCAT-feltbussen i realtid betyder, at der praktisk taget ikke er flere begrænsninger på antallet af noder på bussen.
AMKAMAC-kontrolsystemet inkluderer ikke kun hardwarekomponenter, men også AIPEX PRO-tekniske værktøj, teknologifunktioner og applikationssoftware.
Den internationalt anerkendte Codesys programmeringsplatform er integreret i AIPEX PRO og muliggør programmering i overensstemmelse med IEC 61131-3.
Visualisering er mulig med både Codesys Webvisu og Qt.
