IAI’s ELECYLINDER type EC

egnet til mange applikationer i forskellige processer i alle brancher

Fordelen med IAI's ELECYLINDER EC-serie  er at det er let og hurtigt at indstille hastighed og acceleration. EC-serien er samtidig energibesparende og til sammenligning med luftcylinderen er der sparet megen energi.

Det er ligeledes let at vælge en egnet type til en given opgave. EC cylinderen er let at betjene og det kan enhver medarbejder uden særlig ekspertise. Der er få vedligeholdelsesdele og EC cylinderen repareres let i tilfælde af at det skulle være nødvendigt.

Indstillinger

Acceleration, hastighed og deceleration kan man justere individuelt. Start- og slutpunkter kan indstilles til en hvilken som helst værdi. EC cylinderen har en hurtig cyklustid og Slider-typen har indbygget guide.


Start og slutpunkter kan indstilles til enhver position.

Højt niveau kontrol af AVD

ELECYLINDER EC er designet så man hurtigt kan justere acceleration, hastighed og deceleration (AVD). Disse parametre kan justeres individuelt i procent. Luftcylinderen har f.eks. ikke disse muligheder, hvis man tænker sig at benytte en sådan.

EC cylinderen kan du reparere i tilfælde af noget, der skulle ske og fejlfinde, kan udføres ved hjælp af Teaching-Pendant.

Hvis en enhed stopper årsagen og modforanstaltninger bliver vist. I næsten alle tilfælde skal man blot udskifte motor- inklusive controller-kredsløbs kortet, så er enheden klar igen.


Video: ELECYLINDER Vedligeholdelsesvideo - G7 Smøring - til støvtæt/stænksikker radialcylinder type IAI elektrisk aktuator.

Cyklustiden kan reduceres

I modsætning til EC cylinderen kan luftcylindre ikke arbejde med høj hastighed, idet det er begrænset af den langsomme start- og stophastighed. EC cylinderen kan starte og stoppe fint med høj hastighed og det reducerer cyklustiden.

Finjustering

For at indstille EC cylinderens start eller slut-position, kan man indstille den ønskede værdi ved hjælp af de fremad, bagudgående step knapper, der er indstillet så lavt som 0,01 mm pr. step. Til sammenligning kræver luftcylindre justering af position for mekanisk stop, auto afbryder eller støddæmper samt kontrol og indstilling af hver komponents positionering.

Løsningseksempler med EC-S6L og EC-GD4L

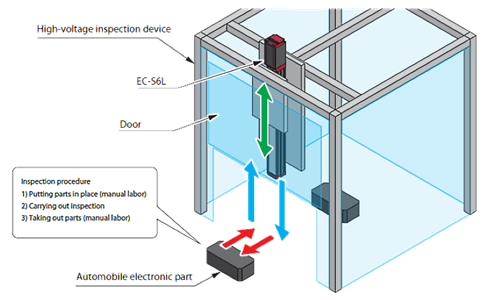

Døråbning til højspændingsområde


Inspektion af sikkerhedsføler til biler


En enhed til at åbne døren til en spændingsinspektionsenhed til elektroniske bildele til biler. Opgaven er løst med en ELECYLINDER® med følgende virkninger:

Åbning: Højhastighedsdrift. Lukning: let justering for langsom hastighed. Fire identiske enheder blev fremstillet. Den samme indstilling (værdier) blev kopieret fra den første til den anden og fremefter, hvilket tillader hurtig opstart.

Der bruges kun elektricitet. Ingen luftkilde eller rørledning er nødvendig. Lysgardin gør, at betjeningen stopper øjeblikkeligt og sikrer sikkerhed.

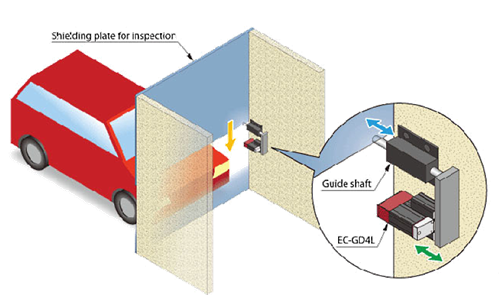

En inspektionsenhed til at kontrollere bilens sikkerhedssensors normale tilstand, efter at en afskærmningsplade er lukket.

Anvendelsen af en ELECYLINDER® gør det muligt at justere A (acceleration), V (hastighed) og D (deceleration) individuelt, hvilket giver stabile operationer.

ELECYLINDER® bruges som en stopper, når afskærmningspladen åbnes opad.

Løsningerne kan være til inspiration for tilsvarende opgaver i andre brancher.

Cylinder type EC-GD4L


Lead 4 typen har en maksimal hastighed 0 – 200 mm/Sek. og dens vandrette acceleration er 0,3 – 4 G, den lodrette acceleration er 0,3 – 1,5 G.

Slaglængden er 30 – 50 mm og cylinderens gentagelsesnøjagtighed er +/- 0,05 mm.

__________________________________________________________________________________________________________

Se flere grønne løsningseksempler

- Læs hvordan der opnås større hastighed, stabil produktion og ingen spild.   Klik her …

- Læs om forbedring med EleCylinder, der sparer operatør for løbende manuelle justeringer.   Klik her ...

- Læs om større hastighed ved at udskifte luftcylinder med elektrisk cylinder.   Klik her …

- Læs om en smidig og sikker dørbetjening ved at justere acceleration/deceleration.   Klik her …

- Læs om store besparelser ved at skifte fra pneumatisk til elektrisk cylinder.   Klik her …

- Læs om EleCylinder med indbygget controller: Plug & Work.   Klik her …

- Læs om skift fra luft- til elektrisk cylinder gav besparelser på DKK 14.800,00 pr. år.   Klik her …

- Læs om tidsbesparelser og få større stabilitet med ROBO- i stedet for pneumatisk cylinder.   Klik her ...

- Læs om problemer før forbedring med Elecylinder.   Klik her …

- Læs om et eksempel på, hvad det koster når hastigheden varierer.   Klik her ...

- Spar over 8.000 kr./år ved skift fra luftcylinder til elektrisk EC-cylinder. Klik her …
