Process Monitoring
Du kan definere op til 16 overvågningsvinduer med variable
Den fjerde industrielle revolution, Industri 4.0 er betegnelsen for den moderne udvikling inden for produktion og industri, hvor digitalisering, automatisering og dataudveksling spiller en central rolle.
Industri 4.0 handler om, at forbinde maskiner, systemer og mennesker gennem intelligente netværk og real-time data for at gøre produktionen mere effektiv, fleksibel og selvstyrende.
Formål:
• Øge produktivitet og kvalitet
• Muliggøre masseproduktion med individuel tilpasning (“mass customization”)
• Reducere ressourcespild og nedetid
• Skabe mere fleksible og intelligente fabrikker
Process Monitoring-applikation og Industri 4.0
Med den nye “Process Monitoring”-applikation har LinMot taget det næste skridt mod Industri 4.0. Spom bruger kan du definere op til 16 overvågningsvinduer, hvor de målte variabler, der er afgørende for processen, kan overvåges, visualiseres og evalueres.
Takket være drevets hurtige cyklustid registreres de enkelte målepunkter med den højeste samplinghastighed, hvilket sikrer brugeren den bedst mulige opløsning.
De første evalueringsresultater er tilgængelige allerede efter 5 millisekunder og kan derefter viderebehandles af det overordnede styringssystem.
For at øge kvaliteten, foretage hurtige procesjusteringer på grund af ydre påvirkninger eller sikre sporbarheden af hvert enkelt produkt, er det nødvendigt at have det bedst mulige kendskab til den aktuelle proces.
LinMot-drev er kendetegnet ved deres meget hurtige cyklustid og kan derfor registrere individuelle målepunkter med den højest mulige samplingshastighed.
Dette giver brugeren et detaljeret billede af processen, og på baggrund af disse data kan han afgøre, om processen er vellykket eller ej.
Overvågning af alle tænkelige variable er mulig.
Figuren ovenfor er ikke udtømmende.
Styringssystemet er ikke kun i stand til at vurdere processen, efter at den er afsluttet, men også til at justere den ‘on the fly’ og reagere direkte på procespåvirkninger.
• Enkel PLC-kommunikation
• Udviklet til højpræcisionsprocesser
• Ingen ekstra hardware påkrævet
• Forbedret produktionstid og kvalitetskontrol
• Realtidsdataevaluering, uafhængig af bustidscyklussen
• Op til 16 forskellige, individuelt konfigurerbare
overvågningsvinduer
Idriftsættelse med et klik
Gennemprøvet teknologi, der får tingene til at køre hurtigt.
Parameterisering af drev
Integreret servodrev, som du kan konfigurere via PLC med fuldautomatisk konfiguration af motordata og idriftsætte med et klik. LinMot-drev har alle standard fieldbus-interface for tilslutning til et overordnet styringssystem.
For nem integration i styringssystemet får du omfattende funktionsblokke og eksempelprogrammer. Disse moduler gør det muligt at integrere LinMot-drev direkte og hurtigt i styringssystemet.
Ud over standard motion kommandoer kan funktionsblokkene også bruges til at udføre funktioner som parameterisering af drev og konfiguration direkte fra controlleren. Den komplette konfiguration af drev for hver akse gemmes på styringsenheden.
Fuldautomatisk konfiguration af motordata
I tilfælde af vedligeholdelse eller udskiftning muliggør det blandt andet automatisk registrering og parameterisering af drevet via bus. Dette eliminerer behovet for manuel og tidskrævende drevkonfiguration ved fejl.
Den Plug and Play (PnP)-teknologi (Se figuren ovenfor), som er velkendt fra computerbranchen, bruges også af LinMot til idriftsættelse af lineærmotorer.
I LinMot-motorer gemmes parametrene direkte. Drevet læser værdierne, når det tændes og sætter parametrene automatisk. Med denne automatiske enhedsgenkendelse er der ikke behov for at vælge de nødvendige typeparametre fra et omfattende bibliotek.
Motoren er klar til brug med det samme efter installationen. De første kommandoer kan sendes direkte fra PLC-styringen uden at starte konfigurationssoftwaren. Dette gør første idriftsættelse og motorudskiftning meget nem.

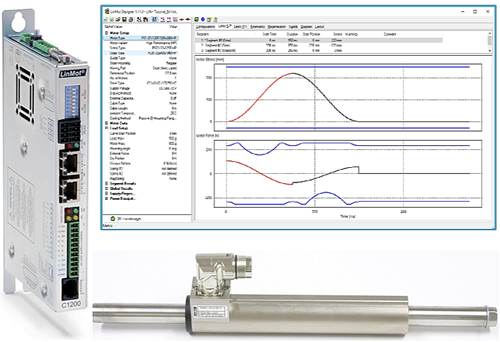

LinMot Designer
Værktøjet til korrekt dimensionering
Brugen af et lineært drevsystem starter med designet af lineærmotorerne. For at støtte designeren i dette trin stiller LinMot et brugervenligt værktøj til rådighed i form af designprogrammet LinMot Designer.
Baseret på de ønskede bevægelsesforløb og belastninger beregner LinMot Designer de nødvendige parametre til at vælge et drev og viser dem i forhold til den valgte motortype og styreelektronik.
Funktioner:
• Design af lineære og roterende motorer
• Godkendelse af den valgte motor
• Angivelse af alle globale data
• Simulation af ønsket bevægelse
• Bestemmelse af kinematiske data
• Beregning af motorens effektbehov
Desuden får du Cost-efficiency-funktion og CO₂-beregning til sammenligning af pneumatiske anvendelser med lineærmotorer.

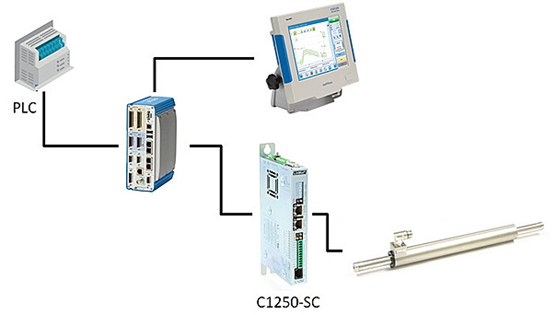

Kompatibel med procesovervågning fra tredjepart
Fleksibel procesovervågning: LinMot-produkter er kompatible med procesovervågningssystemer fra tredjepartsleverandører. Dette muliggør evaluering af højtdynamiske processer på det højeste niveau.
Samarbejde mellem LinMot og tredjeparts leverandører
• C1250-SC-drev kan styres af tredjepartssystemer
• Realtidsevaluering af data
• Kontroller din kvalitet
• Overvåg din proces
• Observer din applikation
• Kend din proces
Procesovervågningssystemer kan overvåge og evaluere kvaliteten af et produkt eller et produktionsskridt baseret på en XY-kurve.
Ved hjælp af evalueringselementer tilpasser brugeren kurveevalueringen til den specifikke overvågningsopgave.
I henhold til denne specifikation afgør systemet, om hvert enkelt emne er “godt” eller “dårligt”.
Højtdynamiske applikationer såsom indføring, test, inspektion eller montage – f.eks. også via et pick-and-place-setup – kan nemt styres, overvåges, evalueres og dokumenteres i kombination med LinMot-lineærmotorer og de tilhørende servodrev i C1250-SC-serien.
Baseret på formen af de registrerede XY-målekurver kan kvaliteten af hvert enkelt produktionsskridt, en samling eller det færdige produkt overvåges og kontrolleres i realtid.

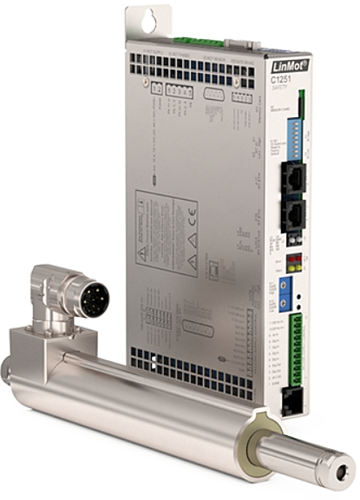

Fakta om drev C1250
Mange af vore LinMot-kunder er glade for at kunne bruge C1250-serien af servodrev som en 2S-variant. De værdsætter især, at dimensionerne på motorerne ikke har ændret sig i forhold til standardversionen.
Ingen yderligere hardware er påkrævet, da al sikkerhedsover-vågning er integreret i drevet selv.
Ud over STO (Safe Stop) og SS1, som allerede var tilgængelige på 1S-versionen, tilbyder drevene nu:
• Safe Stop 2 (SS2)
• Safe Operation Stop (SOS)
• Safe Limited Speed (SLS)
• Safe Brake Control (SBC/SBT)
Den sidstnævnte Safe Brake Control (SBC) er blevet udvidet med en Brake Test (SBT), som gør det muligt, at kontrollere bremse-effekten cyklisk.

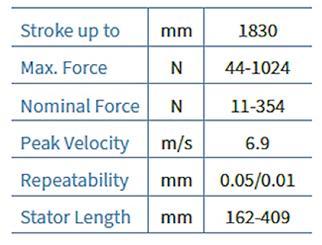

Fakta om lineærmotorer P01

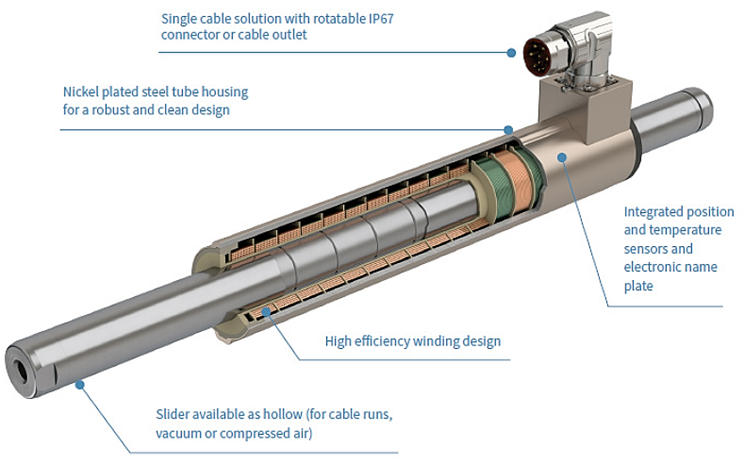

LinMot P01-lineærmotorer er permanentaktiverede, jernløse synkrone servomotorer med integreret positionsmåling og overbelast-ningsbeskyttelse. Seriens designkrav er: Høj effekt-tæthed, ekstrem effektivitet, lav støj, glat drift og længere levetid. Serien omfatter standard- (Universal), HP (High Performance) og “Short” (kompakt) versioner.
Kraftfulde sjældne jordartsmagneter i skyderen og viklinger i statoren anvendes til direkte at generere den lineære bevægelse.
Standardmotorer - Universal
• Universelt design til et bredt spektrum af anvendelser
• Meget dynamiske motorer
Fås med kabeludgang eller med roterbar stikforbindelse
