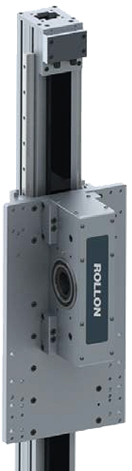

Z-aksemodul til lodret bevægelse
ZCH er et lineært stift system, ideelt som "Z"-akse i et 3-akset system
ZCH-seriens lineære enheder har Rollon designet til at opfylde kravene til lodret bevægelse i portalapplikationer eller til situationer, hvor aluminiumsprofilen skal bevæge sig og vognen skal være fastmonteret.
Den selvbærende, ekstruderede og anodiserede aluminiumsstruktur fås i forskellige størrelser fra 60 til 220 mm.
Da systemet er stift, er det ideelt som en "Z"-akse i et 3-akset system.
Derudover er ZCH-serien specifikt de-signet og konfigureret til nem monte-ring sammen med Rollon's R-SMART-, TCR/TCS- og ROBOT-serier.
ZCH-serien er udstyret med et dobbelt recirkulerende kugleskinne-system.
Komponenterne i ZCH-modulet
Ekstruderet profil
De anodiserede aluminiumsprofiler, der anvendes til kroppen på Rollon ZCH-seriens lineære enheder, er designet og fremstillet således at man opnår den rette kombination af høj mekanisk styrke og lav vægt. Den anvendte anodiserede aluminiumslegering 6060 er blevet ekstruderet med dimensionstolerancer i overensstemmelse med IEC/EN 755-9 standarderne.
Drivrem
Rollon ZCH-seriens lineære enheder anvender stålforstærkede polyuretanremme med AT-tanding, der giver mulighed for højere belastning, bedre kraftoverførsel og længere levetid. Denne type rem er ideel på grund af dens høje belastningsoverførselsevne, kompakte størrelse og lave støjniveau. Når den bruges sammen med en slørfri remskive, muliggøres en jævn og præcis frem- og tilbage bevægelse.
Optimeringen af forholdet mellem maksimal rembredde og profilens dimensioner gør det muligt at opnå følgende ydeevneegenskaber:
■ Høj hastighed
■ Lavt støjniveau
■ Lavt slid
Vogn/Carriage
Vognen på Rollon ZCH-seriens lineære enheder er fremstillet udelukkende af anodiseret aluminium. Dimensionerne varierer afhængigt af typen.
Det lineære bevægelsessystem
Det lineære bevægelsessystem er designet til at opfylde kravene til belastningskapacitet, hastighed og maksimal acceleration i en lang række forskellige applikationer.
ZCH-sektion
ZCH med recirkulerende kugleskinner:
■ Kugleskinnerne med høj belastningskapacitet er monteret i en
dedikeret føring i aluminiumsprofilen.
■ Vognen er monteret på forspændte kugleskinneblokke, som
gør det muligt at modstå belastning i de fire hovedretninger.
■ Kugleskinnevognene er desuden udstyret med en holdebøje,
der eliminerer "stål-mod-stål"-kontakt mellem nærliggende
bevægelige dele og forhindrer fejljustering.
■ Blokkene har tætninger på begge sider.
Det ovenfor beskrevne lineære bevægelsessystem tilbyder:
■ Høje tilladte bøjningsmomenter
■ Høj bevægelsespræcision
■ Høj hastighed og acceleration
■ Høj belastningskapacitet
■ Høj stivhed og lav friktion
■ Lang levetid og lavt støjniveau
Smøring
ZCH lineære enheder med kugleskinner
Kugleskinnevognene i ZCH-versionerne er udstyret med en holdebøje, der eliminerer "stål-mod-stål"-kontakt mellem nærliggende bevægelige dele og forhindrer fejljustering i kredsløbene.
Dette system sikrer lange intervaller mellem vedligeholdelser: hver 2000 km eller 1 års brug, alt efter hvad der nås først.
Hvis der kræves længere levetid, eller ved applikationer med høj dynamik eller store belastninger, bedes du kontakte vores kontor for yderligere vurdering.

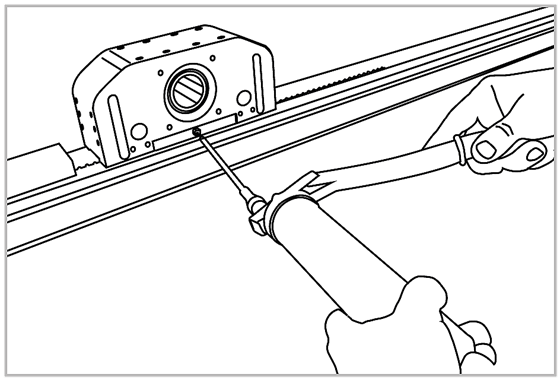

■ Indsæt spidsen af fedtpumpen i de specifikke smørepunkter.
■ Smøremiddeltype: Lithiumbaseret sæbefedt i klasse NLGI 2.
■ Ved særligt krævende applikationer eller barske miljøforhold bør smøring udføres hyppigere.

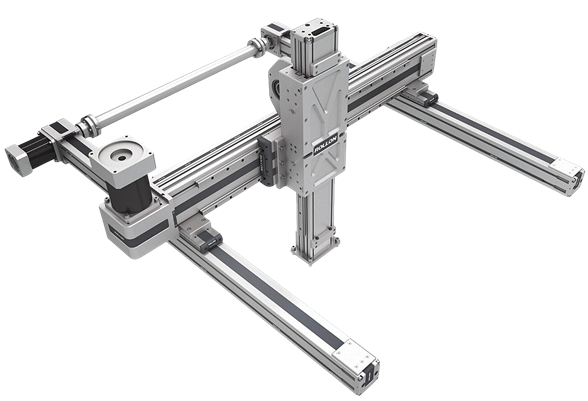

Fleraksede systemer med ZCH-moduler
