Motion-PLC
MCS serien - Motion & Logi - En særlig klasse af styring

Trio’s Motion-PLC kombinerer avancerede motion-funktioner med enkelheden fra en PLC – et ægte paradigmeskift inden for motion- og fabriksautomation.

Ved at kombinere Motion-iX-kernen med PLC-programmeringssprog og et PLCopen-motion-bibliotek får maskindesignere fuld fleksibilitet i maskindesignet, med vished om at Trios Motion-First Automation-princip sikrer maksimal maskinydelse.

Tilslutningsmuligheder for fabriksautomation tilbydes gennem feltbusser, herunder PROFINET og Ethernet/IP. Til maskinstyring, der kræver mere realtids- og deterministisk adfærd, er enten EtherCAT eller Trios MS I/O-system særdeles velegnet.

Det integrerede udviklingsmiljø Motion Perfect leverer programmering, diagnosticering og fejlsøgning til alle Trio-produkter, herunder Motion-PLC-serien. Motion Perfect muliggør design, udvikling, test og implementering i ét samlet værktøj.

I typisk maskindesign tilbyder PLC’en de velkendte programmeringssprog fra IEC 61131-3 og muliggør nem integration til maskinens I/O og sensorer til generel maskinstyring. Mostion controlleren betragtes generelt som en mere kompleks del af maskinen, idet den styrer flere akser og typisk programmeres i et højniveausprog.

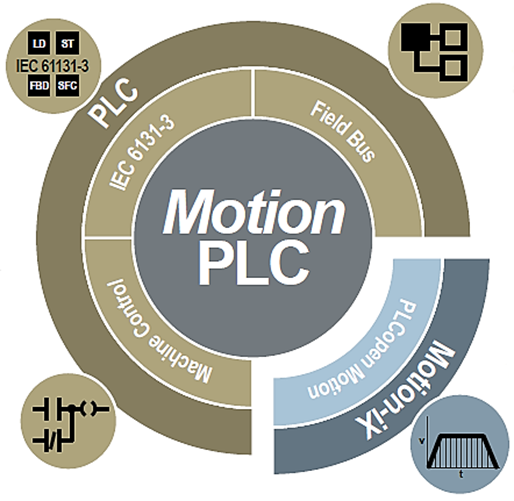

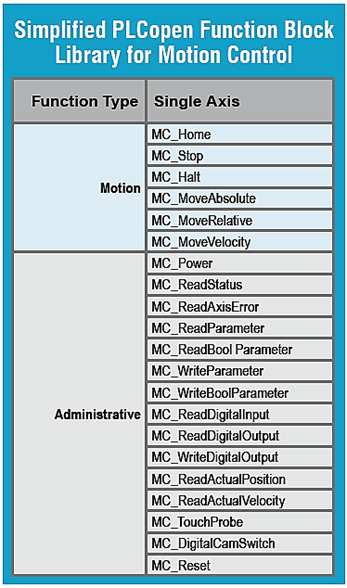

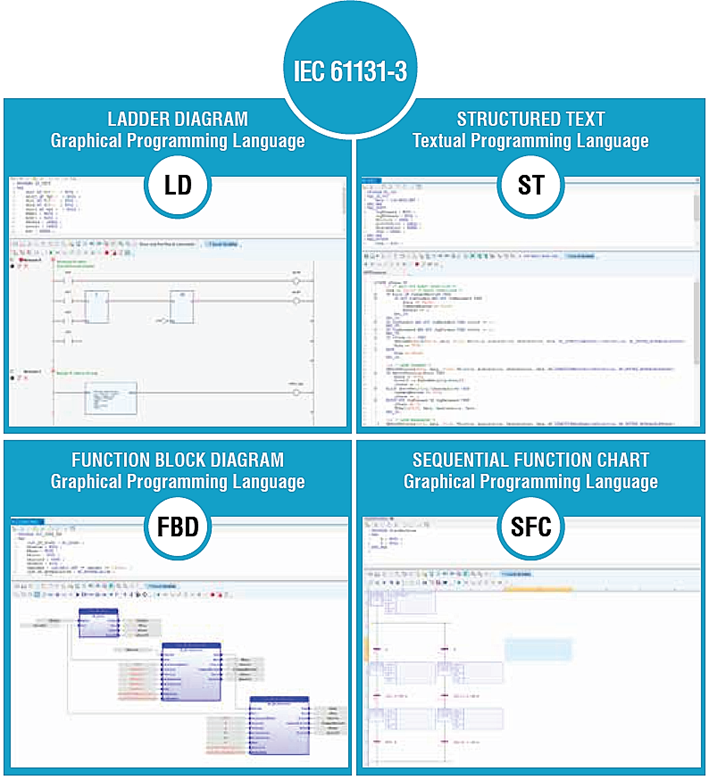

Trio’s Motion-PLC tilbyder de velkendte IEC 61131-3 PLC-sprog, herunder LD, ST, FBD m.fl., sammen med et forenklet PLCopen-bibliotek til motion-styring.

Med et multitasking-operativsystem, der muliggør udførelse af flere IEC-opgaver, leverer Motion-PLC både bevægelsesstyring og logikstyring i én enhed.

Udførelse af hele maskinprogrammet i én enhed giver:
• Forbedret datadeling mellem applikationer
• Eliminering af latenstid ved feltbusforbindelser
• Eliminering af kabling og forbedret pålidelighed
• Besparelser i omkostninger og tid ved maskinudvikling

Dette resulterer i hurtigere og mere pålidelige maskiner.

Trio’s nyeste serie af controllere bygger videre på en succesrig arv inden for motion-styring og integrerer PLC-funktionalitet for at tilbyde Trio’s Motion-iX-kerne sammen med PLC-program-meringssprog i én Motion-PLC.

Trio’s Motion-PLC-serie indeholder:
• PLC-programmeringssprog (IEC 61131-3)
• PLCopen-bevægelsesbibliotek
• Motion-iX-kerne til avanceret bevægelses- og maskinstyring
• Synkroniseret I/O-udvidelse via Trio’s MSBus I/O-system
• EtherCAT til realtids-fjernudstyr (f.eks. drev og I/O)
• Feltbus PROFINET og Ethernet/IP til overordnede forbindelser

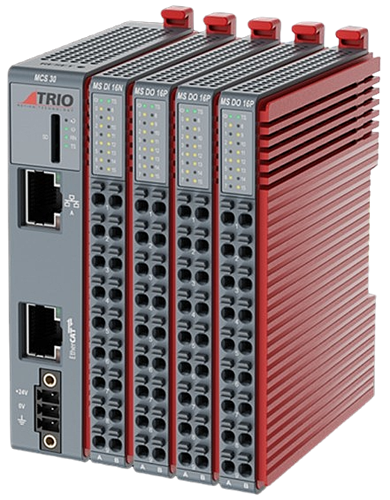

MCS 30 - Fleksibel maskinstyring P619
Styringen gør det enkelt at udvikle stand-alone maskiner med op til 4 akser

MCS 30 er en ”fleksibel maskinstyring”, der reducerer tid og omkostninger ved udvikling af enkle maskiner. Den giver brugere med PLC-programmeringsbaggrund direkte adgang til IEC 61131-3-sprogene "out of the box".

MS I/O-systemet understøtter op til 16 moduler. Modulerne kan være enhver kombination af digitale indgange, digitale udgange, analoge indgange eller analoge udgange.

Højdepunkter

• Ny klasse af styring til maskinløsninger, der kombinerer mate-
  matisk processorkraft og logikstyring i et kompakt design
• EtherCAT-akser (0 til 4 med FEC)
• Ethernet-port understøtter applikationsprogrammering samt
  HMI- og PLC-protokoller, herunder Modbus TCP, PROFINET IO
  og Ethernet/IP
• Kompatibel med MS I/O-udvidelse
• Styringer og MS I/O-udvidelse til nye, omkostningseffektive
  prisniveauer

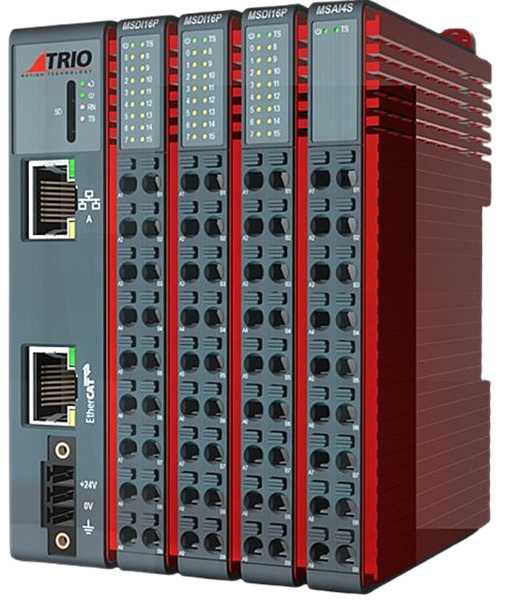

MCS 40 | MCS 50
Fleksibel og kraftfuld maskinstyring med op til 8 akser

MCS 40 og den mere kraftfulde MCS 50 er ”fleksible maskinstyringer”, der kombinerer hurtig maskinudvikling med bevægelsesstyringsydelse på op til 8 akser.

Med lokal I/O-udvidelse via et modulinterface og Trio’s MS I/O-system, fjernudvidelse via EtherCAT samt Ethernet-kommunikation til både programmering og fabriksnetværk, giver de en fleksibel løsning til enkle maskiner.

MS I/O-systemet understøtter op til 16 moduler. Modulerne kan være enhver kombination af digitale indgange, digitale udgange, analoge indgange eller analoge udgange.

Højdepunkter

• Ny klasse af styring til maskinløsninger, der kombinerer
  matematisk processorkraft og logikstyring i kompakt design
• ’40’-serien: EtherCAT-akser (2 til 4)
• ’50’-serien: EtherCAT-akser (2 til 8)
• Ethernet-port(e) understøtter applikationsprogrammering og
  HMI- og PLC-protokoller, herunder Modbus TCP, PROFINET IO
  og Ethernet/IP
• Alle styringer er kompatible med MS I/O-udvidelse
• Styringer og MS I/O-udvidelse til lønsomme prisniveauer

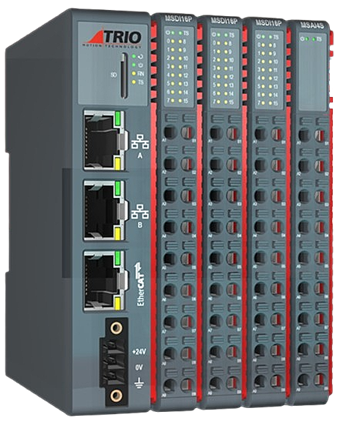

MCS 50
Fleksibel maskin- og bevægelsesstyring

Ideel til større stand-alone maskiner.
Eksempel: Limlægningsmaskiner.

• Mellemstort antal akser
• EtherCAT-akser
• Hurtigtæller, registreringsindgange
• PTO, positionsstyrede udgange
• Avancerede bevægelsesfunktioner Ekstra encoder-indgang

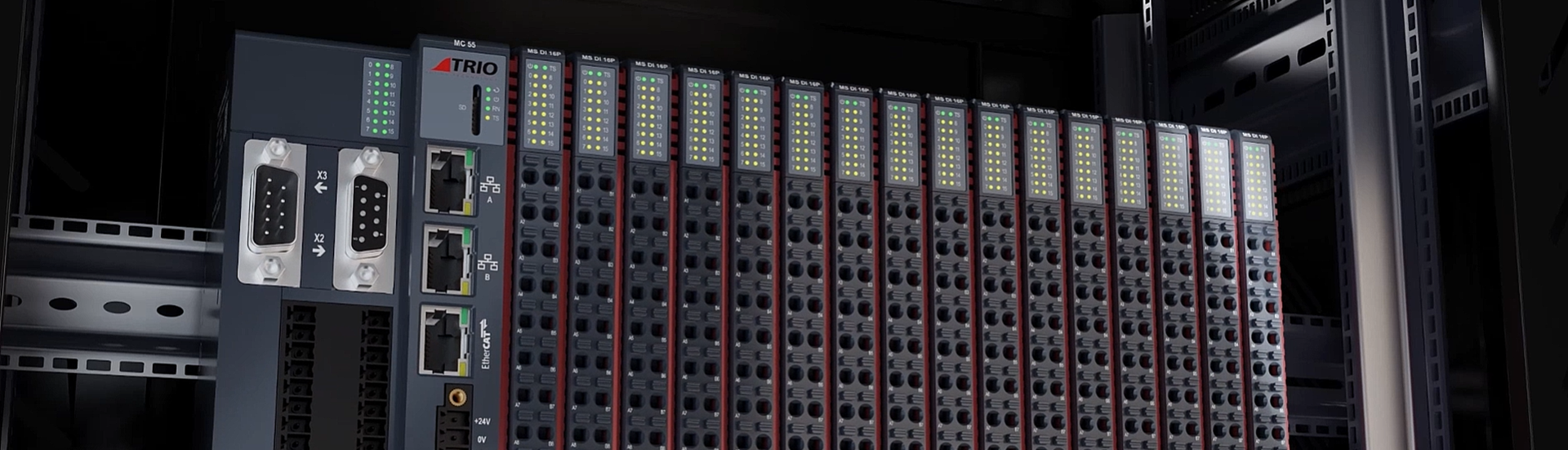

MCS I/O-systemet

MCS I/O-systemet (Motion-PLC I/O-udvidelse) tilbyder et kompakt, robust og højtydende I/O-udvidelsessystem. ‘Slice-interface’ gør det muligt at tilslutte direkte til Motion-PLC-seriens styringer eller til en EtherCAT-coupler og skaber dermed en fleksibel I/O-løsning.

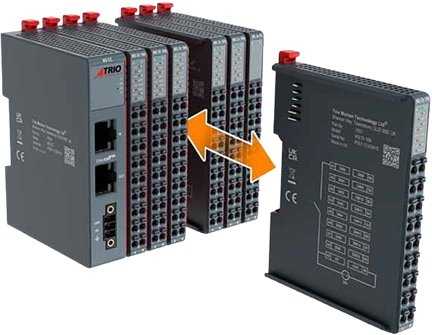

MS I/O-systemet kan tilpasses maskinens I/O-behov med enhver kombination af digitale indgange, digitale udgange, analoge indgange eller analoge udgange. Med frontmontering og -afmontering kan moduler nemt indsættes eller udskiftes.

Fjedermekanisme-terminaler gør det nemt at indsætte ledninger og fjerne dem med tryk på en knap, hvilket gør ledningsarbejdet hurtigt og enkelt.

Både slice-interface og EtherCAT er synkroniseret med Motion-iX-kernen, hvilket sikrer deterministisk adfærd for alle enheder til brug i bevægelses- og maskinapplikationer.

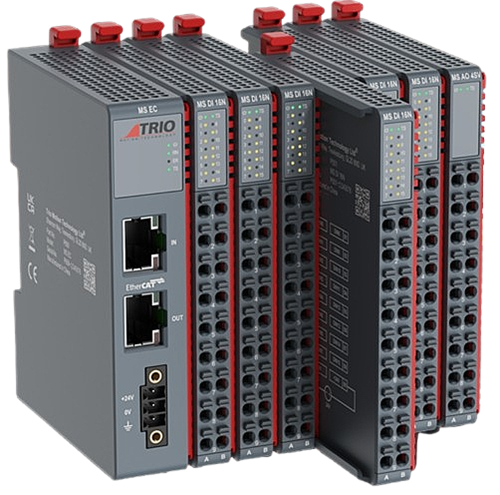

MCS I/O
Kompakt EtherCAT I/O-udvidelse

MS I/O-systemet (Motion-PLC I/O-udvidelse) tilbyder et kompakt, robust og højtydende I/O-udvidelsessystem.

• Høj ydeevne, fleksibel topologi
• Lokal udvidelse op til 16 moduler
• Indsættelse og fjernelse fra fronten
• Enhver kombination af digitale og analoge moduler

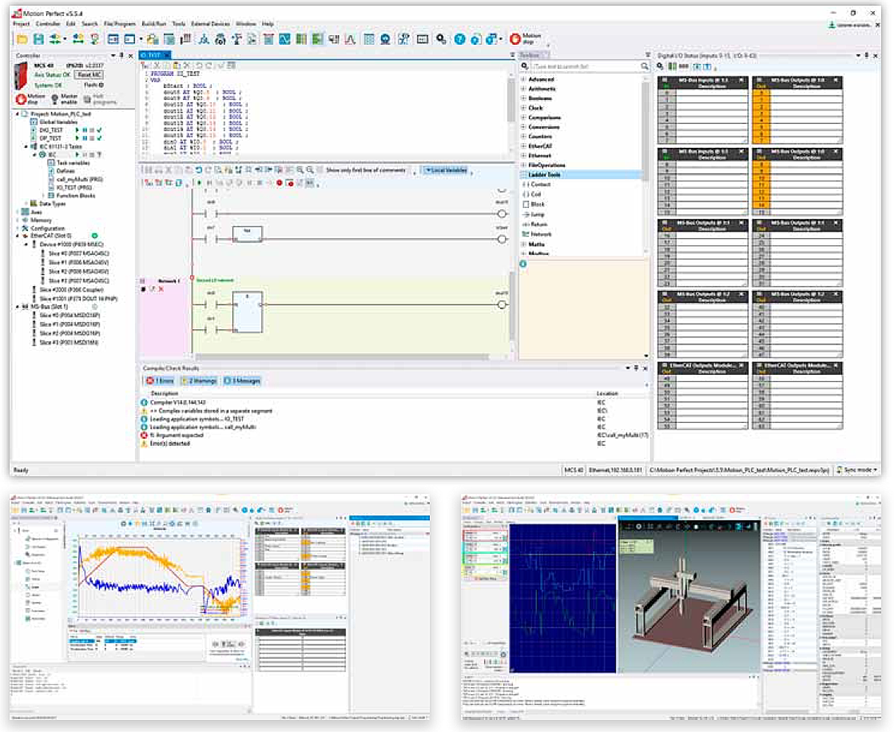

Motion Perfect, IEC61131, PLCopen
Design, udvikling, test, implementér og skab sikkerhed

Bygget på Trios Motion-iX-kerne­teknologi giver Motion Perfect brugeren en letforståelig grænseflade til hurtig applikations­udvikling, konfiguration af controllere og drev samt overvågning af funktioner.

Idriftsættelse af DX Servo Drives og maskiner gøres enkel med en række Device Configuration Screens, der giver adgang til statusinformation og diagnostik med et enkelt blik. Alle motorakser kan detekteres, opsættes, overvåges og styres i realtid fra de brugervenlige dialogvinduer.

Motion Perfect indeholder adgang til IEC 61131 og PLCopen. Avanceret visualisering, herunder et 3D-oscilloskop, samt IP-beskyttelse af dine projekter er også inkluderet i Motion Perfect.

Motion Perfect er GRATIS at downloade og bruge.
