Lukningsproces med lineær-roterende aktuator
Fleksibel og især nyttig for pakkemaskine fabrikanter
Med lineær-roterende motorer fra LinMot kan man designe lukningsprocesser meget mere fleksibelt end ved at benytte den konventionelle CAM disk teknologi. Dette er især nyttigt for pakkemaskine fabrikanter, der opnår en kort påsætningstid, mindre nedetid og et bredt udvalg af applikationer til maskinen.
Men med elektroniske lineær-roterende aktuatorer bliver lukningsprocessen meget lettere at tilpasse individuelle produkt krav.
Ændringer og udskiftning mellem produkter kan udføres meget hurtigere som flere og flere kræver det i dag.
Maskinfabrikanterne har indtil nu allerede gjort en masse for at opnå fleksibilitet til design af fyldnings- og lukkemaskiner som benytter CAM-stroke teknologi.

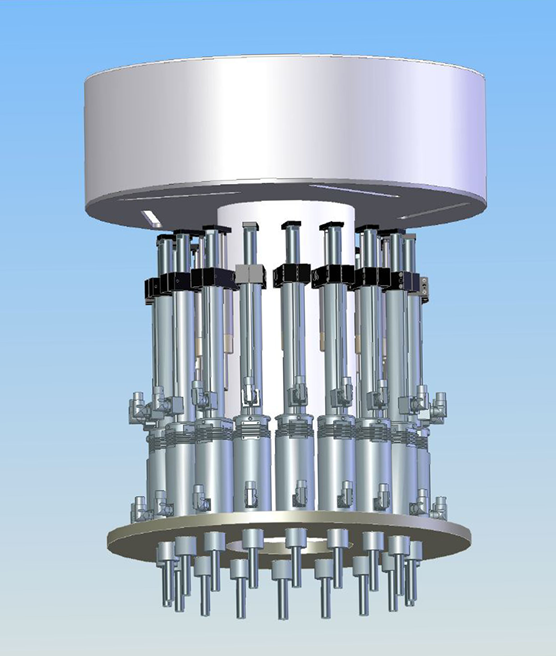

Karrusel med 16 lineær-roterende motorer
Hvis selve lukningsprocessen skal modificeres i forbindelse med produkt udskiftning er det normalt nødvendigt at udskifte den mekaniske CAM-dele, der er involveret i dreje processen. Dette er en tidssluger og dyr proces.
Maskinfabrikanten kan i stedet designe maskinen med en karrusel bestående af for eksempel 16 lukke stationer til en applikation med jævnlig udskiftning af produkt. Hele skrue processen kan udføres af en LinMot model PR01-84 lineær-roterende motor i hver station.
Luk med lineær akser contra CAM-disk

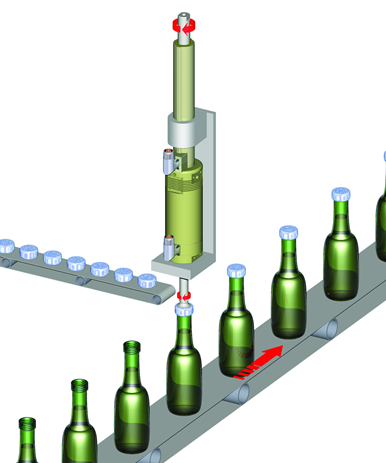

Det er nødvendigt i lukkeprocessen af for eksempel flasker, at kapsler skal kunne samles op, placeres på flasken og så styres således, at der sikres optimal support til den roterende bevægelse. Hvis for eksempel denne lineære bevægelse blev styret af en CAM-disk så ville højden være fast. Nemlig den højde som kapslen samles op og placeres ned. Og hele bevægelsessekvensen ville være defineret.
Når det kræves for produkt udskiftning at bevægelsessekvensen skal modificeres så ville den mekaniske løsning kræve forskellige lukkehoveder eller oven i købet forskellige CAM-diske skulle installeres eller maskinfabrikanten var nød til at installere justerbare CAM-diske. Og i nogle tilfælde ville det være nødvendigt at installere en fjeder for at kompensere for hovedets vægt.
Med et direkte drev og en elektronisk stroke kurve er ovenstående ikke længere nødvendigt. Med rette parametre i den programmerede bevægelsessekvens eller med en forud programmeret recept kan den lineære motor bevægelse designes som ønsket og tilpasset optimalt til de individuelle krav som opgaven stiller.
Kombineret bevægelse

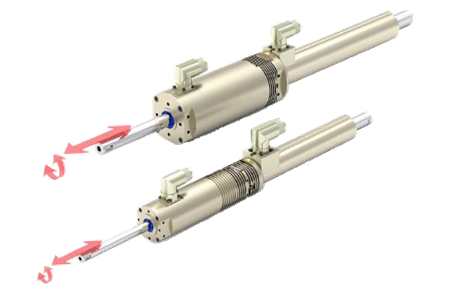

Motor PR01-84 fra LinMot er specielt udviklet til lukke og skrue proces.

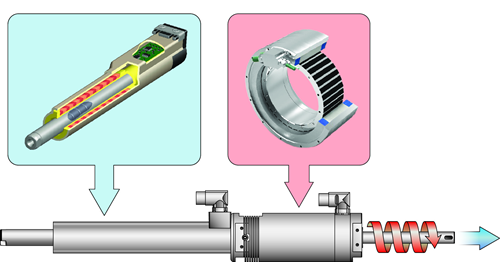

Den kombinerer både den lineære såvel den roterende bevægelse i en kompakt enhed. Og hver bevægelse kontrolleres separat. Dette betyder så at enhver kombination af lineær og roterende bevægelse kan implementeres.
Programmerbar motion sekvens
Forskellige typer lukninger inklusive på skrunings- og tryk-kapsler kan håndteres på den samme maskine. Selv forskellige tryk-kræfter eller tråd-pitch som findes på beholdere med eller uden sikkerheds kapsel kan blive håndteret af en lineær drev uden nogen mekanisk rekonfiguration.
Desuden kan en lineær-roterende motor starte den roterende bevægelse i løbet af den lineære stroke afkoblet fra drejebordets position. Maskinfabrikanten har dermed mere frihed til at designe maskinen og tillade at afkorte cyklustiden.
Den mekaniske afkobling af lukningsprocessen fra karrusellen eller drejebordet kan af ingeniørerne benyttes til at fremme modularisering af maskinen. Hvis en station ødelægges kan den nu udskiftes i løbet ganske kort tid og maskinen kan altså hurtigt komme i gang igen efter et crash.
For yderlig at reducere nedetiden og overvåge skrue processen kan informationer produceret af den lineær-roterende LinMot enhed analyseres.
Enheder informerer om torque, hastighed, vinkel, vertikal position, hastighed og kraft. Disse data kan benyttes til at bestemme antal omdrejninger som faktisk udføres, således at et separat højdecheck af det lukkede produkt (beholder, flaske) til overvågning af skruningsprocessen kan elimineres.
Drevdata for Snap-On kapsler kan også være nyttige til overvågningsformål. En fejlmeddelelse kan genereres, hvis den forud oplyste værdi for Snap-On kraft er overskredet i forhold til et interfererende indsprøjtningspunkt.
LinMots lineær-roterende motor PR01 er meget enkelt at bruge som en integreret enhed og tager desuden mindre plads op. Den er derfor en ideel løsning til linjer med lukningsmaskiner, hvor den roterende skruningsproces skal være så fleksibel og effektiv som overhovedet muligt.
