Overfladebehandling af emner
Få ideer til dine opgaver foruden ide til Grøn Omstilling
IAI's ELECYLINDER i mange forskellige opgaver. IAI har udviklet EC-serien, som er egnet til at kunne indgå i mange forskellige industriløsninger og opgaver på maskiner og anlæg mv. EC-serien er samtidig energibesparende og til sammenligning med luftcylinderen er der sparet megen energi.
Fordelen er, at med CE-typerne er at det er let og hurtigt at indstille hastighed og acceleration. Det er ligeledes let at vælge en egnet type til en given opgave.
EC cylinderen er let at betjene og det kan enhver medarbejder uden særlig ekspertise. Der er få vedligeholdelsesdele og EC cylinderen repareres let i tilfælde af at det skulle være nødvendigt.
Eksempler på forskellige opgaveløsninger
Løsninger til afgratning af plaststøbningsdele

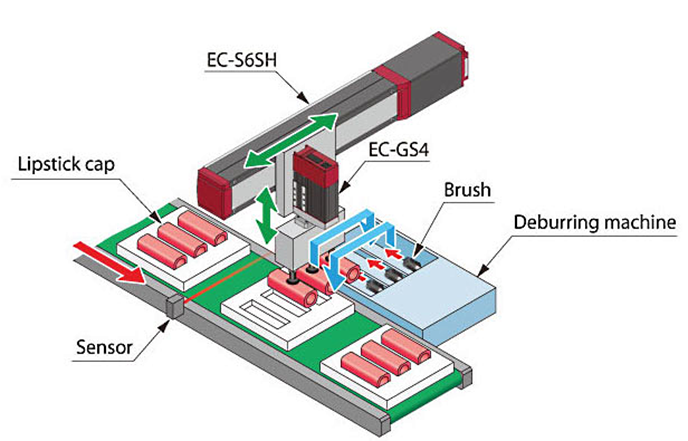

Denne løsningsenhed, som illustrationen viser, udfører afgratning på indersiden af hætter til læbestifter. Tidligere blev en luftcylinder brugt til at indlæse dele fra transportøren til afgratningsmaskinen og sætte dem tilbage på transportøren efter behandling. Det var imidlertid ikke muligt at forkorte cyklustiden, fordi delene blev kastet af, da hastigheden blev øget.
Efter valget af en ELECYLINDER kan acceleration, hastighed og deceleration individuelt styres ved hjælp af numeriske data. Ved at indstille til en jævn acceleration og deceleration kastes delene ikke af selvom hastigheden øges. Dette gør det muligt at afkorte cyklustiden fra 10 til 8 sekunder.
Cylinder type EC-S6SH
ELECYLINDER type EC-S6SH er en side cylinder-type med en slaglænge fra 50 til 400 mm. og 20 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 15 kg
• Maksimal hastighed: 800 mm/sek.
• Acceleration: 0,5 G
• Maksimal skubbe-kraft: 67 N
Cylinder type EC-GS4
ELECYLINDER type EC-GS4 er en side cylinder-type med en slaglænge fra 30 til 50 mm. og 2 til 6 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
Af øvrige data kan nævnes:
• Maksimal last: 2,5 til 8 kg
• Maksimal hastighed: 100 til 300 mm/sek.
• Acceleration: 0,3 til 8,0 G
• Maksimal skubbe-kraft: 30 til 90 N
__________________________________________________________________________________________________________
Enhed til afgratning af produkter støbt i harpiks

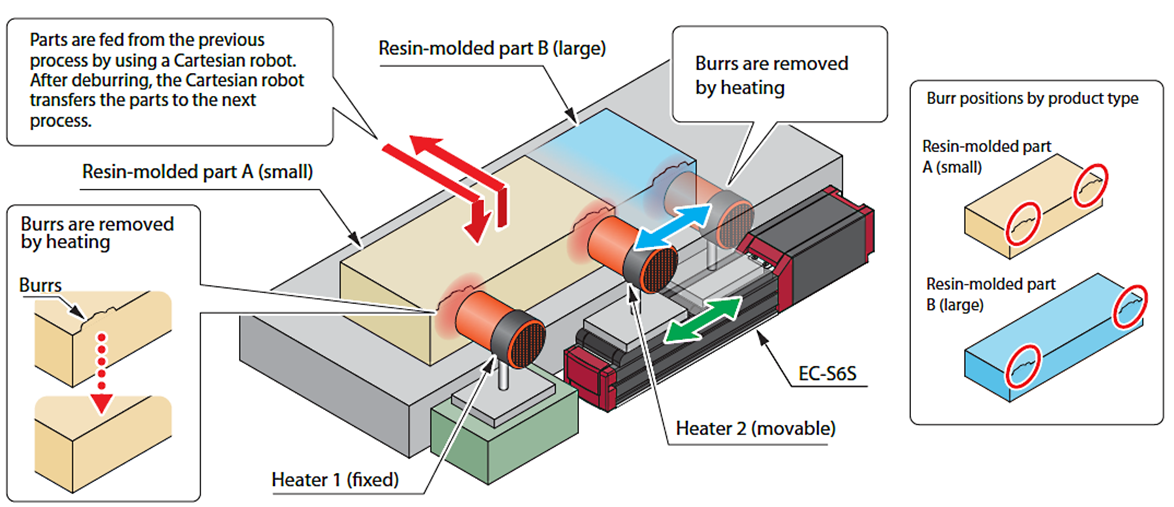

Illustrationen viser enheden, der ændrer placering af en opvarmer til afbrænding. Stedet til opvarmning kan ændres afhængig af typen på det harpiksstøbte produkt.
En ELECYLINDER type EC-S6S giver operationer med høj hastighed uden anslag, hvilket gør det muligt at indstille hastigheden til 800 mm/Sek. Det resulterer i at cyklustiden bliver forkortet fra 0,8 til 0,6 Sek.
En luftcylinder ville begrænse hastigheden til ca. 300 mm/Sek. ellers ville der opstå svigt i varmeapparatet på grund af slag på stoptidspunktet.
Se data til cylindertype EC-S6 ovenfor.
___________________________________________________________________________________________________________
Enhed til fjernelse af defekte elektroniske dele

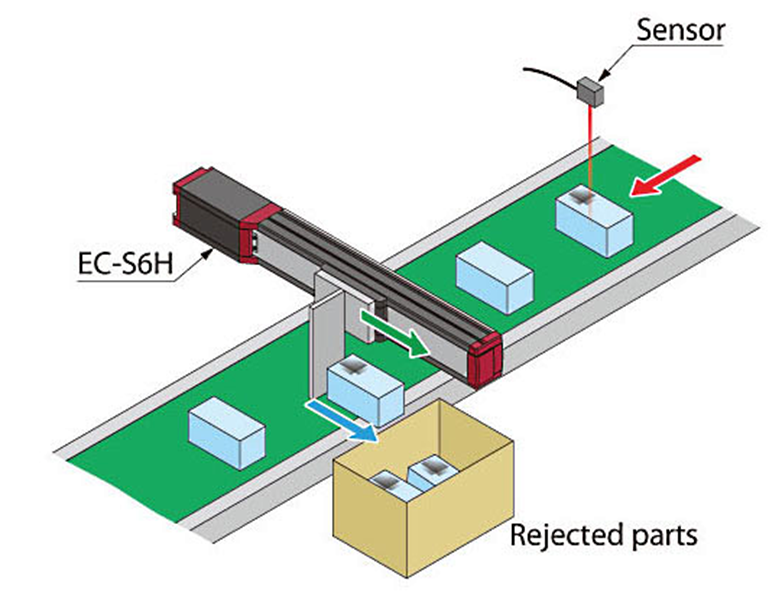

Opgave er at enheden skal fjerne defekte elektroniske dele fra transportøren eller conveyor'en, som vist i illustrationen. Cylinder type EC-S6H bevæger sig hurtigt, når sensoren har detekteret en defekt del. Dette giver anledning til et Move-ON-Signal. Det vil så sige at transportøren fungerer ved høj hastighed. Denne høje hastighed kan ikke opnås med en luftcylinder.
Se data til cylindertype EC-S6 ovenfor.
__________________________________________________________________________________________________________
Dispensering af klæbemiddel
Illustrationen viser et system til dispensering af klæbemiddel på generatordele til vindkraft. Hvis opgaven udføres manuelt opnår man ikke en jævn dispensering. Man opnår netop en jævn dispensering med en cylinder EC-GS4. Da udgangs- og slut-position kan ændres, kan enheden også håndtere ændringer i emnernes længde.
Se data til cylindertype EC-GS4 ovenfor.
____________________________________________________________________________________________________________
Udglatning af chokoladeoverflade

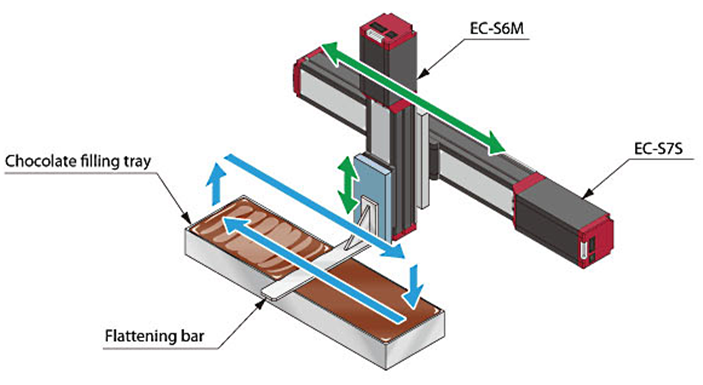

Enheden som er udført med at EC-cylindre skal udglatte overfladen af chokolade, når den er fyldt i en matrice. Se illustrationen.
Ved at benytte cylinder type EC-S6 og EC-S7 er det muligt at justere acceleration eller deceleration. Der fremkommer ingen bølger på overfladen og det er også muligt at forkorte tiden til justering.
Når man benytter luftcylinder til udfladning af chokoladen, bliver luftcylinderens vibration overført til udglatningsstangen. Og det giver bølger på overfladen af chokoladen og justeringen er også vanskelig.
Se data til cylindertype EC-S6 ovenfor.
Cylinder type EC-S7
ELECYLINDER type EC-S7 er en side cylinder-type med en slaglænge fra 50 til 500 mm. og 4 til 24 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 3 til 19 kg
• Maksimal hastighed: 175 til 860 mm/sek.
• Acceleration: 0,3 G
• Maksimal skubbe-kraft: 139 til 836 N
_________________________________________________________________________________________________________
Enhed til påsætning af klistermærker
Grafiken viser en enhed til at sætte tyndfilmklistermærker på arbejdsemner i en posting proces. Påsættes klistermærkerne manuelt opstår der fejl og hvis man bruger en luftcylinder bliver kvaliteten dårlig. Med en cylinder EC-S7 opnår man et jævnt tryk, idet der blandt andet ikke opstår udsving som en luftcylinder ville give anledning til. Desuden arbejder el-cylinderen med en høj hastighed.
Cylinder type EC-R6
ELECYLINDER type EC-R6 er en slide cylinder-type med en slaglænge fra 50 til 300 mm. og 3 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
• Maksimal last: 60 kg
• Maksimal hastighed: 225 mm/sek.
• Acceleration: 0,3 til 16,0 G
• Maksimal skubbe-kraft: 370 N

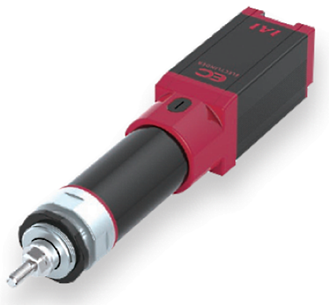

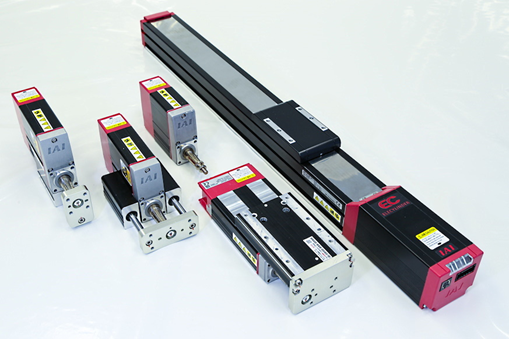

EleCylinder er elektriske cylindre med motor, encoder og integreret controller. Disse energibesparende aktuatorer er ekstremt nemme at bruge, og betjening via datainput kræver ingen kompliceret programmering. Start- og slutpunkter kan indstilles til enhver position.
