LinMot lineære aktuatorer

designet til bevægelse uden slid og uden gearbokse eller remme

LinMot lineære servo aktuatorer er direkte elektromagnetisk drevet. Den lineære bevægelse foregår helt uden slid og uden gearbokse eller remme.

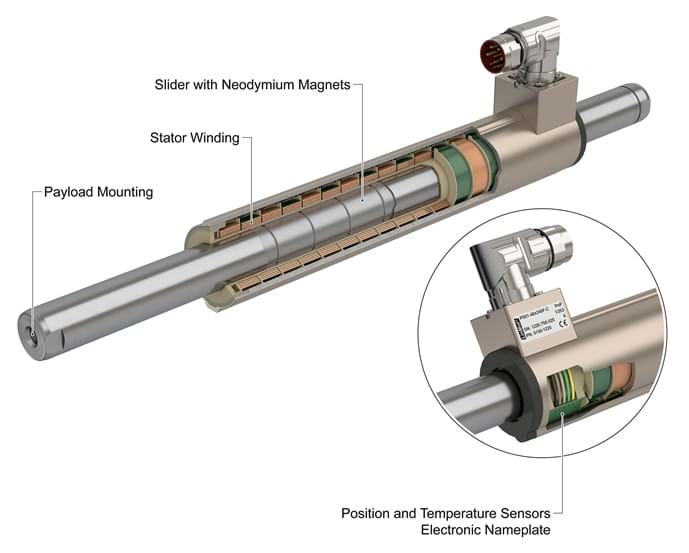

Aktuatoren er bygget op af to dele, den bevægede del, Slideren samt statoren. Slideren er lavet af neodynium magneter monteret i et rustfrit stålrør. Statoren indeholder viklingerne samt sensorer og elektronik.

Servo aktuatorerne er designet til barske industri applikationer

Motorkraft op til 2580 N

Standard motoren findes i 15 forskellige konfigurationer, med maksimal kraft fra 33 til 2580 N.

De findes i længder op til 1500 mm.


Ekstrem dynamik


LinMot kan anvendes i ekstreme dynamiske applikationer.

  • Accelerationer op til 200 m/S2
  • kontinuerlig slagfrekvens > 5 Hz
  • Ved korte distancer op til 20 Hz





Korte motorer med drev

Denne type motor har den korteste form af LinMot lineære motorer. Disse korte motorer er udviklet specielt til applikationer med begrænset plads. Den korte formfaktor betyder også, at applikationer med flere akser kan implementeres med flere statorer på en slider på et meget lille areal. For at give designeren så mange muligheder som muligt til kabelføring, er disse motorer forsynet med tre dæksler til kabeludgangen til venstre, højre eller forsiden. Motorkablet kan nemt og hurtigt tilsluttes under dækslet.

•  Kort formfaktor med en minimum statorlængde på 90 mm
•  Integreret monteringsflange
•  Plug-in motorkabel med dæksel
•  Valgbar kabeludgangsposition
•  Til brug hvor der er begrænset plads og til applikationer med flere akser

Den meget kompakte konstruktion med stor tæthedsgrad gør at LinMot kan anvendes i mange applikationer.

  • Pakkerimaskiner
  • Robot applikationer
  • Laboratorie udstyr
  • Medicinalindustri
  • Håndterings maskiner
  • Fyldemaskiner

Interfaces:

  • Profibus
  • DeviceNet
  • CanOpen
  • Ethernet
  • Ethernet IP
  • RS232
  • Stand-alone IO

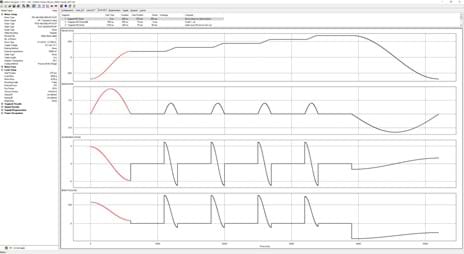

LinMot Designer

LinMot Designer-simuleringen er baseret på både de typiske applikationsparametre bevægelsesprofil, belastningsdefinition, yderligere krav samt den definerede motorkonfiguration. Simuleringsresultaterne er vist i diagrammer og værdier. Alle vigtige resultatparametre kontrolleres automatisk til dets grænser. Hvis de grænser overskrides, bliver der genereret advarsler.

For at vælge motorkonfigurationer til en simulering er der et kraftigt værktøj til rådighed så man kan vælge motorkonfiguration med filterfunktionalitet.

LinMot Designer er et beregnings program, der benyttes til at finde den korrekte enhed til opgaven.

Applikationen kan analyseres og optimeres på meget kort tid. Den integrerede database finder de korrekte LinMot komponenter til din opgave uden manuelle beregninger.

Specifikationer for LinMot dynamiske lineære aktuatorer

Under de enkelte faner finder du:



Katalog:
Link til PDF kataloger eller leadflets på produktet.

Download:
Link til manualer - samt tekniske specifikationer. Link til Download 3D filer af motor og drev samt kabel tegninger.

Relaterede produkter:
Her finder ud: Link til produkter der kan der har synergi eller kan benyttes sammen med sidens produkt. Eks. Motor, gear, førings systemer og styring.

Video:
Video af forskellige applikationer til inspiration og information.
