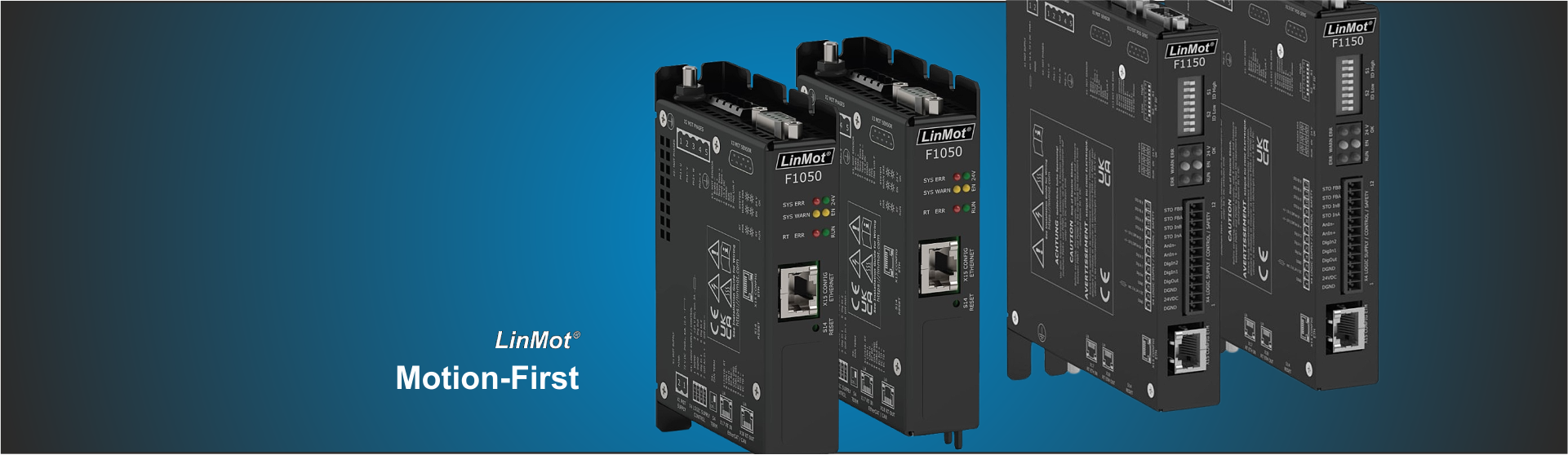

Kompakte servo drev
F-serie til fleksibel og præcis motion control

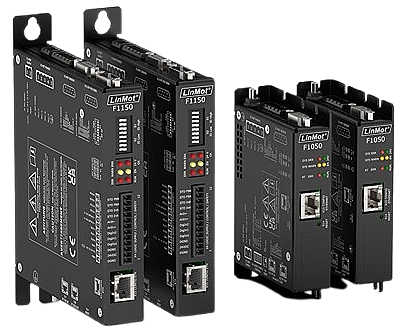

Højtydende servo drevserie fra LinMot, udviklet til præcis styring af lineær- og rotationsmotorer. Serien kombinerer kompakt design, EtherCAT/CANopen-kommunikation og avancerede motion-funktioner til moderne automationsløsninger.
F1050 servo drev er akse-kontrollere med 32-bit positionsopløsning og integreret effekttrin til lineærmotorer og EC02-motorer.
F1150 servo drev er akse-kontrollere med 32-bit positionsopløsning og integreret effekttrin til lineærmotorer og rotationsmotorer. Kontrollerne er velegnede til både standard- og avancerede positioneringsopgaver med NC-synkronisering.

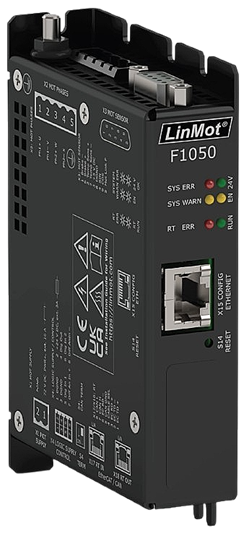

F1050 Kompakt drev
ideel til punkt-til-punkt-applikationer med EtherCAT
Controllerne er velegnede til standard- og avancerede positioneringsopgaver med NC-synkronisering. Servodrevene tilbyder en universel løsning til et fleksibelt drevkoncept i enkelt- og flerakseapplikationer med lineærmotorer og andre aktuatorer.
To separate strømforsyninger til logik- og effektdelen giver den fordel, at drevet og lineærmotoren ikke behøver at blive re-initialiseret, når maskinens strømforsyning genoprettes, da alle procesdata – inklusive lineærmotorens aktuelle position – stadig er opdaterede.
Den ultrahurtige reguleringscyklus kombineret med den høje opløsning i A/D-konverteren sikrer optimal motorstyring til krævende positioneringsopgaver. Funktionerne inkluderer positionsstyring med bevægelsesprofiler samt position streaming.
• Kompakt drev med EtherCAT- og CANopen-interface
• Optimeret til LinMot lineærmotorer og LinMot EC02-motorer
• Konfiguration via Ethernet (X15) eller EtherCAT (EoE)
• 32A effekttrin
• Plug and Play (PnP) motorkonfiguration
• Separate strømforsyninger til logik- og effektdelen
Funktioner:
• Interpolerede bevægelser
• Trajectory tracking
• Positionsstyring med bevægelsesprofiler
• position streaming
Enkel konfiguration
'Drevene kan konfigureres direkte fra det overordnede styresystem. Ethernet-interfacet sikrer hurtig overførsel af parametre.
Frit programmerbare analoge og digitale indgange samt hurtige trigger-indgange er tilgængelige som hurtige procesinterfaces eller til direkte behandling af sensorsignaler.
Enkel konfiguration sikres med den intuitive PC-software LinMot Talk. Ud over online dokumentation sørger omfattende fejlfindingsværktøjer såsom oscilloskop og fejllog for hurtig idriftsættelse af akserne.
Plug-and-play-motorer registreres og konfigureres automatisk. F1050-servodrevene tilbyder alle nødvendige interfaces til at udstyre lineærmotorer eller EC02-motorer med valgfrit tilbehør såsom reference- og endestopkontakter.
F1050 features
Mini Drive med Ethernet-konfigurationsinterface og fjernvedligeholdelse via Ethernet over EtherCAT (EoE)
• Procesovervågning og evaluering af realtidsdata
• Hvirvelstrømsbremse til motorerne i deaktiveret tilstand via
phase short circuit
• Motorforsyning: 24 .. 72 VDC
• Konfiguration via fieldbus
• Understøtter plug-and-play-motorer (PnP)
• Realtidsstyring (streaming)
• Digitale og analoge ind-/udgange
• PLC- eller stand-alone-løsninger
• Synkron styring (drive-profiler)
• Mini Drive med EtherCAT- og CANopen-interface
• Optimeret til LinMot-motorer
• Konfiguration via Ethernet eller EtherCAT (EoE)
• Kommandotabel med op til 255 poster
• Op til 50 programmerbare bevægelsesprofiler
• 32 A effekttrin
• UL-godkendelse
F1050 Tekniske data
Interface: CANopen, EtherCAT
Motorforsyning: 24...72 VDC
Motorstrøm: 32 A
Analoge indgange: 0..10 V 0
Analoge indgange: ±10 V 1
Digitale ind- og udgange: 2 / 1
F1050 Mekaniske data
Højde: 26 mm (1,03 in)
Længde: 124 mm (4,88 in)
Bredde: 85 mm (3,35 in)
Vægt: 400 g (0,88 lb)
Certificeringer: CE, UKCA og UL

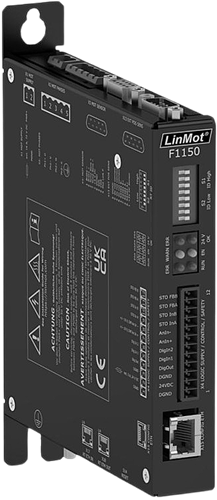

F1150 løsning til fleksibelt drevkoncept
i enkelt- og flerakse-opgaver med lineærmotorer og andre aktuatorer
Kompakt drev med EtherCAT- og CANopen-interface og så er det optimeret til LinMot-motorer og aktuatorer fra tredje partsleverandører. Drevet kan konfigureres via Ethernet (X15) eller EtherCAT (EoE). Det har et 32 A effekttrin med STO-sikkerhed. F1150 er forsynet med interface til inkrementelle og absolutte encodere foruden plug-and-play (PnP) motorkonfiguration.
Denne fleksible hardware i et kompakt design muliggør styring af enhver 2-/3-faset motor. Det betyder, at servorotationsmotorer med lav effekt, såsom børsteløse DC-motorer, også kan integreres i det samme styringskoncept. LinMot F1150-servodrevene tilbyder en universel løsning til et fleksibelt drevkoncept i enkelt- og flerakseapplikationer med lineærmotorer og andre aktuatorer.
Drevene har to separate strømforsyninger til logik- og effektdelen
Dette giver den fordel, at drevet og lineærmotoren ikke behøver at blive re-initialiseret, når maskinens strømforsyning genoprettes, da alle procesdata – inklusive lineærmotorens aktuelle position – stadig er opdaterede.
Den ultrahurtige reguleringscyklus kombineret med den høje opløsning i A/D-konverteren sikrer optimal motorstyring til krævende positioneringsopgaver. Funktionerne omfatter interpolerede bevægelser, trajectory tracking, positionsstyring med bevægelsesprofiler samt position streaming. Drevene kan konfigureres direkte fra det overordnede styresystem og Ethernet-interfacet sikrer hurtig overførsel af parametre.
F1150 Servo Drive med 3S Safety gør det muligt at stoppe drevene sikkert ved hjælp af styresignaler (STO) uden at afbryde effekttrinnet. Frit programmerbare analoge og digitale indgange samt hurtige trigger-indgange er tilgængelige som hurtige procesinterfaces eller til direkte behandling af sensorsignaler.
Enkel konfiguration sikres med den intuitive pc-software LinMot Talk
Ud over online dokumentation sørger omfattende fejlfindingsværktøjer såsom oscilloskop og fejllog for hurtig idriftsættelse af akserne. Plug-and-play-motorer registreres og konfigureres automatisk. F1150-servodrevene tilbyder alle nødvendige interfaces til at udstyre lineærmotorer eller rotationsmotorer med valgfrit tilbehør såsom reference- og endestop-kontakter eller højpræcise eksterne positionssensorer.
F1150 Features
Ethernet-konfigurationsinterface og fjern vedligeholdelse via Ethernet over EtherCAT (EoE)
• Sikkert afbrudt moment (STO)
• Motorernes hvirvelstrømsbremse under STO via faseslutning
• Procesovervågning og realtidsdataevaluering
• Motorforsyning 24 .. 72 VDC
• Konfiguration via fieldbus
• Understøtter plug-and-play-motorer (PnP)
• Realtidsstyring (streaming)
• Digitale og analoge ind-/udgange
• PLC- eller stand-alone-løsninger
• Synkron styring (drive-profiler)
• Interface til inkrementelle og absolutte sensorer
• Kompakt drev med EtherCAT- og CANopen-interface
• Optimeret til LinMot-motorer og tredjepartsaktuatorer
• Konfiguration via Ethernet eller EtherCAT (EoE)
• Kommandotabel med op til 255 poster
• Op til 50 programmerbare bevægelsesprofiler
• 32 A effekttrin
• UL-godkendelse
F1150 Tekniske data
Interface: CanOpen og EtherCAT
Sikkerhed: STO (Safe Torque Off)
Motorforsyning: 24 ... 72 VDC
Motorstrøm: 32 A
Analoge indgange: 0..10V 0
Analoge indgange: ±10V 1
Digitale ind- og udgange: 2 / 1
Eksterne enkodere: A/B, BISS, EnDat og SSI
Mekaniske data
Højde: 26 mm (1,03 in)
Længde: 185 mm (7,28 in)
Bredde: 136 mm (5,35 in)
Vægt: 765 g (1,69 lb)
Certificeringer: CE, UKCA og UL
Dine fordele med LinMot F-drev serier
F1050-serien udmærker sig især ved sin kompakte konstruktion og pladsbesparende opbygning, hvilket gør den særligt velegnet til maskiner med begrænset tavleplads eller decentraliserede installationer. Samtidig leverer den høj ydelse med realtidsstyring, procesovervågning og op til 50 programmerbare bevægelsesprofiler, hvilket giver høj dynamik og præcis positionering selv i avancerede applikationer.
F1150-serien tilfører yderligere værdi gennem udvidede funktioner som Safe Torque Off (STO), understøttelse af tredjepartsaktuatorer samt interfaces til både inkrementale og absolutte sensorer. Det gør serien særligt egnet til sikkerhedskritiske og komplekse industrielle løsninger, hvor høj driftssikkerhed og integrationsevne er afgørende.
En væsentlig fordel ved begge serier er den hurtige idriftsættelse via plug-and-play funktionalitet, Ethernet-konfiguration og LinMot Talk software med integrerede diagnoseværktøjer. Dette reducerer udviklings- og servicetid og bidrager til lavere samlede driftsomkostninger. Desuden sikrer de separate forsyninger til logik- og effektdel, at procesdata og position bevares ved spændingsudfald, hvilket øger systemets robusthed og oppetid.
Konklusionen er, at LinMot drevserierne F1050 og F1150 giver en betydelig nytteværdi i moderne automationsløsninger, hvor kravene til præcision, fleksibilitet og kompakt design er høje.
Begge serier er udviklet til både lineærmotorer og roterende servomotorer og understøtter dermed et ensartet og skalerbart drivkoncept i både enkeltakse- og multi-aksesystemer.
Samlet set giver F1050 og F1150-serierne virksomheder mulighed for at opnå mere fleksible, hurtigere og mere driftssikre automationsløsninger med høj præcision og reduceret vedligeholdelse.
Kombinationen af kompakt hardware, avanceret motion control, netværksintegration og høj skalerbarhed gør dem til stærke løsninger inden for moderne industriel automation.
