D2-1000 Twin delta robotter

designet, så du får et robust og stabil løsning til dine opgaver

Robotserien D2-1000 Twin, to-akse delta robotter er ideelle til høj hastighed med topbelastning i pick & place processer. Der er tale om robotter med høj kvalitet, som skyldes design med minimum af mekaniske komponenter. Det parallelle kinetiske design er rent, hurtigt og lydsvagt. D2-1000 Twin er designet til at arbejde med høj nyttelast op til 40 kg med et arbejdsområde på 1.000 mm.

Robotterne kan styres af controllere fra AMK, Kollmorgen og Trio. D2-1000 Twin pick & place robotterne består af den dobbelt D2-1000 mekanik som gør det muligt at opnå en lang end-effector med høje hastigheder.


          •  Åben platform for servo motorer og control systemer
          •  Materialer: Kulfibre, rustfrit stål, anodiseret aluminium
          •  Nu foot-print
          •  Let handling og minimum vedligeholdelse

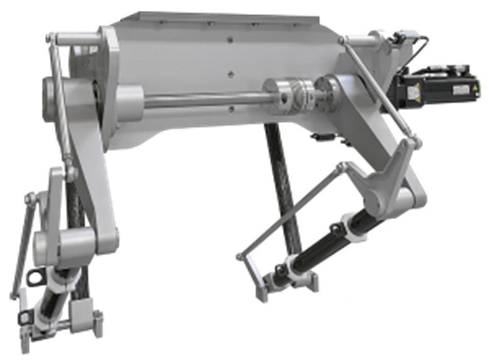

                 Foto af D2-1000 Twin Robot


Video: Codian Robotics D2-1000 Twin picking Chokolade.

Cyklus tider:

Path: 500 x 300 x 100 mm *
Last: 10 kg - Cyklus tid: 1,71 s **

Path : 500 x 300 x 100 mm
Last:  25 kg - Cyklus tid: 2,00 s

Path : 500 x 300 x 100 mm
Last:  40 kg - Cyklus tid: 3,10 s

Path : 200 x 500 x 300 mm
Last:  10 kg - Cyklus tid: 2,40 s

Path : 200 x 500 x 300 mm
Last:  25 kg - Cyklus tid: 2,73 s

Specifikationer:

Kinematisk struktur: Delta type

Grader fri:  2
Tæthedsgrad:  IP65

Støj niveau:  < 70 dB(A)
Vægt:  200 kg

Omgivelsestemp.:   5°C - 45°C
Lager og transport:  -25°C - 60°C

Fugtighed:  max. 90%

Udførelse:

Arbejdsområde:  1.000 x 342 mm

Last:  40 kg
Pick & place:  max. 40 p/min
Position gentag.:  ± 0.3 mm

Path : 200 x 500 x 300 mm                                   * En cyklus er to bevægelser frem/ tilbage til start uden pick & place
Last:  40 kg - Cyklus tid: 3,85 s                             ** Cyklustid er teoretisk og kan variere afhængig af applikation, programmering og andet

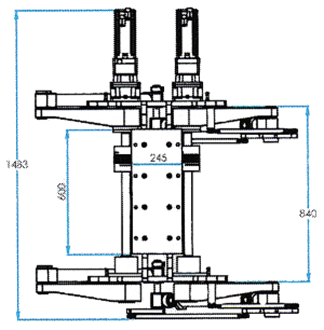

Arbejdsområde


Skitser der viser robottens arbejdsområde.
