Elmo Power Supply
du kan også benytte den til barske industri miljø
Elmo's servo strømforsyninger er designet til at møde de moderne industrielle krav og overholde de gældende, relevante sikkerheds standarder.

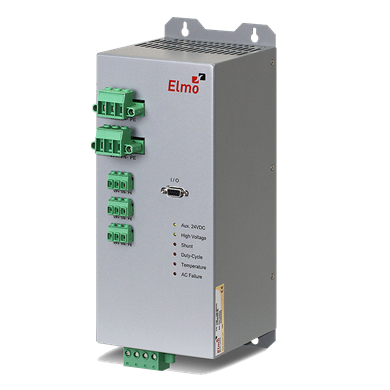

Tambourine 100
Smart strømforsyning til servo applikationer
Op to 60 kW output effekt, op til 3 x 528 VAC.
Tambourine-100 er Elmo’s seneste høj-strøm forsyning designet til flere servo drev.
Tambourine-100 ensretter AC input spænding op til 3 x 528 VAC, og output er en filtreret DC spænding med 100 A kontinuerlig og 200 A peak.
Tambourine 100:
Antallet servo-drev, der drives af en enkelt Tambourine-100 strømforsyning, er kun begrænset af servo drevets samlede strømforbrug og ikke af Tambourine-100's udgangsstrøm.
Derfor kan en række servostationer drives af en enkelt Tambourine 100, så længe den samlede sum af disse drevs strømforbrug er under 100A.
Enten fungerer det direkte fra lysnettet, når der det er isolerede servo drev eller via en isolationstransformator når ikke-isolerede servodrev anvendes.
Tambourine 100 har genopbygget bremseevne, der muliggør hurtig bremsning af høj inerti. Den har indbygget aktive strømbegrænsning.
Der er intern EMC-filtrering, der eliminerer nødvendigheden af eksterne enheder. Og Tambourine 100 overholder de gældende EMC-regler.
Tambourine 100 er designet således at den er enkel og hurtig at montere.
Beskyttelse, I/O og LED indikatorer:
Indbygget beskyttelse:
- For høj temperatur
- “Shunt On” Duty Cycle begrænsning
- Manglende fase
Input/output
PLC med isoleret input & output.
- In 1- Enable/disable DC power bus input
- In 2 - Hurtig discharge DC bus line hvis en manglende fase er detekteret eller AC afbrud
- Out 1 – Indikator for manglende fase
- Out 2 – Indikator for pre-temperatur protection
LED indicators
Front displayet har følgende indikatorer:
- Auxiliary 24V
- High power
- Shunt “ON” state
- Shunt duty cyklus begrænser
- Over temperature
- AC fejl
Tambourine 100 Highlights:
- 100 A kontinuerlig udgangsstrøm
- AC-indgang (50 til 500 Hz)
- Kun trefasede operationer
- Direkte til drift kapacitet
- Høj regenerativ bremse-evne
- Aktuel nulkrydsning for indgangsstrømsgrænse
- EMC-filtrering "inde"
- Brug I/O-niveau til at styre On/Off udgangseffekt
Video: Smart Servo

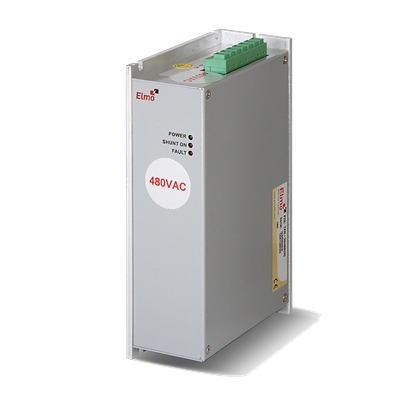

Tambourine 30
Elmo's strømforsyning til ethvert projekt
TAM-20 og TAM-30 er Elmo's kompakte, direkte til hovedforsyning og designet til forsyning af flere servo drev.
Tambourine ensretter AC input spændinger op til 3 x 528 VAC og leverer en filtreret DC spænding med kontinuerlig output strøm på 30 A og 40 A peak.
Tambourine 30:
Supplerer Elmo servo drev, der ikke indeholder en integreret strømforsyning.
Ensretter AC-indgangspænding på op til 3 x 528 VAC, giver en filtreret DC-spænding med kontinuerlig udgangstrøm på 30 A og 40 A peak.
Antal servo-drev, der drives af en enkelt Tambourine, er kun begrænset af servo drev’enes samlede strømforbrug og ikke af Tambourine’s udgangstrøm.
Fungerer direkte fra lysnettet, når der benyttes isolerede servodrev
eller via en isolations transformator, når ikke-isolerede servodrev anvendes.
Regenerering af bremse-evne, der muliggør hurtig bremsning, når der er høj inerti. Desuden har den indbygget indgangs strømbegrænser. Intern EMC-filtrering, så den opfylder EMC direktivet.
Tambourine 30 er panelmonterbar til nem og hurtig montering med indbygget beskyttelse og diagnostik:
"Shunt On" duty cycle begrænser og tre diagnostiske lysdioder: Tænd for, Shunt on og Tidscyklusbegrænsning.
Tambourine Highlights:
- Kontinuerlig output strøm: 30 A
- AC-indgang
- En- eller trefaset drift
- Direkte til drift drift kapacitet
- Høj regenerativ (bremse) evne
- Input strømgrænse
- EMC-filtrering "inde"
- UL godkendt og CE-mærket

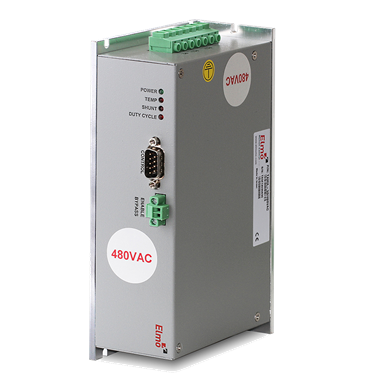

Tambourine 20
Designet til flere servo drev
Tambourine (TAM-20) er Elmos kompakte strømforsyning.
Tambourine 20 ensretter AC-spænding på op til 3 x 528 VAC, til en filtreret DC-spænding med kontinuerlig output på 20 A og 40 A peak.
Den supplerer også Elmo servo drev, der ikke omfatter en integreret strømforsyning.
Læs mere om Tambourine 20:
- Ensretter AC-indgangsspænding på op til 3 x 528 VAC, til filtreret DC-spænding med en kontinuerlig output strøm på 20 A (40 A peak).
- Antallet af servo-drev, der drives af en enkelt Tambourine, er kun begrænset af servo drevets samlede strømforbrug og ikke af
Tambourins outplut strøm. - Fungerer direkte fra lysnettet, når man forsyner isolerede servodrev, eller via en isolations transformator, når ikke-isolerede servodrev anvendes.
- Høj kapacitans giver et lavt output spændingsfald under drift fra en enkeltfase kilde.
- Regenererende bremseevne, der muliggør hurtig bremsning, når der er høj inerti.
- Indbygget input strømbegrænser, der begrænser strømmen til lavt niveau, hvilket reducerer startspændingen fra lysnettet.
- Intern EMC-filtrering, der eliminerer nødvendigheden af eksterne enheder, der opfylder CE mærkning og EMC direktivet.
- Panelmonterbar til enkel og hurtig montering.
- Indbygget Protection & Diagnostics:
- “Shunt On” duty cycle begrænser
- Tre LED: Power on, Shunt on, Duty cycle limitation
Tambourine Highlights:
- Kontinuerlig udgangsstrøm: 20 A
- AC-indgang
- En- eller trefaset drift
- Direkte til drift drift kapacitet
- Høj regenerativ (bremse) evne
- Indgangstrømgrænse
- EMC-filtrering "inde"
- UL godkendt og CE-mærket
Elephant 100A
Strømforsyning til Servo applikationer
Output strøm: 20 A, 30 A, 100 A, Input spænding: fra 36 VA til 480 VAC.
Strømforsyning til servo applikationer i hårde miljø: -40°C til +70°C, vibrationer op til 14 Grms.
Elephant:
Strømforsyningen er designet, verificeret, fremstillet og testet til at modstå ekstreme miljøer.
Elephant strømforsyningen er kompakt og til panelmontering, der muliggør enkel og hurtig montering af strømforsyningen, der er designet til at drive flere servodrev op til 528 VAC. Desuden benyttes den til Elmo servodrev, der ikke har en integreret strømforsyning.
Den har følgende features:
AC-indgangsspændinger på op til 3 × 600 VAC. En-fase drift er tilgængelig til 36 VAC, 60 VAC, 120 VAC og 230 VAC modeller.
Den leverer en filtreret jævnspænding med en output strøm på 30 A kontinuerlig og 60 A peak.
- Fungerer direkte fra lysnettet ved forsyning af isolerede servodrev eller via en isolations transformator, når ikke-isolerede servodrev anvendes.
- Regenereret bremseevne, der muliggør hurtig servo- og bremsevirkning.
- Indbygget aktiv strømbegrænser.
- Intern EMC-filtrering, der eliminerer nødvendigheden af eksterne enheder, overholder derfor EMC-reglerne.
Elephant’s standard Features
- 30 A koninuerlig output og 60 A peak
- AC input op til 500 Hz
- Tre-fase operation
- Enkel-fase operation
- Leveres til: 36 VAC, 60 VAC, 120 VAC og 230 VAC modeller
- Aktiv Inrush Current begrænser
- Direct-to-mains operation
- Høj regenerativ bremse-evne
- Aktiv strømgrænse ved nul-overgang
- Indbygget EMC filtrering
- UL godkendt og CE mærket
- Duty Cycle beskyttelse
- Over Voltage beskyttelse
