Elmo's NANO servodrev, op til 10 kW

Med Gold Line serier har Elmo Motion en løsning til enhver opgave

Elmo's Gold servodrev serier består af Gold Package servo drev (Se web-siden) og Gold Mini servo drev som omtalt her på denne web-side.

Elmo tilbyder en bred vifte af alsidige servodrev som en del af en motion control-løsning til enhver industriel automatiseringsapplikation. Gold Servo Drive inkorporerer de mest avancerede kontrol- og strømkonverteringsteknologier, som sammen med Elmo's EAS II (Elmo Application Studio) optimalt flytter ethvert mekanisk belastningsscenarie op til grænserne for det mekaniske system.

Gold Servo-drev

Samplingstiden for strøm-, hastigheds- og positionsløkker resulterer i meget høje båndbredder samt robuste stabilitetsmargener.

Derudover har drevene meget høj linearitet med et aktuelt dynamisk område på 2000:1 (100A drev kører jævnt en 0,05A belastning) og en fleksibel kontrolsløjfe-rækkefølge, der kan håndtere enhver mekanisk dynamisk systemkarakteristik.

Med Gold Servo Drives er enhver feedback-sensorkombination til dual-loop-arkitektur mulig takket være den fleksible konfiguration af feedback-organisation via Elmos unikke og avancerede sensorsokkelgrænseflader.

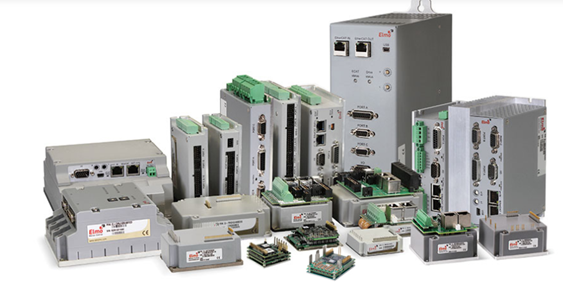

             Foto af Elmo produkter og neden under symfoniorkester instrumenter


Gold Line Servo-drevene leverer fuldstændig overensstemmelse med globale industristandarder og er uden sidestykke i ydeevne, kapaciteter og fleksibilitet. De udnytter den fulde kraft af banebrydende EtherCAT- og CANopen-netværkskommunikation.

Gold Servo Drive kommer i en lang række størrelser, driftsspændinger, udgangsstrømme og understøtter de fleste feedback-sensorer såsom inkrementale enkodere, analoge (sinus/cosinus) og resolvere med høj præcision, høj opløsning, indbygget multiplikator, 2- og 3-fasede absolutte analoge haller og absolutte serielle indkodere.


Vido introducerer Platinium serien.

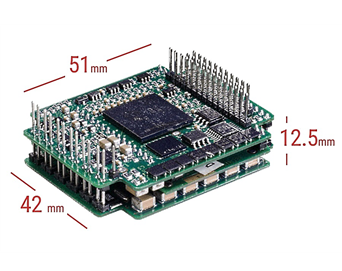

Gold servdrev 51 bred, 12,5 høj og 42 mm dyb

Gold Line - små servo drev

NANO servo drev leverer mere end 5,5 kW

En komplet symfoni af nyttige og effektive instrumenter til dine robotter, maskiner og udstyr samt til mange andre af din virksomheds opgaver til automatisering.

Gold Twitter- Lille drev, men mægtigt!
NANO Servo drevet, som giver dig mere end 5.500 Watt


Servo Drev til stor belastning:
80 A / 80 VDC
1-50 A / 100 VDC
3-15 A / 200 VDC

Gold Twitter NANO drev:

Servo drevet er fysisk meget lille, men leverer alligevel over 5.500 W.

Gold Twitter drevet kan tåle stor strøm belastning  med avancerede servo egenskaber og understøtter EtherCAT eller CANopen netværk.

Drevet vejer kun 18 gram og fylder mindre end 13 cm3.

Gold Twitter NANO drevene er STO certificerede (SIL 3) og opfylder således de højeste sikkerhedskrav. Det er dog ikke alle opgaver der kræver så højt et sikkerhedsniveau som SIL 3, men det viser en risikovurdering.

Gold Twitter Highlights:

  • Høj effekt virkningsgrad, over 5.500 W
  • Strøm: op til 80 A / 80 V og 50 A / 100 V
  • Vejer kun 18-22 grams
  • Meget smal, designet PCB montering
  • Kommunikation: EtherCAT eller CANopen
  • Operation område:
  • “60 VDC”, 6 VDC – 55 VDC
  • “100 VDC”, 10 VDC – 95 VDC
  • “200 VDC”, 20 VDC – 195 VDC
  • Supporterer enhver feedback sensor i single, dual og gantry loop konfiguration
  • Indkorporerer Elmo’s "Fast and Soft Switching Technology", der resulterer i > 99% effektivitet, men ubetydelig EMI



Foto af Gold Twitter drev

Gold Solo Twitter - Let at bruge
mere end 5.500 Watt - Option: Kabel kit og kølingsenhed

Servo Drev til stor belastning og lad at tilslutte:
80 A / 80 VDC
1-50 A / 100 VDC
3-15 A / 200 VDC

Gold Twitter:

Gold Solo Twitter er en klar-til-brug enhed med avanceret høj virkningsgrad, et høj-intelligent servo drev, som er hurtigt og operationelt.

Drevet leverer op til 5 kW i en kompakt enhed på ca. 4,7 cm3.

Gold Solo Twitter findes i tre optioner, som sikrer størst ydelse, arbejder i avancerede netværk og    har certificeret sikkerhed. Desuden er der tale om fuld funktionsdygtig, intelligent motion controller.

Forsyningen til Gold Solo Twitter servodrev leveres fra en DC strømforsyning, som er adskilt og isoleret fra AC-forsyningsnettet. Servo drevet kan operere med enkelt eller dobbelt  størmforsyning.

Servo drevet kan operere som stand-alone enhed eller som en del af et multi-akse system i en distribueret konfiguration med et real-tid netværk.

Drevet er let og hurtig at sætte op ved brug af Elmo Application Studio (EASII) software og det er fuldt programmerbart med Elmo motion programmerings sprog.



Gold Solo Twitter Highlights:

  • Høj strøm – op til 80 A / 80 V, 50 A / 100 V
  • Vægt – kun 32,5 – 60,5 gram
  • Smal og meget effektiv i brug
  • Netværk: EtherCAT eller CANopen
  • USB (kun EtherCAT Version) og standard RS-232
  • Spændingsområde 14 V til 200 VDC
  • Supporterer enhver feedback sensor i single, dual and gantry loop konfigurationer
  • Inkorporerer Elmo's “Fast and Soft Switching Technology” som resulterer i > 99 % effektivitet med en ubetydelig EMI

Foto af Gold Solo Twitter drev

Dobbelt Gold Twitter giver > 10.000 Watt
Ultra smal, PCB montage, EtherCAT el. CANopen


Avanceret miniature Servo Drive:

160 A / 80 VDC
140 A / 100 VDC
40 A / 200 VDC

Double Gold Twitter Highlights:

  • Leverer over 10.000 Watt
  • Op til 160 A / 80 V, 140 A / 100 V
  • Vejer kun 33 gram
  • Ultra smal, designet til PCB montage
  • EtherCAT eller CANopen

    Spændingsområder:
  • 80 V DC:  11 VDC - 75 VDC
  • 100 VDC: 11 VDC - 95 VDC
  • 200 VDC:  20 VDC - 195 VDC

  • Supporterer enhver feedback sensor i single, dual og gantry loop konfiguration
  • Inkorporerer Elmo's “Fast and Soft Switching Technology” der resulterer i > 99 % effektivitet med ubetydelig EMI

Dobbelt Gold Twitter drev

Double Gold Solo Twitter, > 10.000 Watt
Ultra smal, PCB montage, EtherCAT el. CANopen


Effektfuld miniature servo drev med let tilslutning:


160 A / 80 VDC
140 A / 100 VDC
40 A / 200 VDC

Double Gold Solo Twitter Highlights:

  • Over 10.000 Watt
  • Op til 160 A / 80 V, 140 A / 100V
  • Let at forbinde
  • Vejer kun 18 - 22 gram
  • Smal, effektiv, designet til PCB montage
  • EtherCAT eller CANopen

    Spændingsområder:
  • 80 VDC:   11 VDC - 75 VDC
  • 100 VDC: 11 VDC - 95 VDC
  • 200 VDC: 20 VDC - 195 VDC

  • Supporterer enhver feedback sensor i single, dual og gantry loop konfiguration
  • Incorporerer Elmo's “Fast and Soft Switching Technology” der resulterer i > 99 % effektivitet med ubetydelig EMI

Double Gold Solo Twitter > 10.000 Watt

Gold Whistle - 1,6 kW og 3,2 kW peak
Miniature, EtherCAT, CANopen, USB, Ethernet


Miniature servodrev:


1-20 A / 100 VDC og op til 9 A / 200 V
3-9 A / 200 VDC
Kun 55 gram og op til 1,6 kW med konstant effekt

Gold Whistle:

Gold Whistle er et kompakt PCB monterbart digitalt servo drev, som kun vejer 55 gram og leverer op til 1,6 kW kontinuerlig effekt eller 3,2 kW peak.

Gold Whistle har fuld sikkerhed og er en fuld funktionsdygtig motion controller med lokal intelligens.

Servo drevet bliver forsynet fra en enkelt 12 V - 95 V isoleret DC power forsyning (ikke inkluderet).

Desuden indeholder drevet en smart control-forsynings algoritme, som betyder at drevet kan arbejde med kun én strømforsyning uden brug af ekstra forsyning til logikken.

I forbindelse med Gold Maestro kan motion controller, intelligente servo drev, moderne løsninger til blandt andet multi-akse motion-opgaver let implementeres. Dette udføres med en kort udviklings cyklus og samtidig opretholdes en høj ydeevne.

Gold Whistle Highlights:

  • Gold Line motion control teknologi
  • Ultra-kompakt, højeste effekt virkningsgrad
  • Høj effektivitet og høj ydeevne
  • EtherCAT, CANopen, USB, Ethernet
  • Supporterer en bred vifte af feedback sensorer
  • Avanceret filtrering, planlægningsmuligheder og forbedret dynamik
  • Vektor kontrol af sinusformet kommutation

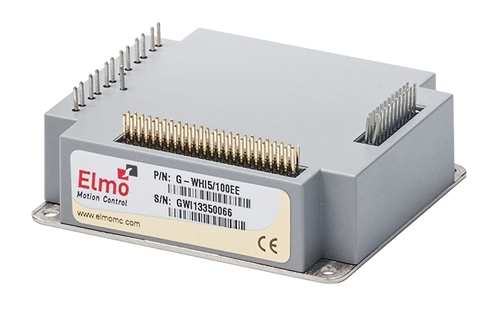

Gold Whistle mini servodrev

Gold Solo Whistle
Miniature, EtherCAT, CANopen, USB, Ethernet


Miniature servo drev:


1-20 A / 100 VDC og op til 9 A / 200 V
3-9 A / 200 VDC
Op til 1,6 kW med kontinuerlig effekt

Gold Solo Whistle:

Dette er et kompakt, digitalt servo drev, som kun vejer 106 gram. Til gengæld leverer drevet op til 1,6 kW kontinuerlig effekt eller 3,2 kW spids.

Gold Solo Whistle er en integreret løsning designet til enkel og effektiv tilslutning af Gold Whistle servo drev direkte til applikationen.

Løsningen består af Gold Whistle drevet sammen med en passende tilslutnings interface. Denne skal enten eliminere eller reducere udviklingstid og ressourcer, når man designer et applikations PCB board.

Gold Solo Whistle giver høj ydeevne, avanceret netværks kommunikation og indbygget sikkerhed.

Desuden yder den fuld featured motion controller med lokal intelligens.

Servo drevet forsynes med en enkel 12 V – 95 V, isoleret DC strømforsyning (bestilles separat) og en ”smart” control-forsyning-algoritme gør det muligt at drevet kan operere med kun én forsyning uden behov for ekstra strømforsyning til logikken.

Sammen med Gold Maestro, motion netværk controller og de øvrige Gold Line intelligente servo drev kan moderne løsninger til udfordrende multi-akse motion opgaver let implementeres med kort udviklingstid og alligevel bevares høj ydeevne.

Gold Solo Whistle Highlights:

  • Gold Line motion control teknologi
  • Ultra-kompakt, høj effekt virkningsgrad
  • Høj effektivitet og høj ydeevne
  • EtherCAT, CANopen, USB, Ethernet
  • Supporterer en bred vifte af feedback sensorer
  • Avanceret filtrering, planlægningsmuligheder og forbedret dynamik
  • Vektor kontrol af sinusformet kommutation

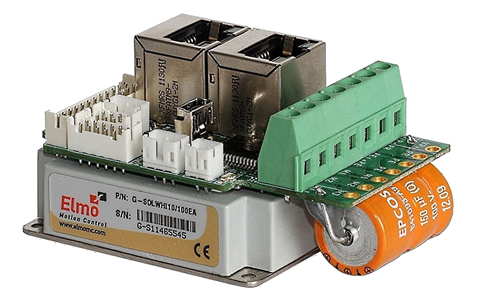

Gold Sole Whistle mini servo drev

Gold Bell med stepmotor PCB-drev
Ultra smalt netværksbaseret servodrev


Smart servo drev :

1-20 A / 100 VDC
3-9 A / 200 VDC
Netværk: EtherCAT, CANopen.
Opererer i et close-loop (single eller dual feedback) eller i open-loop system.

Gold Bell:

Drevet vejer kun 55 gram og leverer op til 1,6 kW kontinuerlig effect eller 3,2 kW spids effekt.

Denne avancerede, høj effekt-virkningsgrad stepmotor driver giver høj ydeevne, kommunikerer I avanceret netværk og har indbygget sikkerhed. Desuden er det en fuld featured motion controller med lokal intelligens.

Gold Bell forsynes med en enkel 12 V – 95 V isoleret DC strømforsyning (bestilles separate).

En “smart” control-forsynings algoritme gør det muligt at drevet kan arbejde med kun én strømforsyning uden behov for ekstra forsyning til logikken.

Sammen med Gold Maestro, motion netværk controller og de øvrige Gold Line intelligente servo drev kan moderne løsninger til udfordrende multi-akse motion opgaver let implementeres med kort udviklingstid og alligevel bevares høj ydeevne.

Gold Solo Whistle Highlights:

  • Gold Line motion control teknologi
  • Ultra-kompakt, høj virkningsgrad
  • Høj effektivitet og høj ydeevne
  • EtherCAT, CANopen, USB, Ethernet
  • Supporterer en bred vifte af feedback sensorer
  • Avanceret filtrering, planlægnings muligheder og forbedret dynamik
  • Vektor kontrol af sinusformet kommutation

Foto af Gold Bell med stepmotor PCB drev

Gold Solo Bell med stepmotor PCB-drev
Ultra smalt netværksbaseret servodrev


Smart servo drev :

1-20 A / 100 VDC
3-9 A / 200 VDC
Netværk: EtherCAT, CANopen.
Opererer i et close-loop (single eller dual feedback) eller i open-loop system.

Gold Solo Bell:

Drevet vejer kun 55 gram og leverer op til 1,6 kW kontinuerlig effect eller 3,2 kW spids effect.

Denne avancerede stepmotor driver med høj virkningsgrad giver stor ydeevne, kommunikerer I avanceret netværk og har indbygget sikkerhed. Desuden er det en fuld featured motion controller med lokal intelligens.

Gold Bell forsynes med en enkel 12 V – 95 V isoleret DC strømforsyning (bestilles separate) og en “smart” control-forsynings algoritme gør det muligt at drevet kan arbejde med kun én strømforsyning uden behov for ekstra forsyning til logikken.

Sammen med Gold Maestro, motion netværk controller og de øvrige Gold Line intelligente servo drev kan moderne løsninger til udfordrende multi-akse motion opgaver let implementeres med kort udviklingstid og alligevel bevares høj ydeevne.

Gold Solo Bell Highlights:

  • Gold Line motion control teknologi
  • Ultra-kompakt, høj effekt virkningsgrad
  • Høj effektivitet og høj ydeevne
  • EtherCAT, CANopen, USB, Ethernet
  • Supporterer en bred vifte af feedback sensorer
  • Avanceret filtrering, planlægnings muligheder og forbedret dynamik
  • Vektor kontrol af sinusformet kommutation

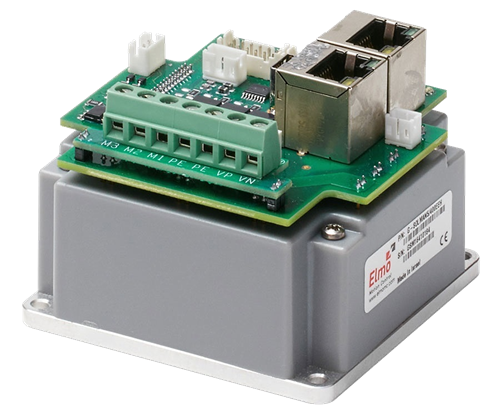

Foto af Gold Solo Bell med stepmotor PCB drev - Ultra smalt

Gold Guitar høj-strøm servo PCB-drev
Super kompakt, smalt netværk-baseret

Et unikt fleksibelt drev med høj virkningsgrad:

20-50 A / 100 VDC
10-20 A / 200 VDC
Indbygget sikkerhed
Avanceret netværks kommunikation

Gold Guitar:

Gold Guitar indeholder de funktioner, som kræves til industriens krav.

Enheden vejer kun 212 gram og kører med en DC strømforsyning som en stand-alone enhed.

Drevet kan også fungere som den del af et multi-akse system i en distribueret konfiguration i et real-tid netærk.

Som alle Gold Line produkterne er det let at konfigurere og opsætte med Elmo Application Studio (EAS) software miljø og er fuldt programmerbart med Elmo motion control sproget.

Gold Guitar kan leveres i en bred vifte af modeller med flere strømforsynings muligheder, flere kommunikations options, feedback options og I/O konfigurations muligheder.

Gold Guitar Highlights:

  • Gold Line motion control teknologi
  • Ultra-kompakt med den højeste effekt virkningsgrad i sin klasse
  • Driver enhver servo motor, op til 5 kW kontinuerlig og 10 kW spids effekt
  • EtherCAT, CANopen, USB, Ethernet, RS-232
  • Supporterer mange typer af feedback sensorer
  • Avanceret filtrering og planlægnings muligheder til forbedring af ydeevnen

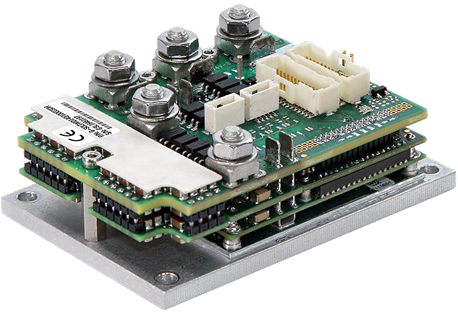

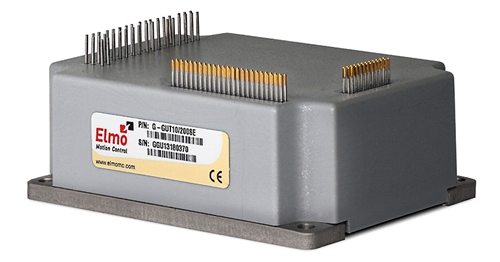

Gold Guitar høj-strøm servo drev

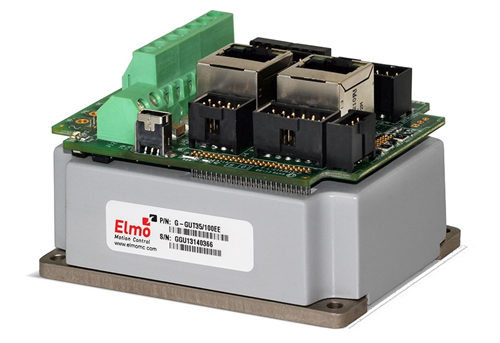

Gold Solo Guitar høj-strøm drev
Kompakt, smalt netværk-baseret servo drev

Et unikt fleksibelt drev med høj virkningsgrad:

20-50 A / 100 VDC
10-20 A / 200 VDC
Indbygget sikkerhed
Avanceret netværks kommunikation

Gold Solo Guitar:

Gold Solo Guitar har en fuldt featured motion controller og local intelligens.

Drevet leverer op til 4,1 kW kontinuerlig effekt eller 8,2 kW spids effekt.

Det er en kompakt enhed: 51.8 (H) x 80 (D) x 61 (B) mm.

Drevet er en integreret løsning designet så det er enkelt og let at forbinde direkte i applikationerne.

Løsningen består af Gold Solo Guitar sammen med et passende forbindelses interface som enten eliminerer eller reducerer udviklingstid og ressourcer, når der skal designes en applikation på PCB board.

Gold Solo Guitar drev er let at opsætte og indstille ved brug af Elmo Application Studio (EAS) software.

Som en del af Gold produkt linjen er det et fuldt programmerbart drev med Elmo’s motion control sprog.

Gold Solo Guitar kan leveres i en bred vifte af optioner. Der er flere strømforsynings optioner, tre forskellige kommunikations optioner, Standard (S-suffiks i typenummeret), EtherCAT (E suffiks i typenummeret), eller EtherCAT with switch (F i typenummeret), flere feedback valgmuligheder og I/O konfigurations muligheder.

Gold Solo Guitar Highlights:

  • Gold Line motion control teknologi
  • Ultra-kompakt, høj effekt virkningsgrad
  • Høj effektivitet og høj ydeevne
  • EtherCAT, CANopen, USB, Ethernet
  • Supporterer en bred vifte af feedback sensorer
  • Avanceret filtrering, planlægningsmuligheder og forbedret dynamik
  • Vektor kontrol af sinusformet kommutation

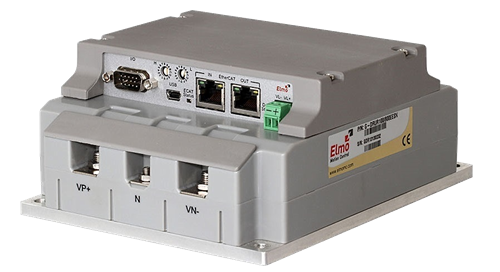

Gold Solo Guitar høj-strøm drev

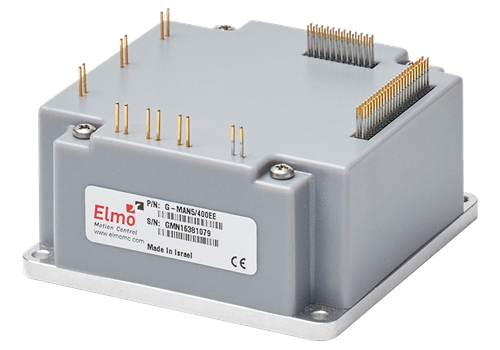

Gold Mandolin for høj spænding
Intelligent drev indbygget i en kompakt enhed

Miniature servo drev:

5-7 A / 400 VDC
Smal enhed til PCB-montage
robust servo drev

Drevet er designet op til 2,3 kW eller 4,6 kW spids effekt

Gold Mandolin:

Gold Mandolin forsynes fra en DC strømforsyning.

Drevet udmærker sig ved hastigheden, position og avancerede positions funktioner i forbindelse med en permanent-magnet synkron børsteløs motor, DC børste motor eller lineær motor.

The Gold Mandolin operates from a DC power source in current, velocity, position and advanced position modes, in conjunction with a permanent-magnet synchronous brushless motor, DC brush motor eller linear motor.

Gold Mandolin er designet til brug af enhver type sinusformet og trapezformet commutation med vektor-styring.

Effekten til Gold Mandolin forsynes via en 100 til 400 V DC forsyning direkte koblet til nettet. Drevet kun kan køre med en hoved strømforsyning (VP+ og VN-) uden brug for en control backup forsyning.

Hvis der kræves backup funktionalitet til at gemme data kan man tilslutte en strømforsyning med området 18-40 V. Hermed opnår man maksimum fleksibilitet og valgfri backupfunktion, når det er nødvendigt.

Drevet kan operere som stand-alone enhed eller som del i et multi-akse system i en distribueret konfiguration i et real-tid netværk.

Drevet er let at sætte op og indstille ved at benytte Elmo Application Studio (EASII) software og det er fuldt programmerbart med Elmo’s motion control programmerings sprog.

Gold Mandolin Highlights:

  • Gold Line motion control teknologi
  • Ultra-kompakt, høj virkningsgrad
  • Høj effektivitet og høj ydeevne
  • EtherCAT, CANopen, USB, Ethernet
  • Supporterer en bred vifte af feedback sensorer
  • Avanceret filtrering, planlægningsmuligheder og forbedret dynamik
  • Vektor kontrol af sinusformet kommutation

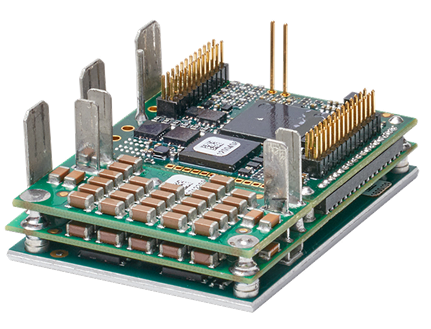

Foto af Gold Mandolin

Gold Solo Mandolin for høj spænding
Intelligent drev indbygget i en kompakt enhed

Miniature servodrev:

5-7 A / 400 VDC
Holdbart servodrev

Drevet er designet til at levere til 2,3 kW kontinuerlig effekt eller 4,6 kW spidseffekt

Gold Solo Mandolin:

Gold Solo Mandolin forsynes fra en DC strømforsyning.

Drevet udmærker sig ved hastigheden, position og avancerede positions funktioner i forbindelse med en permanent-magnet synkron børsteløs motor, DC børste motor eller lineær motor.

Gold Solo Mandolin er designet til brug af enhver type sinusformet og trapezformet commutation med vektor-styring.

Effekten til Gold Solo Mandolin forsynes via en 100 til 400 V DC forsyning direkte koblet til nettet. Drevet kun kan køre med en hoved strømforsyning (VP+ og VN-) uden brug for en control backup forsyning.

Hvis der kræves backup funktionalitet til at gemme styre data kan man tilslutte en strømforsyning med området 18-40 V. Hermed opnår man maksimum fleksibilitet og valgfri backupfunktion, når det er nødvendigt.

Drevet kan operere som stand-alone enhed eller som del I et multi-akse system I en dristribueret configuration i et real-tid netværk.

Drevet er let at sætte op og indstille ved benytte Elmo Application Studio (EASII) software og det er fuldt programmerbart med Elmo’s motion control programmerings sprog.

Gold Solo Mandolin Highlights:

  • Gold Line motion control teknologi
  • Ultra-kompakt, høj virkningsgrad
  • Høj effektivitet med stor ydeevne
  • EtherCAT, CANopen, USB, Ethernet
  • Supporterer en bred vifte af feedback sensorer
  • Avanceret filtrering, planlægnings muligheder og forbedret dynamik
  • Vektor kontrol af sinusformet kommutation

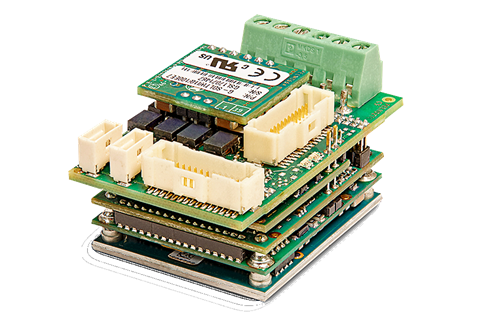

Gold Solo Mandolin

Gold Trombone servodrev - 10 kW
til netværk og direkte tilsluttet hovedforsyning

Kompakt intelligent drev til høj spænding:

6-22 A / 400 VDC
8-16 A / 800-900 VDC
DC forsyning op til 400 VDC / 780 VDC uden behov for transformator

Gold Trombone:

Gold Trombone opfylder højeste niveau krav til control applikationer og giver stor servo ydeevne, avanceret netværks kommunikation, indbygget sikkerhed og høj virkningsgrad kombineret med fuld featured motion controller og lokal intelligens.

Sammen med Gold Maestro distribueret netværk motion controller og øvrige produkter i Elmo’s Gold Line med intelligente servo drev medfører Gold Trombone en kort udviklings cyklus og bevarer den store ydeevne.

Desuden får man mulighed for moderne løsninger til udfordrende multi-akse motion opgaver.

Gold Trombone Highlights:

  • Gold Line motion control teknologi
  • Ultra-kompakt, høj virkningsgrad
  • Høj effektivitet og høj ydeevne
  • EtherCAT, CANopen, USB, Ethernet
  • Supporterer en bred vifte af feedback sensorer
  • Avanceret filtrering, planlægnings muligheder og forbedret dynamik
  • Vektor kontrol af sinusformet kommutation

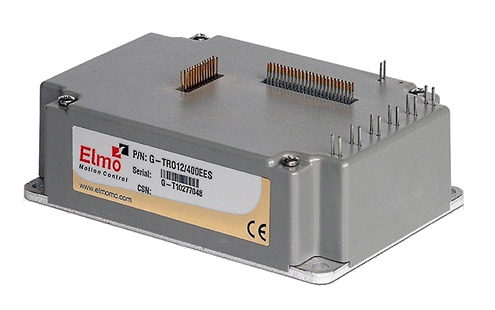

Foto af Gold Trombone drev

Gold Solo Trombone servodrev - 10 kW
Digitalt netværks servodrev, som vejer 362 gram

Enkeltstående servodrev til høj spænding:

6-22 A / 400 VDC
8-16 A / 800-900 VDC
Ultra kompakt

Gold Solo Trombone:

Gold Trombone opfylder højeste niveaukrav til control applikationer og giver stor servo ydeevne, avanceret netværks kommunikation, indbygget sikkerhed og høj virkningsgrad kombineret med fuld featured motion controller og lokal intelligens.

Sammen med Gold Maestro distribueret netværk motion controller og øvrige produkter i Elmo’s Gold Line med intelligente servo drev medfører Gold Trombone en kort udviklings cyklus og bevarer den store ydeevne.

Desuden får man mulighed for moderne løsninger til udfordrende multi-akse motion opgaver.

Gold Solo Trombone Highlights:

  • Gold Line motion control teknologi
  • Ultra-kompakt, høj effekt virkningsgrad
  • Høj effektivitet og høj ydeevne
  • EtherCAT, CANopen, USB, Ethernet
  • Supporterer en bred vifte af feedback sensorer
  • Avanceret filtrering, planlægnings muligheder og forbedret dynamik
  • Vektor kontrol af sinusformet kommutation

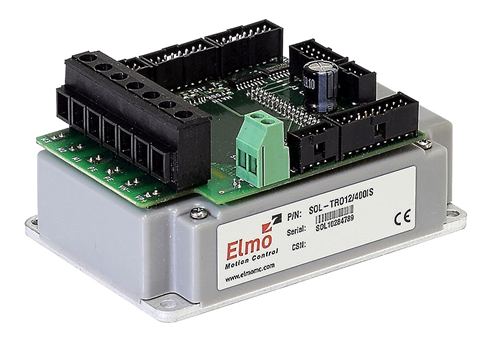

Gold Solo Trombone servodrev - 10 kW

Gold Drum servo drev - 9,6 kW
Høj virkningsgrad, intelligent og robust

Servo drev til højstrøm:
50-150 A / 100 VDC
35-60 A / 200 VDC,
18-26 A / 400 VDC
11,2 kW peak

Gold Drum:

Gold Drum servo drives opererer med en DC strømforsyning til at opnå en given hastighed, position og avanceret positionering. Den arbejder i forbindelse med en synkroniseret børstesløs motor med permanent-magnet, DC børste-motor eller en lineær motor.

Drevet er designet til brug med enhver type sinusformet og trapezformet kommutator med vektor styring. Gold Drum kan operere som en stand-alone enhed eller som en del i et multi-akset system med distribueret konfiguration i et relal-tid netværk.

Som en del af Gold Line servo drev er Gold Drum fuld programmerbart mede Elmo’s motion control sprog.

Gold Drum Highlights:

  • Let opsætning og indstilling med Elmo Application Studio (EAS) software tools
  • Avanceret med ekstrem hurtig vektor-control-algoritme. Current loop båndbredde: 4 kHz
  • Effektiv med høj båndbredde ydeevne
  • EtherCAT, CANopen, USB, Ethernet
  • Supporterer en bred vifte af feedback: Incremental, Encoder, Resolver, Digital Halls, Analog Halls, Analog 1V (Sin/Cos), Absolute Serial Encoders, Tachometer, Potentiometer
  • Avanceret filtrering og planlægnings muligheder til forbedring af dynamisk ydeevne
  • Supporterer PLC Source, PLC Sink og TTL I/O typer
  • Iht. sikkerhed og EMC standarder: IEC61800, UL508c, UL60950, EC61800-5-1

Gold Drum servo drev

Gold Drum 360 servo drev - 9,6 kW
Stor virkningsgrad, intelligent og robust

Servodrev til høj strømbelastning:
430 A / 80 VDC
360 A / 100 VDC
11,2 kW peak

Gold Drum 360:

Gold Drum servo drives opererer med en DC strømforsyning til at opnå en given hastighed, position og avanceret positionering.

Den arbejder i forbindelse med en synkroniseret børstesløs motor med permanent-magnet, DC børste-motor eller en lineær motor.

Drevet er designet til brug med enhver type sinusformet og trapezformet kommutator med vektor styring.

Gold Drum kan operere som en stand-alone enhed eller som en del i et multi-akset system med distribueret konfiguration i et real-tid netværk.

Som en del af Gold Line servo drev er Gold Drum fuld programmerbart mede Elmo’s motion control sprog.

Gold Drum 360 Highlights:

  • Let opsætning og indstilling med Elmo Application Studio (EAS) software tools
  • Avanceret med ekstrem hurtig vector control algoritme. Current loop båndbredde: 4 kHz
  • Effektiv med høj båndbredde ydeevne
  • EtherCAT, CANopen, USB, Ethernet
  • Supporterer en bred vifte af feedback: Incremental, Encoder, Resolver, Digital Halls, Analog Halls, Analog 1V (Sin/Cos), Absolute Serial Encoders, Tachometer, Potentiometer
  • Avanceret filtrering og planlægnings muligheder til forbedring af dynamisk ydeevne
  • Supporterer PLC Source, PLC Sink og TTL I/O typer
  • Iht. sikkerhed og EMC standarder: IEC61800, UL508c, UL60950, EC61800-5-1

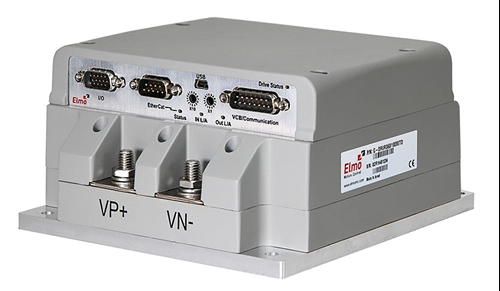

Foto af Gold Drum 360 servo drev
