SCARA-robotter fra Trio Motion
integrerer Trio-controllere, drev og Motion Perfect - Fleksibel - let at bruge

Du kan få en Trio SCARA-pakke, som er baseret på standarddele med let vedligeholdelse og standard skabsinstallation (brugerdefineret ikke påkrævet).

🔸 Robot-arm rækkevidde: 400mm, 500mm, 600mm, 700mm.

🔸 Gentagelses nøjagtighed:  < ± 0,02 mm.

🔸 Applikationsspecifik integration, tilpasning af applikationen er mulig, herunder
      IO udvidelse med vores FlexSlice IO tilbud.

🔸 Motion er lettere at implementere i Trio softwaremiljø (inkl. IEC61131) end
       mange PLC'ere er.

🔸 Upstream Ethernet-forbindelse til maskinens system / PLC  - Ethernet/IP,
      Modbus TCP og Profinet IO.

Trio-controlleren kan programmeres til at styre mere af maskinløsningen og integrere maskin-elementer, herunder flere akser, hvilket forenkler PLC hardware og projekt.

DX-standarddrev kan bruges til andre maskinakser, hvilket gør det enkelt med vedligeholdelse og reservedele.


Video: Trio Motion's RX-SCARA idriftsættes med et DX4-drev.

Integrationseffektivitet
Hurtig applikationsudvikling af controller og robot konfiguration med TrioRPS i Motion Perfect.

Design effektiv
Et system til at programmere, hvilket forenkler udvikling og eventuelle fremtidige produk-tionsændringer nødvendige.

Ydeevne Effektiv
Tæt koblede reaktioner mellem robot- og maskinakser forbedrer proceskvalitet og ydeevne.

Vedligeholdelseseffektiv
Reservebeholdning af robotstyringsenheden forenkles ved at bruge standard servodrev og motorer for at minimere nedetid og reducere værdien af reservedele.

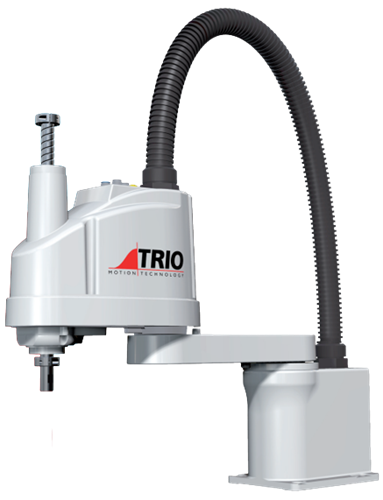

Foto af Trio RX-SCARA robot

Område:

1      ± 132⁰
2      ± 150⁰
3      0 - 200 mm⁰
4      ± 360⁰

Hastighed:

1      375⁰ / Sek.
2      588⁰ / Sek.
3      1111 mm / Sek.
4      1920⁰ / Sek.

Forto af RX-SCARA viser motion områder

Robot og maskine integration

Én skalerbar integreret løsning

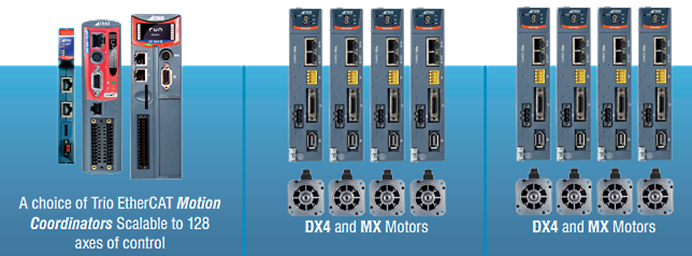

                                    Maskin- og robotstyring                      Maskine-akser                       SCARA-akser




Maskin Controller

Ansvarlig for hele maskinens cyklus og motion control. Integreret robotbane-planlægning og koordinering med maskinakser.

DX4 Drev-akser til maskinen

Fælles reservedele og service erfaring til robot- og maskinakser. Tæt koblet motion mellem maskinen og SCARA.

Multi integrerede akser

Akser koordineres nemt af maskincontrol-leren som en del af standardmaskinens akser, hvilket gør interaktive processer nemmere at implementere.

Din maskine har kun én eller to SCARA nu, men hvordan håndterer du fremtidige udvidelser?

Én Controller - Multiple Drev - Multiple SCARA-robotter

Motion-iX-kerneteknologi software

inkluderer udvikling efter standard IEC61131 og PLCopen

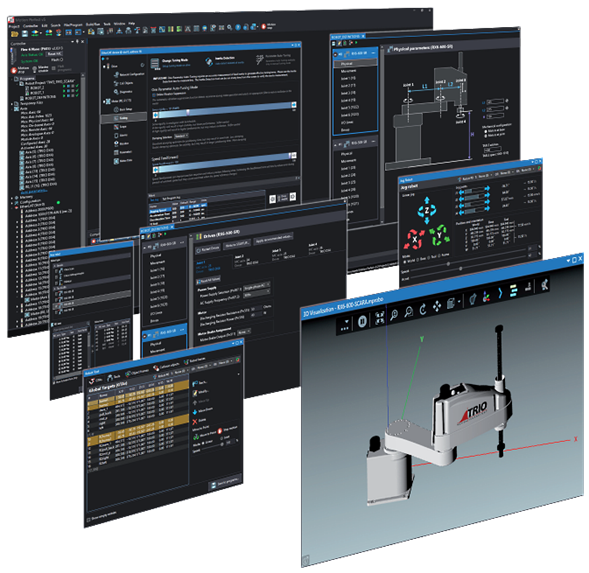

Skærmbilleder af motion software

Ved at kombinere en avanceret motion med Trios brugervenlighed giver  Motion-iX dig stor ydelse og pålidelighed.

Motion-iX er en samlet ramme af konstruktionssoftware til din maskinudvikling med fokus på:

🔺 Motion
🔺 Kompleks kinematik
🔺 Robotteknologi som SCARA
🔺 Udvikling iht. IEC61131
🔺 Inverse kinematik-egenskaber

Med virtualisering kan du simulere mekanikken og motion for at reducere udviklingen. Den leverer optimal kontrol hver gang, ved at minimere maskinens cyklustider.

Motion Perfect software

Bygger på Trios Motion-iX-kerneteknologi og giver brugeren af Motion Perfect en letforståelig grænseflade til hurtig applikationsudvikling, konfiguration af controller og drev samt overvågning af funktioner.

TrioRPS - komplet automationsløsning til maskine og robot

Softwaren Motion Perfect giver dig adgang til:

●  IEC 61131 og PLCopen,
●  Avanceret visualisering inklusive et 3D-oscilloskop og
●  IP-beskyttelse af dine projekter og robotløsning

TrioRPS - Er den komplette automationsløsning til din maskine og din robot.

Trio RPS, bringer robotteknologi til alle med en fantastisk brugeroplevelse og en utrolig hurtig opsætning.

Trio RPS er en sofistikeret pakke af værktøjer og software, der kan tilpasses til forskellige robotproducenters krav. Dette tilføjer høj værdi til din produktionslinje takket være kombinationen af avanceret motion control og industriel robotik.

Design, udvikle, test, implementering og sikkerhed.
