AMK's vandkølet servo teknologi

Vandkølet servodrev fylder mindre

AMK's KE/KW drev system er basseret på Coldplate teknologi. Hvilket betyder, at drevet monteres på en vandkølet eller luftkølet bagplade. Herved kan drevet med høj ydeevne bygges meget kompakt.

Varme- afledningen igennem et vandkølet system er mange gange større. Dette medfører, at der kan laves styreskab helt uden brug af ventilator og samtidig få fjernet tabsvarmen fra tavlen.

Kølepladens opbygning gør, at vand og el kan holdes 100 % adskilt og dermed udgør det ikke en risiko.

•   12 servo akser på 5 kW - fylder 385 mm
•   Findes ikke mere kompakt
•   100 kW drev - 302 x 255 x 180 mm (HxBxD)

Et vandkølet system er et lukket system, der ikke kræver vedligeholdelse. Vandkøleren har egen cirkulationspumpe, vandtank og blæsersystem. Blæseren starter automatisk når vandtemperaturen når +40 gr.

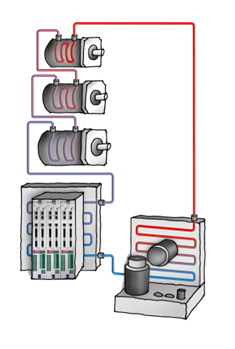

Illustration af vankølet servosystem princip

Den effektive køling af motor betyder:

At motoren yder op til 5 gange større nominelt moment ved højere hastighed end konventionelt kølede motorer i samme størrelse. 10 kW servomotor - 31 Nm - 5000 rpm - 100 x 100 x 350 mm

Herudover kan nævnes andre fordele:

•  De kræver mindre plads, hvor der er behov for stort øjeblik
•  Den vandkølede motor har bedre dynamik, mindre egen inerti end konventionelt
    kølede motorer og kan derfor accelerere langt hurtigere
•  Én motor klarer opgaver, der før krævede flere motorer med fordeling af
    belastningen.

Vand eller luftkøling

Køle-evnen er langt overlegen med vandkøling og støjforurening er nærmest ikke eksisterende sammenlignet med en luftkøler. Et sted, hvor luftkøling dog plejer at vinde over vandkøling er prisen, da luftkølere er betydeligt nemmere og billigere at producere.

Katalog og data

DYNASYN Hightorque-Servomotors >
Se vandkølet motor side 22
