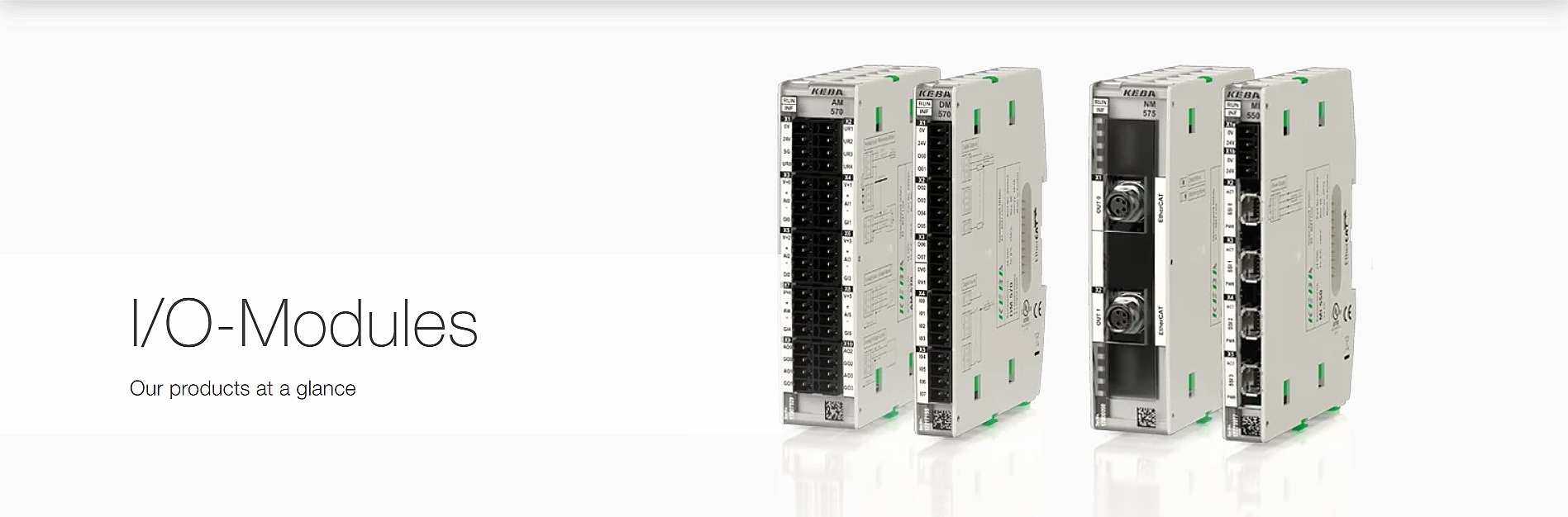

KeConnect C5 I/O-moduler
Banebrydende teknologi med maksimal funktionalitet
KeConnect C5 I/O-modulerne tilbyder høj funktionalitet og kan anvendes til en lang række applikationer. De kan enten monteres direkte på KeControl C5-styringssystemet eller anvendes decentralt via en buskobler.
De er yderst kompakte og kræver minimal plads i styreskabet.
Modulbusgrænsefladen er designet til cyklustid på 62,5 µs
Maksimal designfleksibilitet

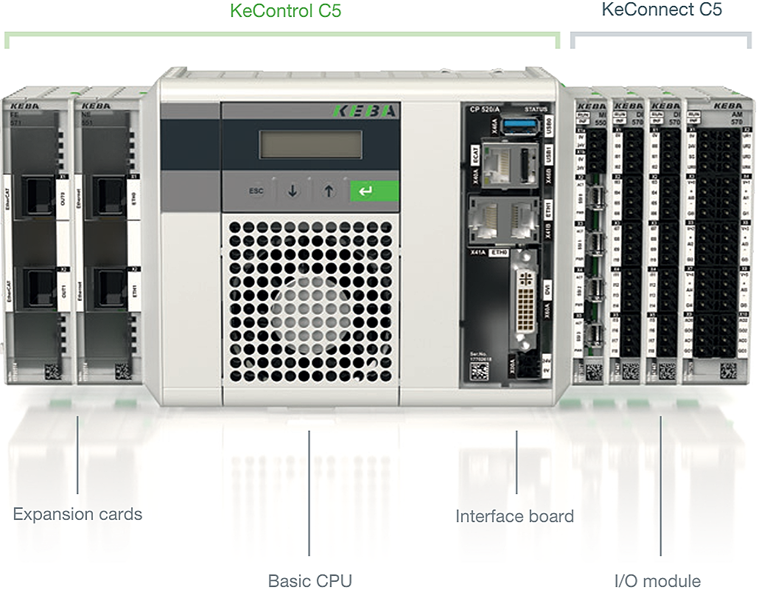

KeConnect C5 I/O-modulerne kan tilsluttes direkte til en KeControl C5-styring eller anvendes decentralt via en buskobler. Derudover gør brugen af EtherCAT-switchmoduler det muligt at opbygge stjernetopologier. KEBA-kunder får dermed maksimal fleksibilitet og frihed i designet af deres individuelle styringsløsninger.
Anvendelse med tredjepartssystemer via EtherCAT
KeConnect C5-modulerne kan mere end blot at udvide KEBAs egne styringer. Anvendelsen af en buskobler og de medfølgende ESI-filer gør det også meget nemt at forbinde til tredjepartsstyringer via en EtherCAT-mastergrænseflade.
Højtydende busforbindelse sikrer fremragende styringsydelse
KeConnect I/O-systemet benytter EtherCAT som modulbus. Det betyder, at der ikke opstår ekstra systemforsinkelser, selv ved decentrale I/O-moduler via buskobler. Modulbusgrænsefladen er designet til en cyklustid på 62,5 µs. Kombineret med KeConnect C5-modulernes understøttelse af den unikke Fast Reaction Control er alle forudsætninger til stede for en enestående styringsydelse i din applikation.
Fakta om KeConnector I/O-moduler

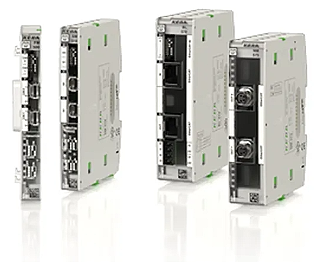

Ideelt forhold mellem funktion og størrelse KeConnect C5 I/O-modulerne imponerer med et optimalt forhold mellem funktionalitet og volumen.
For at kunne imødekomme kundernes krav bedst muligt fås vores I/O-moduler i to forskellige størrelser. Det reducerer pladsbehovet i styreskabet markant og optimerer omkostningerne.
De slanke moduler udmærker sig ved et absolut minimalt pladsbehov. De lidt bredere moduler tilbyder et udvidet funktionsomfang og dermed større fleksibilitet, f.eks. med op til 40 tilslutningsben pr. modul.
Dine fordele:
• Forskellige I/O-størrelser at vælge imellem
• Kan monteres på C5-styringen eller anvendes decentralt via
buskobler
• Nem tilslutning til ekstern styring
• Tilpasset dine behov
KeConnect I/O moduloversigt

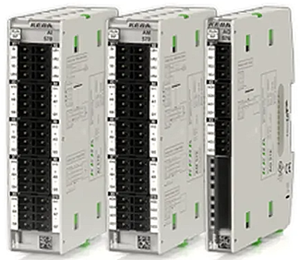

Analoge signaler overføres til styringen eller leveres til periferiudstyr med højeste nøjagtighed og støjimmunitet. En mikrocontroller omdanner de målte værdier fra de analoge ind- og udgange med kalibreringsdata og videregiver de standardiserede værdier til det overordnede automationssystem.
Dine fordele i overblik:
Mulighed for behandling af analoge strøm- og spændingssignaler
Analoge spændingsindgange kan anvendes potentiometrisk eller differentielt.
• Målenøjagtighed takket være høj opløsning og støjimmunitet
• Ind- og udgangsområder kan frit defineres via konfiguration
• Hurtig diagnose ved kabel- eller sensorskader takket være tidlig
bruddetektering for analoge spændingsindgange.

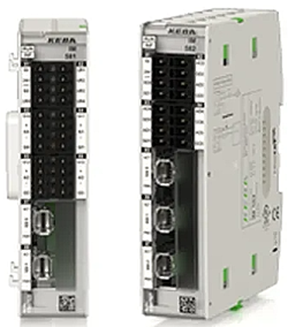

De digitale I/O’er er optimeret til hurtig registrering af digitale signaler og styring af aktuatorer. De kan anvendes direkte på en styring eller eksternt via en buskobler.
Modulerne fås i forskellige granulariteter for ind- og udgange. Blandede moduler sikrer en pris- og pladsoptimeret udnyttelse.
Dine fordele i overblik:
• Mulighed for at anvende udvalgte digitale indgange som interrupt-indgange eller til tidsmåling
• Digitale udgange med en nominel belastning på 2 A for hurtigste koblingscyklusser ved induktive laster takket være optimeret frakoblingsadfærd
• Galvanisk adskillelse af 2 A-udgangene, som kan forsynes individuelt
Blandede moduler er omkostnings- og pladsbesparende moduler, der kombinerer særlige I/O-egenskaber til forskellige anvendelsesområder.
Dermed kan der tilbydes optimerede løsninger til individuelle kunde- eller branchekrav.

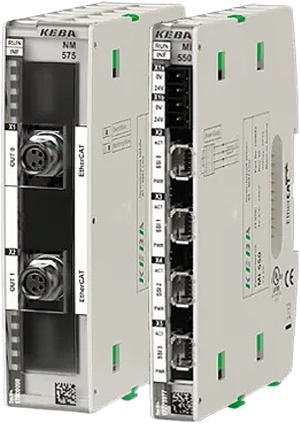

KeConnect-kommunikationsmodulerne muliggør individuel kommunikation med en lang række kommunikationspartnere ved hjælp af stabelbare moduler og plug-in-kort. Enkel kabelføring sikres gennem standardstik.
Dine fordele i overblik:
• Understøttelse af forskellige kraftfulde busprotokoller
• Åben for netværksforbindelse med andre systemer
• Kraftfuld parameter- og diagnosegrænseflade
• Individuelle konfigurationsmuligheder
KeConnect C5:
• Serielle grænseflader: SM 510, SM 520, IM 500
• CAN: FM 500, AT THE 500
• EtherCAT-buskobler: BL 570, BL 575

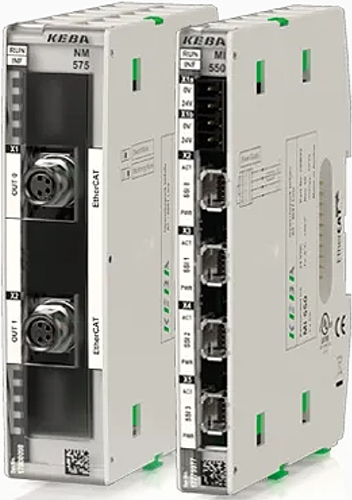

• EtherCAT-switch: NM 570, NM 575

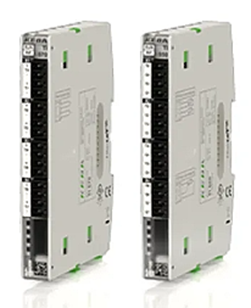

Universel anvendelse af forskellige temperatursensorer. Temperaturmålingsmodulerne er kendetegnet ved evnen til at behandle signaler fra en lang række temperatursensorer. Takket være den høje opløsning og målenøjagtighed kan der udføres præcise temperaturmålinger.
Dine fordele i overblik:
• Understøttede termoelementtyper: J, K, L, N samt µV-tilstand
• Understøttede modstandstemperatursensorer: PT100, PT1000, Ni100,
Ni1000, KTY, NTC samt ekstra modstandsmåling
• Galvanisk isolation af hver indgang
• Afhængigt af kravene kan både 2-leder- og 3-leder-sensorer installeres
• Hurtig diagnosticering ved kabel- eller sensordefekter gennem registrering af sensorbrud
KeConnect C5
• Temperaturmålingsmoduler: TI 550, TI 570, TI 571

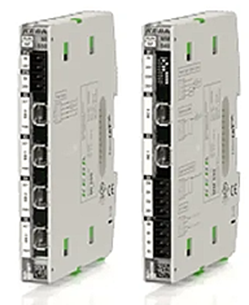

Positionerings moduler, præcise med hastighedsmåling fra KEBA registrerer positionssignaler eller hastigheds information fra inkrementelle enkodere og SSI-enkodere.
Frekvensmåling med modul til inkrementel enkoder.
Frekvensevalueringen af de stigende og faldende flanker på begge spor giver en væsentligt bedre tidsopløsning af frekvensværdien ved lave enkoderfrekvenser sammenlignet med styringens cyklustid.
Takket være en justerbar gate-tid kan frekvensmålingens adfærd tilpasses de respektive applikationskrav med hensyn til reaktionshastighed og opløsning.
Latch-indgange til modul for inkrementel encoder
Tildelingen af latch-indgangene til de inkrementelle enkodere kan konfigureres efter behov. Global anvendelighed muliggøres gennem enkel omskiftning af indgangskredsløbet (sink/source).
Integration af forskellige SSI-encodere
De individuelle SSI-grænseflader kan tilpasses de anvendte enkoderes specifikationer via forskellige konfigurationsindstillinger, såsom bithastigheder, telegramlængder, bitmasker og kodning.
KeConnect C5
• Positioneringsmodul: MM 540, MI 550

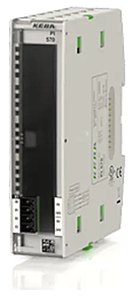

System moduler
Systemmoduler bruges til funktionelt at fuldende KeConnect-modulsystemer.
Ekstra strømforsyningsmoduler øger forsyningseffekten, hvis den integrerede strømforsyning i en CPU- eller buskoblingsmodul ikke er tilstrækkelig til at forsyne en direkte tilsluttet KeConnect C5-modulpakke.
KeConnect C5
• Forsyningsmodul: PI 570
