Positionsopgaver og løsninger

få inspiration til en given opgave ud fra eksempler på løsninger

IAI's ELECYLINDER i mange forskellige opgaver. IAI har udviklet EC-serien, som er egnet til at kunne indgå i mange forskellige industriløsninger og opgaver på maskiner og anlæg mv. EC-serien er samtidig energibesparende og til sammenligning med lukftcylinderen er der sparet megen energi.

Fordelen med CE-typerne er at det er let og hurtigt at indstille hastighed og acceleration. Det er ligeledes let at vælge en egnet type til en given opgave.

EC cylinderen er let at betjene og det kan enhver medarbejder uden særlig ekspertise. Der er få vedligeholdelsesdele og EC cylinderen repareres let i tilfælde af at det skulle være nødvendigt.

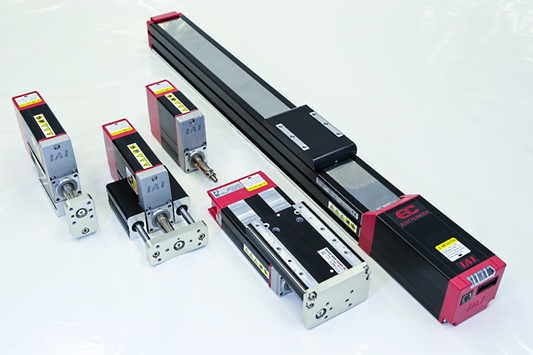

Foto af EC-typer fra lille til stor for tung last

Eksempler på forskellige opgaveløsninger

En mekanisme til at ændre deles position efter inspektion


Hvis man bruger en luftcylinder kan der opstå et problem med at dele kan falde ud på grund af en pludselig drejning. Der vil også opstå et tidstab i forbindelse med opstart.

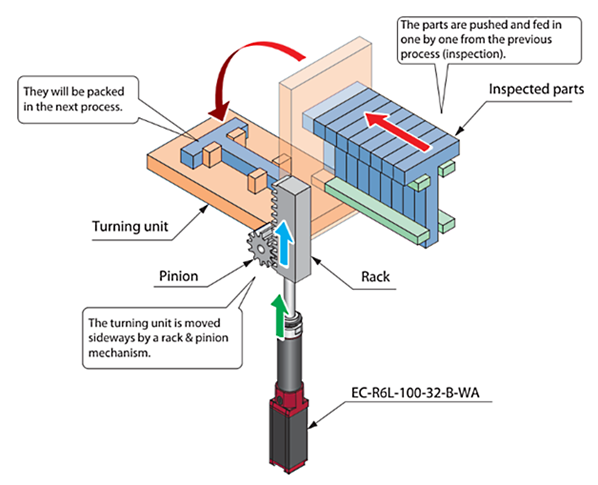

Illustrationen herunder viser IAI's ELECYLINDER® har hurtig opstart og en jævn acceleration/decelerationer, man fjerner udfald af dele og forkorter cyklustiden fra 2,5 sekunder til 0,3 sekunder.

ELECYLINDER type EC-R6L er en slide cylinder-type med en slaglænge fra 50 til 300 mm. og 3 mm lead.

Den leveres med kabellænder fra 1 til 10 m.

•   Maksimal last: 60 kg
•   Maksimal hastighed: 225 mm/sek.
•   Acceleration: 0,3 til 16,0 G
•   Maksimal skubbe-kraft: 370 N

Cylinder type EC-R6L

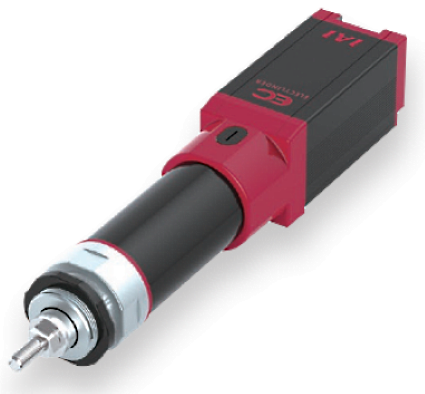

Foto af Cylinder type EC-R6L

____________________________________________________________________________________________________________


En enhed til justering af position for paneler som bevæger sig på en conveyor

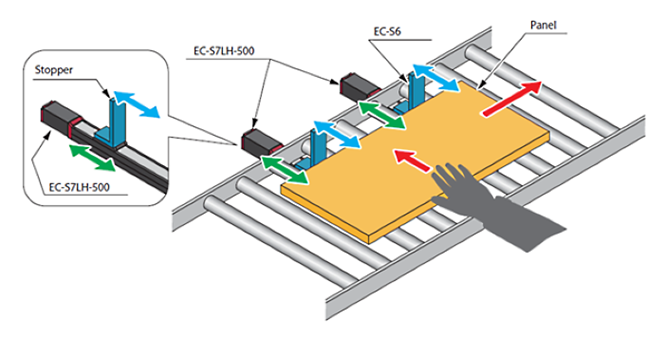

Operatøren skubber panelet, der ligger på transportøren mod stopper til positionering. Se illustrationen nedenfor. Stopperen bruges til at ændre panelets stopposition styret af de to cylindre type EC-S7.

Der er mange paneler i forskellige størrelser og som følge deraf kan stoppositionerne ændres ved at justere positionen i henhold til den givne panelstørrelse. Positionering ville blive vanskelig, hvis man bruger en luftcylinder. Det er især positionering i den midterste position umulig. Den trådløse indlæring i ELECYLINDER® har gjort det nemt at justere positioneringen. Og den kan desuden håndtere en lang række paneler.

ELECYLINDER type EC-S6 er en slide cylinder-type med en slaglænge fra 50 til 400 mm. og 3 til 20 mm lead.

Den leveres med kabellængder fra 1 til 10 m.

•   Maksimal last: 32 kg
•   Maksimal hastighed: 450 mm/Sek.
•   Minimum hastighed: 8 mm/Sek.
•   Acceleration: 0,3 til 1,0 G
•   Maksimal skubbe-kraft: 224 N

Cylinder type EC-S6

Foto af Cylinder type EC-S6

ELECYLINDER type EC-S7M er en slide cylinder-type med en slaglænge fra 50 til 500 mm. og 8 mm lead.
Den leveres med kabellænder fra 1 til 10 m.
Af øvrige data kan nævnes:

•   Maksimal last: 51 kg
•   Maksimal hastighed: 420 mm/sek.
•   Minimum hastighed: 10 mm/Sek.
•   Acceleration: 0,3 til 1,0 G
•   Maksimal skubbe-kraft: 418 N

Cylinder type EC-S7

Foto af Cylinder type EC-S7

_______________________________________________________________________________________________________


Positioneringsenhed til glas substrat

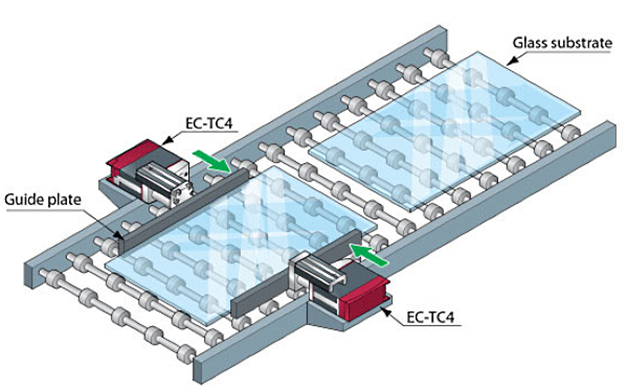

Illustration af løsningen viser justering af afstanden mellem guide-plader på en overførselsanordning i henhold til to størrelser af glassubstrater. Denne indretning skal justere afstanden mellem at guide-plader i henhold til størrelsen af glassubstraterne for at regulere positionen af glas-substrater. Til løsningen benyttes en ELECYLINDER® for at imødekomme kravene til brugervenlighed, lave omkostninger og kort levetid.



ELECYLINDER type EC-TC4 er en slide cylinder-type med en slaglænge fra 50 til 400 mm. og 3 til 20 mm lead.

Den leveres med kabellænder fra 1 til 10 m.

•   Maksimal last: 32 kg
•   Maksimal hastighed: 450 mm/sek.
•   Minimum hastighed: 8 mm/sek.
•   Acceleration: 0,3 til 1,0 G
•   Maksimal skubbe-kraft: 224 N

Cylinder type EC-TC4

Foto af Cylinder type EC-TC4

__________________________________________________________________________________________________________


Tilpasning af frokostpakker på en transportør før pakkemaskine

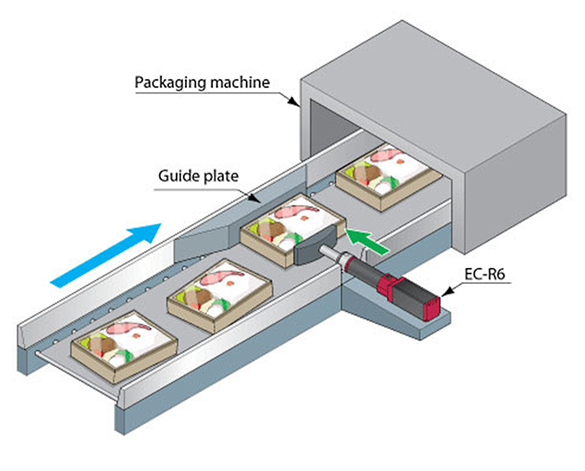

ELECYLINDER® type EC-R6 skubber frokostpakkerne, der føres frem på transportøren, og justerer dem, inden de går ind i en pakkemaskine, som illustrationen viser. Med en luftcylinder bliver der problemer med skubbekraften til justeringen og det kan forårsage deformationer samt fastklemning af emnerne i dette tilfælde frokostpakkerne. En ELECYLINDER® EC-R6 kan nemt justere skubbekraften ved at indtaste digitale værdier. Kvaliteten er også forbedret.


ELECYLINDER type EC-R6 er en slide cylinder-type med en slaglænge fra 50 til 300 mm. og 3 til 20 mm lead.

Den leveres med kabellænder fra 1 til 10 m.

•   Maksimal læst: 6 - 60 kg
•   Maksimal hastighed: 800 mm/sek.
•   Acceleration: 0,3 til 16,0 G
•   Maksimal skubbe-kraft: 56 til 370 N

Cylinder type EC-R6

Foto af Cylinder type EC-R6

___________________________________________________________________________________________________________


Enhed til centrering af papemballage for drikkevarer

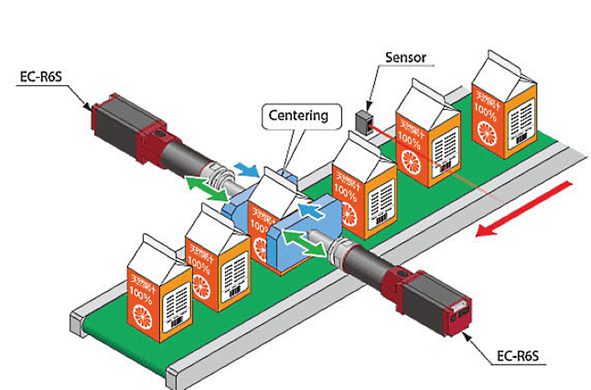

Illustrationen viser anvendelsen af ELECYLINDER®, der giver mulighed for et numerisk hastigheds-input, samtidig med en god reproducerbarhed. Det har minimeret arbejdet med vedligeholdelse. Derudover har en løsning uden luftcylinder bidraget med betydelig energibesparelse og man undgår at emballagen bliver skadet.

ELECYLINDER type EC-R6S er en cylinder-type med slaglænge fra 50 til 300 mm. og 20 mm lead.

Den leveres med kabellænder fra 1 til 10 m.

•   Maksimal last: 6 kg
•   Maksimal hastighed: 800 mm/sek.
•   Acceleration: 0,3 til 4,0 G
•   Maksimal skubbe-kraft: 56 N

Cylinder type EC-R6S

Foto af Cylinder type EC-R6S

___________________________________________________________________________________________________________

Aktivér positioneringsstifter på automatiseret AGV

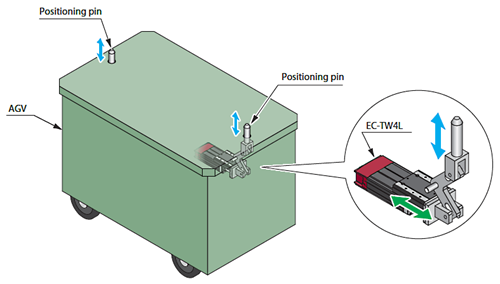

Som vist på illustrationen forneden behøver en ELECYLINDER® type EC-TW4L kun, at blive installeret med et par ledninger til at betjene løfteindretningen til positionering af stifter på køretøjet. Med en luftcylinder skulle man bruge kompressor eller luftledere der skal indbygges i AGV'en.

ELCYLINDER type EC-TW4L

Dette er en slide cylinder-type med en slaglænge fra 30 til 50 mm. og 2 mm lead.

Den leveres med kabellænder fra 1 til 10 m.

•   Maksimal last: 8 kg
•   Maksimal hastighed: 100 mm/sek.
•   Acceleration: 0,3 til 8,0 G
•   Maksimal skubbe-kraft: 224 N

Foto af ELCYLINDER type EC-TW4L
