Skalerbar maskinstyring
med integrerede PLC-funktioner og over 1.000 I/O

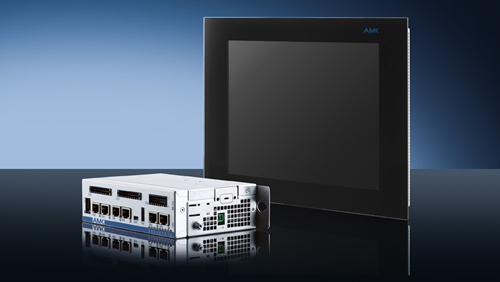

Med AMKAMAK A5 controlleren kan op til 1.000 servo akser synkroniseres indbyrdes. Samtidig indeholder den en kraftig PLC, der kan håndtere over 1.000 digitale I/O. Et skalerbart system: Ingen scantids problemer - < 1 mS fast cyklustid.
Processoren er så kraftig, at op til 125 servo akser og 1000 I/O kan køres på et hurtigt scantid på < 2 ms.
Dette kan opnås med central eller decentral styring og intelligens. Der anvendes samme softwareplatform, CoDeSys, til programmering af controller og intelligente servoakser.
Alle servodrev er synkroniseret med et servo jitter < 1 µS via et EtherCAT-interface.
Features
- Ultra kompakt maskine controller - PLC, motion og HMI i én enhed
- Modulær og skalerbar - cross over kommunikation, der egner sig til modulerede koncepter
- PLC funktioner - i henhold til IEC/EN 61131
- Motion controller funktioner, stort bibliotek med færdige funktioner
- Programmering i CoDeSys
- Atomprocessor / Arm processor 1 GHz
- Real-time Linux firmware
- HMI opbygning af bruger grænseflader i CoDeSys eller Qt-software
- Integrerede I/O
- Fleksibelt og skalerbart
- Ubegrænset synkrone akser
- Modulopbygning af styrings struktur
- Ethernet TCP/IP - OPC - VPN kommunikation

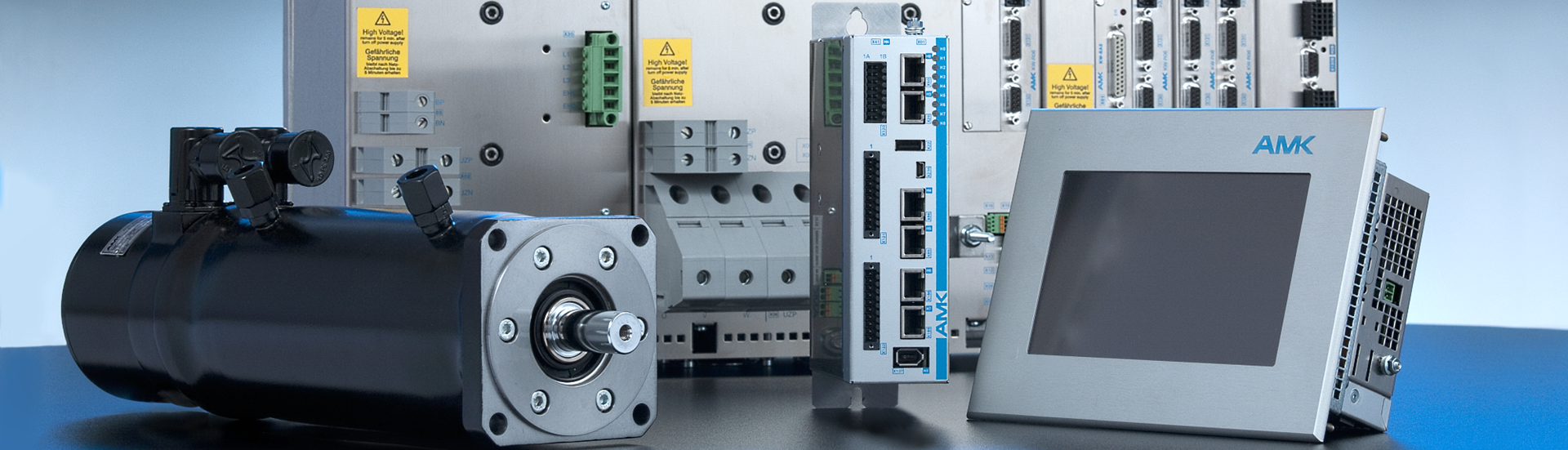

AMK KE/KW - Modulært kompakt system
CoDeSys
Codesys - Controller Development System -Normalt stiliseret som CODESYS, et udviklingsmiljø til programmering af controller applikationer i henhold til den internationale industristandard IEC/EN 61131-3. Hovedpro-duktet i softwarepakken er CODESYS Development System, et IEC/EN 61131-3-værktøj.
IEC/EN 61131 omhandler grundlæggende softwarearkitektur og programmerings-sprog for styreprogrammet i PLC.
AMK og CoDeSys programmeringssoftware
CoDeSys er blevet motion industriens fremtidige softwareplatform. CoDeSys er udviklet til motion applikationer med integrerede PLC-funktioner til komplekse maskinstyringer. Platformen er egnet til at håndtere et stort antal digitale I/O samt synkronisering af mange servoakser, som både kan være centralt og decentralt styret.
CoDeSys har stærke servo funktioner: PID-loop til op- og afruller, funktioner til hastigheder og vinkelsynkronisering, flyvende klip samt elektronisk CAM. Alle produkter fra AMK er baseret på CoDeSys software.
AipexPro softwaren sikrer:
Skalerbart system med et ubegrænset antal af synkrone akser
Drevkonfiguration og programmering, i én og samme software
Motion funktioner for alle tænkelige synkroniserede bevægelser
Programmering af PLC logik og processtyring er en integreret del af softwarepakken
AMK SmartPanel IP69K
til dine mest krævende opgavers betingelser
AMK's SmartPanel indeholder HMI, Motion Controller og en kraftig PLC. Leveres også med en option for at indholde en I-PC med Windows. Dermed har AMK designet en kompakt maskine styring AMKMAC A5 beregnet til de mest krævende industrielle omgivelses betingelser og største krav.
SmartPanel A5 leveres med IP65 eller IP69K frontpanel og kan benyttes til pakke-, fødevare- og medicinal industrien mv.
Skærmen

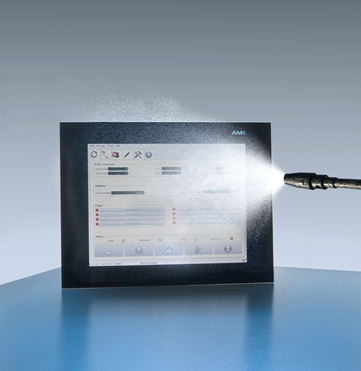

Panelet har multi-touch, kapacitiv berø-rings skærm PCT (Projected Capacitive Touch) forsynet med flush-glass. Det er derfor også designet til at kunne tåle højtryks rensning – Med varmt vand!
SmartPanel A5 er resistent over for støv og aggressive desinfektions bindemidler. Panelet er designet og fremstillet i overensstemmelse med standard EN 1672-2, der omhandler fælles hygiejnekrav for maskiner til bearbejdning af fødevarer mm.
Fieldbus og interface
AMK SmartPanel A5 kan udføre højdynamisk synkronisering af et større antal akser ved brug af kun én controller.
Programmering i henhold til IEC 61131-3 standard CoDeSys.
Som option er der mulighed for Cross-kommunikation i real-time med adskillelige SmartPaneler eller øvrige A5 controller synkroniseret med høj nøjagtighed.
Panelet kan leveres med EtherCAT master og slave. Dataudveksling med andre programmer sker via OPC server og integration i EPR system. Eller direket fra Windows XP.
Visning:
- Real-time Linux
- AIPEX PRO med CoDeSys
- Visualisering med Qt
- Web visualisering
- Fjern vedligeholdelse og diagnostisering
- Idriftsættelses funktion
Motion funktioner:
- Virtuelle akser
- Elektronisk CAM
- Print-mærke styring
- Viklingsfunktioner
- NC Motion

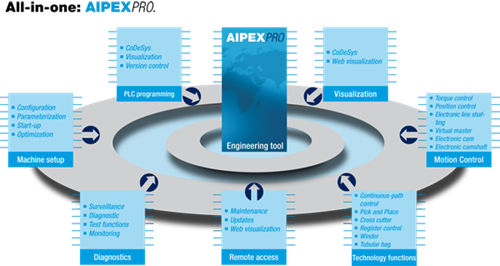

AIPEX PRO udviklingsværktøj
AIPEX PRO udviklingsværktøjet giver den ideelle software til programmerings-, visualiserings-, idriftsættelses- og diagnoseopgaver, der kræves gennem hele maskinens livscyklus.
Med CODESYS indeholder AIPEX PRO en fuldt udviklet programmeringsplatform, der muliggør programmering i overensstemmelse med IEC 61131-3. I version V3 er fordelene ved objektorienteret programmering også tilgængelige.
Programmører kan selv bestemme, om de vil bruge funktionsorienteret eller objektorienteret programmering. På den måde kan de udelukkende fokusere på at implementere maskinfunktionen. Alt andet arbejde, såsom parametertildeling af drev eller konfiguration af feltbussen, udledes af PLC-funktionerne og implementeres automatisk af AIPEX PRO.
