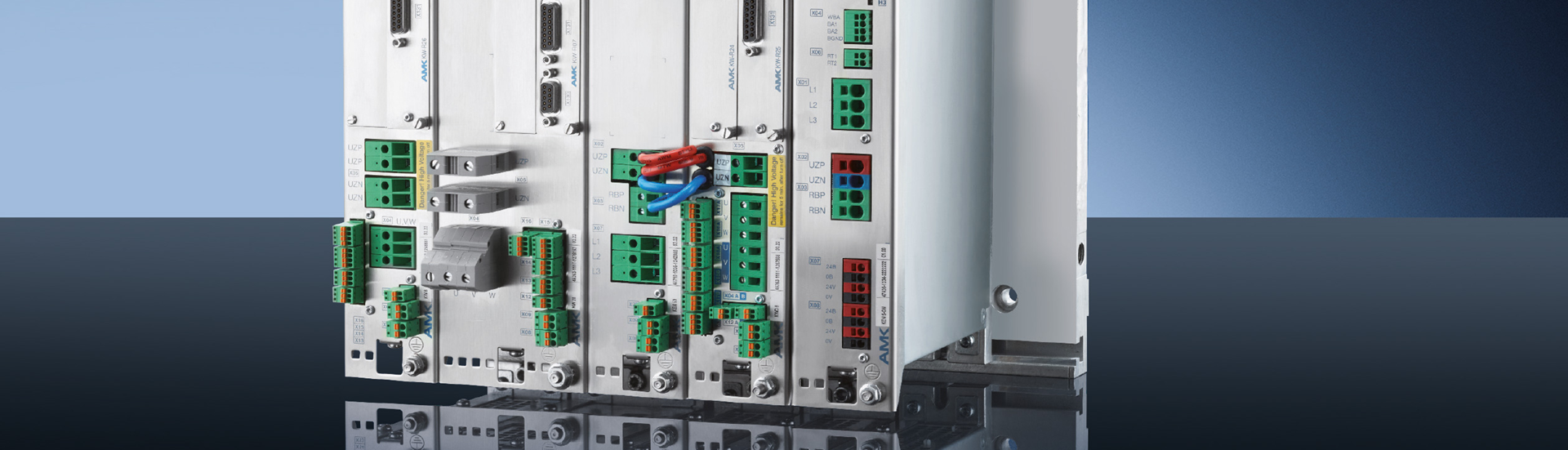

Topbillede med AMK controller og 4 moduler

KE/KW servodrev

AMK leverer verdens mest kompakte servodrev

KE/KW serien er et modulært opbygget servo drev system baseret på EtherCAT interface. Drevet har integreret sikkerhed, som kan udbygges til at omfatte den fulde sikkerheds funktionalitet med FSoE, Fail Safe over EtherCAT. Serien har et dobbelt drev, hvor op til 2 x 5 kW leveres i et kompakt design på max. 55 mm bredde.

  • Modulær opbygget servodrev
    op til 200 kVA
  • Ekstremt kompakt design med
    integreret EMC filter
  • Vand-, luftkølet teknologi
  • Fleksibel og skalerbar
  • Functional Safety certificeret iht. PLe
    efter IEC/EN ISO13849-1
  • Realtid Ethernet - EtherCAT
  • Filter for dynamiske applikationer




Her vises CoDeSys, EtherCAT og PLC open logoer

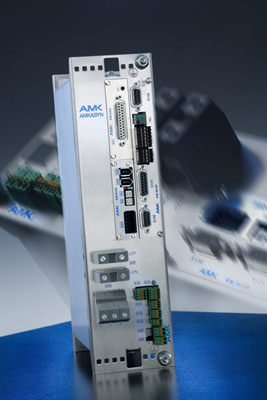

Foto af Ke/KW drev modul

Undgå lange, dyre motorkabler
med decentralt servodrev - IP 67


Med iX-drev serien kan man bygge sine styretavler meget kompakte. Eller i mange tilfælde kan man indbygge servodrev direkte som en del af maskinen.

iX-serien er et standard AMK servodrev udført med IP 67 tæthedsgrad. Drevet har EtherCAT interface og samme funktioner som de øvrige serier.

Nogle fakta:

  • Effekt op til 5 kW
  • 540 til 720 Vdc bus
  • Central STO ( Safe Torque Off )
  • Enkoder feedback ( SIN/COS - EnDat )
  • Moment, hastighed og positions styring



To iX-drev

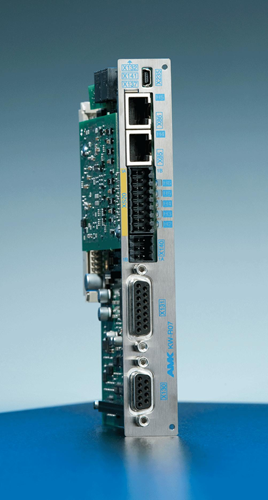

CPU kort med sikkerhedsfunktioner

CPU kortet I KE/KW serien          Netværk viser forbindelser til nødstop og andre enheder

CPU kortet I KE/KW serien
kan udskiftes med en version, der indeholder den fulde sikkerhedspakke:

  • Safe Torque Off (STO) med PLe certifikat
  • Safety controller CPU med "Functional Safety"
  • Control of the safety functions by safe I/Os or safe fieldbus protocol FSoE


Stopfunktioner:

  • Safe torque off (STO)
  • Safe stop (SS1, SS2)


Safe bevægelses funktioner:

  • Safe limited speed (SLS)
  • Safe direction (SDI)
  • Safe speed range (SSR)
  • Safe operating stop (SOS)
  • Safe maximum speed (SMS)
  • Safe limited increment (SLI)

AipexPro softwaren sikrer:

  • Skalerbart system med et ubegrænset antal synkrone akser
  • Drevkonfiguration og programmering, i én og samme software
  • Motion funktioner for alle tænkelige synkroniserede bevægelser
  • Programmering af PLC logik og processtyring er en integreret del af softwarepakken

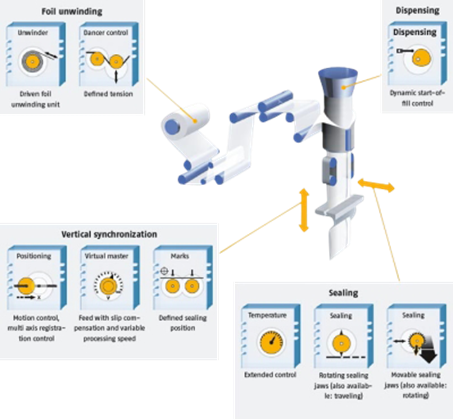

                    AipexPro's software funktioner vist grafisk
