AC-servodrev løsninger

DX4 AC-drev og motorpakke og DX5 multiaksede 200 Vac drev

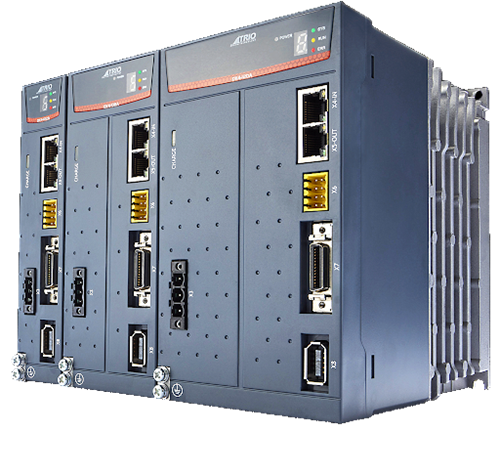

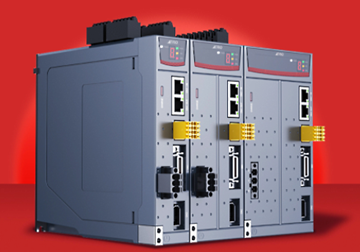

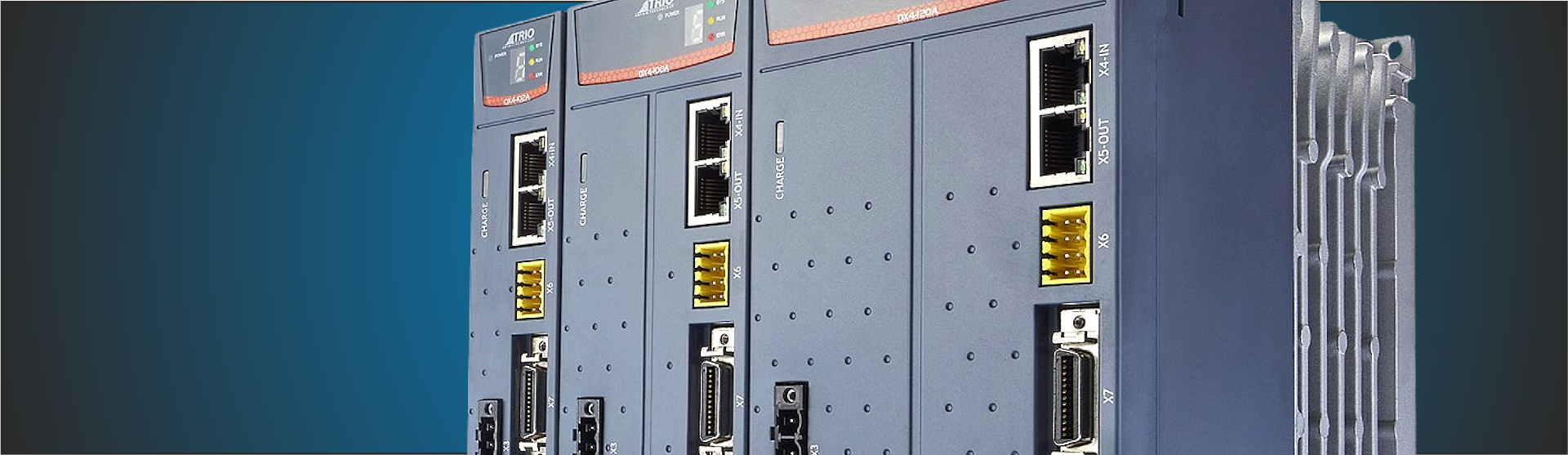

DX4-Drev:
Her kan du orientere dig om Trios-løsninger med de nye DX4-servodrev, vores helt nye drev- og motorpakker, der giver dig ydelse og pålidelighed - optimeret i alle detaljer for at gøre mere med mindre. DX4 får 3 rammestørrelser med effekt fra 50W til 3kW. Serien er designet til at blive matchet med MX-motorer og tilbehør samt hjælpe dig til en hurtig maskine-løsning, men med høj præcision.

DX5-Drev:
Designet til at fungere problemfrit med Trios controllere og er fuldt integreret i Trios applikationsudviklingsværktøj, Motion Perfect. Den kommer med en effekt fra 400W til 750W ved 200 Vac. Matchet med MXL-motorerne tilbyder den en højhastigheds- og højpræcisions maskinløsning.

Trio fokuserer på:
Brugervenlighed = kort opsætningstid = du fokuserer på din applikation

DX4 Features

• Drev og motion koordinator integreret i Motion Perfect
• Matchet med MX-motorer med lav / medium inerti
• EtherCAT-understøttelse med opdateringshastighed til 125µS
• Kompakt størrelse
• Funktionel sikkerhed Dual STO (SIL3, PLe)
• 200 Vac fra 50W op til 3kW
• 20-bit inkrementel / 23-bit absolut encoder-interface
• 350 % overbelastningsevne
• Interne funktioner til drevbeskyttelse
• 7 digitale indgange
• 2 dedikerede touch-probe indgange til positionslås
• 4 digitale udgange
• Omfattende tuningteknologi inklusive: Auto-tuning-funktion, adaptiv
   vibrationsdæmpning og friktionskompensation
• Field opgraderbar firmware

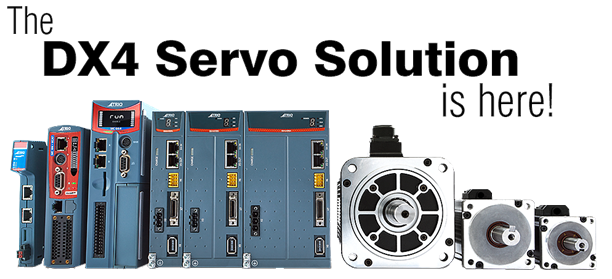

Trio Motion-teknologi

Lanceringen af ​​det nye DX4-servodrev og MX-servomotorserie udvider Trios maskinløsninger og gør det nu hurtigere og lettere for OEM'er at udnytte den højtydende bevægelseskontrol, der er tilgængelig fra Trios serie af Motion Coordinators.

DX4-servodrevet har plug-and-play-kompatibilitet med Trios controllere og Slice I/O-systemer, alt sammen programmeret i en enkelt software: Motion Perfect 5.

Dette øger hastigheden for dig med applikationsudvikling og idriftsættelse for OEM'er i industrien - Herunder emballage, medicinsk, metal, CNC, robotik og anden industri.

Med DX4-servodrev opnår du en høj kontrolydelse til motorakslen og du opnår hurtig og nøjagtig positionering med de matchede servomotorer MXL (lav inerti) og MXM (medium inerti). Drevet har EtherCAT-opdateringshastigheder ned til 125 μS og 350 % overbelastning i forbindelse med højdynamiske applikationer samt Functional Safety dobbelt STO (SIL3, PLe). Motorerne er vært for 23-bit absolut multi-turn kapacitet hvormed positioneringsnøjagtigheden øges.

Motion-iX programmerings software til DX4 og DX5 drev - Se nede på siden.

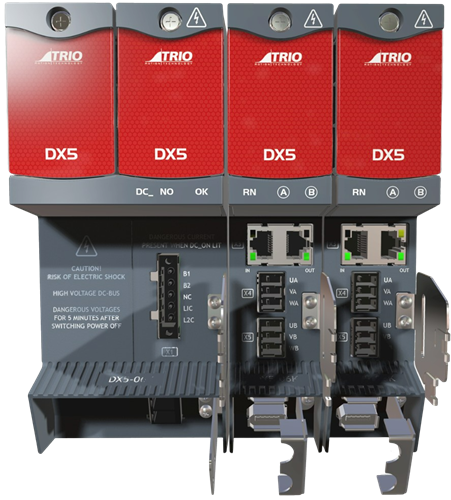

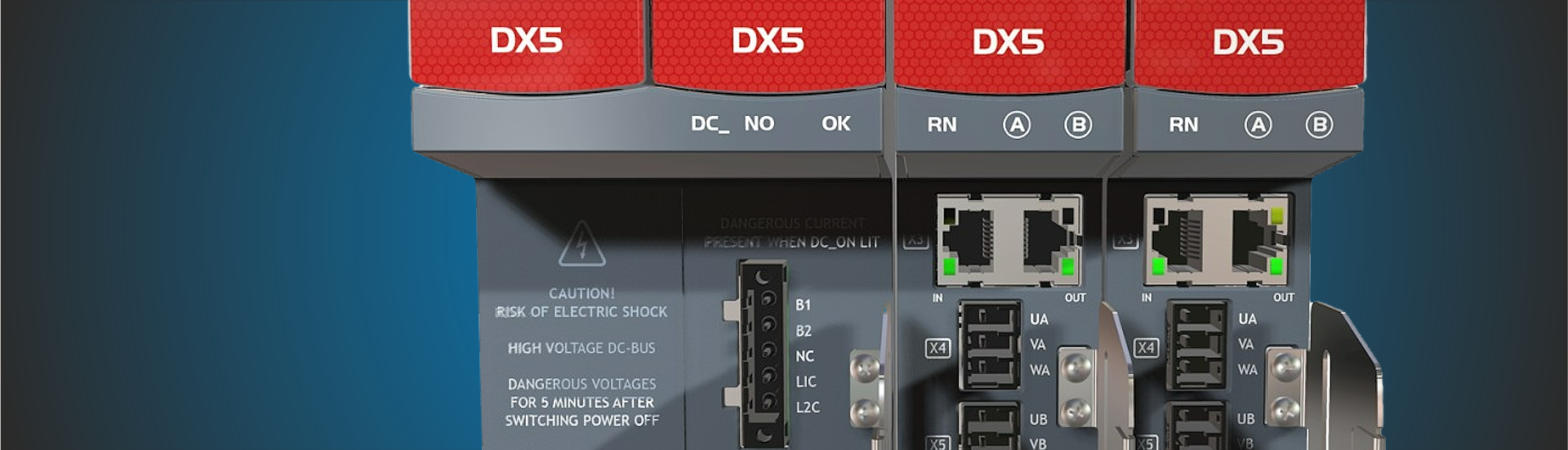

DX5 Servo drev system

Trios multi-aksede 200 Vac servodrev

DX5 er designet til at fungere problemfrit med Trios controllere og er fuldt integreret i Trios applikationsudviklingsværktøj, Motion Perfect.

DX5 yder en effekt fra 400W til 750W. Matchet med MXL-motorerne tilbyder den en højhastigheds- og højpræcisions maskinløsning.

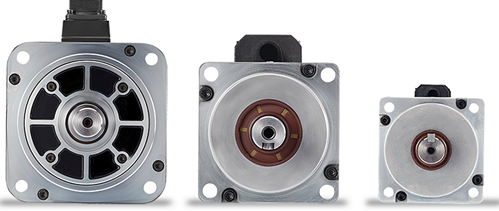

Foto: MX motor til DX3, DX4 og DX5 drev

DX5 er din komplette maskinløsning

DX5 drevmoduler med to akser kommer i 2 kompakte rammestørrelser og kan kombineret med strømforsyningsenhederne konfigureres til op til 16 akser med nominel effekt fra 400W til 750W.

DX5 er designet til at tilslutte MXL-motorer og tilbehør og derfor kan du opnå en maskinløsning med høj hastighed og stor præcision.

DX5 er designet til at fungere problemfrit med Trios EtherCAT-controllere og være fuldt integreret i Trios applikationsudviklingsværktøj, Motion Perfect. Dette betyder at du får en komplet maskinkongiguration med et værktøj: Idriftsættelse, diagnostik og programmering.

DX5 Features

• DX5-drev og Trios bevægelsescontroller fuldt integreret i
• Motion Perfect
• EtherCAT netværk til bevægelseskontrol
• Installation af nulstablespalte
• Optimeret til multi-akse maskiner
• 200V ac (3-faset) forsyningsmodul
• Dobbelt 750W aksemodul for 750W og 400W motorer
• Dobbelt 400W aksemodul for 400W, 200W og 100W motorer
• 23-bit multi-turn absolut encoder
• 350 % overbelastning
• Interne drevbeskyttelsesfunktioner
• Omfattende tuning teknologi
• Felt opgraderbar firmware
• Matchet med MXL-motorer
• IO-funktioner håndteret af motion controller som en del af
• DX-serien 'Alt, du behøver ikke mere'-konceptet

Controllere og MX-motorer

DX5 er designet til at fungere problemfrit med Trios controllere og er fuldt integreret i Trios applikationsudviklingsværktøj, Motion Perfect. DX5 fungerer problemfrit med Trios EtherCAT-controllere, hvilket tillader komplet maskinkonfiguration fra ét værktøj; idriftsættelse, diagnostik og programmering.

Trio's EtherCAT-controllere: Flex X Nano, MC664, MC6N og PC-MCAT

Med fokus på brugervenlighed minimerer DX5 opsætningstiden, så du kan fokusere på din applikation.

DX5 drevmoduler med to akser kommer i 2 kompakte rammestørrelser og kan kombineret med strømforsyningsenhederne konfigureres til op til 16 akser med nominel effekt fra 400W til 750W. DX5 er designet til at blive matchet med MXL-motorer og tilbehør, tilbyder den en højhastigheds- og højpræcisions maskinløsning.

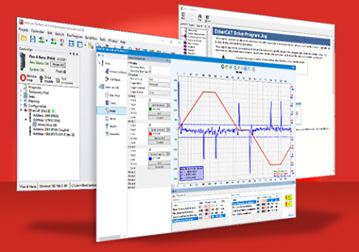

Programmeringssoftware og værktøjer til DX4 og DX5 drev

Motion-iX - er et unikt udviklingsmiljø og Engineering Tool med udgangspunkt i ”Motion Expertise”, hvor selve servo bevægelserne er kernen og ikke bare en tilført kapacitet.

Med TRIOs fokus på ”Motion First ” i automationsløsninger er Motion-iX redskabet vigtigt. Det medfører en simpel kommando struktur, som gør komplekse bevægelser simplere. Motion-iX indeholder udviklingsværkøjer til programmering efter standard IEC/EN 61131-3 og PLC-open såvel som i et unikt Multitasking programmeringsmiljø.

Motion-iX indeholder en Digital Twin med 3D visualisering og simulering, hvilket medvirker til at reducere test og udviklingstid væsentligt.

Motion-iX er en fælles kerne for alle typer af TRIOs motion controllere. Hermed kan hardware skaleres op og ned, mens alle funktioner og tools er tilgængelige.
