Multi akse controllere
Servo styring til enhver opgave i din maskine

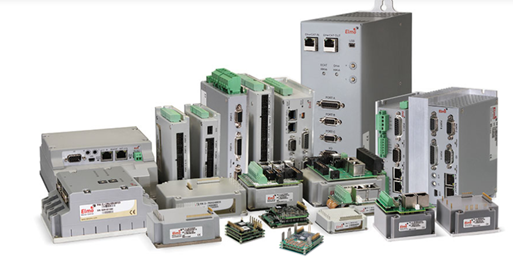

Maestro serien er en del af Elmo's motion control produktfamilie. Produkterne har egenskaber og en funktionalitet, der imødekommer moderne krav til multi akse styring. Du får en effektiv netværkskommunikation i forbindelse med Elmo's servodrev, der giver dig mange løsningsmuligheder.
Netværk standarder
Maestro familien overholder standarderne til EtherCAT og CANopen. Den giver præcis multiakse styring med en fornuftig lønsomhed.
Controllerne er hurtige at implementere ved brug af standard programmeringsmiljø, som IEC 61131-3, PLCopen, Microsoft.NET og Win32 C++.
Maestro's fordele:
State of the Art innovativ bevægelsesteknologi
Meget kort udviklingstid
Langsigtet stabilt gennemløbstid
Varig pålidelighed
Konkurrencedygtig løsning

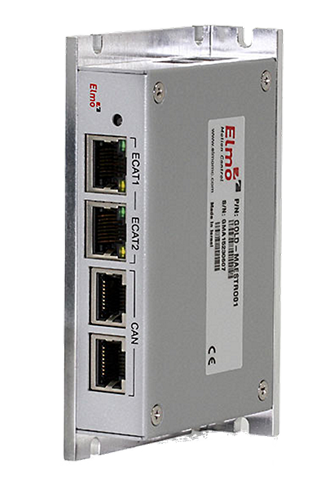

Gold Maestro
Multiakse netværks baseret motion controller
Intelligent motion controller til enhver maskine
Elmo's Gold Maestro styrer ethvert multi-akset scenarie, fra simple punkt-til-punkt motion til komplette multi-akse koordinerede og synkroniserede bevægelser.
Elmo's Gold Maestro er baseret på mange års industrielle ekspertise inden for motion control teknologi og på de mest avancerede algoritmer i branchen.
Elmo's Gold Maestro styrer ethvert multi-akset scenarie, fra simple punkt-til-punkt motion til komplette multi-akse koordinerede og synkroniserede bevægelser.
Elmo's Gold Maestro er baseret på mange års industrielle ekspertise inden for motion control teknologi og på de mest avancerede algoritmer i branchen.
Når man parer produkter med Elmo's Gold Line servodrev, så yder det distribuerede motion control system de bedste resultater på markedet.
Når man parer produkter med Elmo's Gold Line servodrev, så yder det distribuerede motion control system de bedste resultater på markedet.
Netværk standarder
Gold Maestro er baseret på EtherCAT og CANopen netværks standarder til præcis multi-akse styring.
Motion standarderne er baseret på DS-301, DS-402, DS-406 og andre motion standarder. IO's og bus periferiudstyr er også understøttet.
Programmering og API standarder
Hurtig implementering ved brug af high-level, multi-akse programmering som standarden IEC 61131-3, Microsoft.NET og Win32 samt Native C/C++ programmering ved brug af PLCopen for Motion API, og makro sprog.

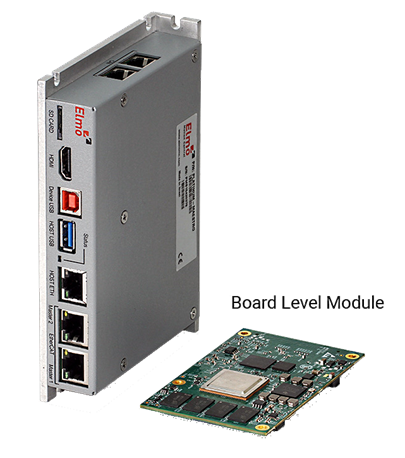

Platinium Maestro
Ideel controller til High Performance multi akse teknologier
Dual Core Cutting Edge motion teknologi
Elmo’s Platinum Maestro er den naturlige udvikling af GOLD Maestro, designet til væsentligt at udvide og forbedre motionsstyringens styrke, forbindelser og ydeevne samtidig med, at man fokuserer på brugervenligheden.
Platinum Maestro byder på Cutting Edge motion teknologi, en hurtig og enkel maskine udviklings proces med stabil gennemløb og varig pålidelighed.
Platinum Maestro Motion Controller indeholder et integreret høj-niveau, beregningsmæssigt multi-core system med hukommelse uden begrænsning (RAM, ROM og SD-Card) og on-board ekstra hardwareudstyr.
Med et effektivt EtherCAT-netværk og en cyklustid ned til 100 µs yder Platinum Maestro præcis motion til ethvert projekt, hvor der kan være op til 256 motion-akser.
Fuld kompatibilitet med Gold Maestro
Avanceret Multi-akse styring, en smart motion-blanding, overlejrede bevægelser, real-time opdatering af mål-positioner.
1D, 2D, 3D høj-opløsning fejl kortlægning, ECAM, smart gearing, højordre polynomisk bevægelses segment og baneopbygning PVT og PT.
Spline profilering vil udføre enhver multi-akse bevælgelses opgave med høj præcision og med meget hurtig responstid.
Softwarens ydeevne og forbedringer
Inkluderer Real Time, Multi-Core procesoptimering til maksimalt system ydeevne. Deterministisk burger-programmering baseret på Real Time Programmering og multi-tasking i henhold til både IEC 61131-3 og C++.
Tilføjede EtherCAT funktioner: Netværk sikkerhedsstyring, netværksredundans, Aliasing og Bridge support. Yderlig forbedring af support til andre enheder af andet fabrikat.
Highlights
Gold Maestro Highlights
- Delta Robot og kinematisk support
- Motion blanding og overlejret motion
- Koordineret gruppe motion, blanding og overgange
- Polynomium motion segmenter, PVT og spline support
- Real-time opdatering af mål-positioner (Elmo’s Flying VisionTM)
- 1D, 2D og 3D fejl-kortlægnings korrektion
- EtherCAT master for distribueret netværkenheder med distribueret clock styring
- CANopen master for distribueret netværksenheder
- Host kommunikation og protokoller inklusive Ethernet, TCP/IP, UDP (Fast Binary Protocols, Modbus, Ethernet/IP)
- Netværks statestik til diagnostisering
- 64-bit behandling
Platinium Maestro Highlights:
Motion uden programmering udføres ved brug af strukturelle Smart Building Blocks (IEC61138 og CPP). Det medfører en hurtig, let og den bedste effektive realisering af maskinens komplekse funktioner.
Forbedret Field Bus support som inkluderer: EtherCAT master med fuld redundans support, EtherCAT slave netværk support for netværks Bridge kapacitet og standard CANopen netværk support.
Flere og hurtigere eksterne kommunikations optioner:
Hurtig Host Ethernet 10/100/1000 Giga bit. 480 Mbps USB tilslutning, som tillader Host computere at operere via USB bus. 5 Gbps USB 3 Host tilslutning tillader hurtig device adgang som f.eks. til eksternt kamera.
Hardware video support til HMI paneler (HDMI tilslutning)
Forbedret Hw Tilslutning, On-board meget stor CPLD hardware, med ubegrænset hardware interface, som kan supporteres via en dedikeret option-board tilslutning: Serielle porte, enkodere, A2D og D2A mv.
Real Time clock option med batteri backup
Selv-forsynende maskines motion control -
Ingen afhængighed af forbindelse med PC server. Tilslut HDMI video skærm-connector og kør.
Ekstra udvidet I/O-version – for direkte tilslutning af sensorer, som feedback enheder til Platinum Maestro.
