Et-Kabel-Løsning
Merværdi-teknologi med ét kabel til alle applikationer

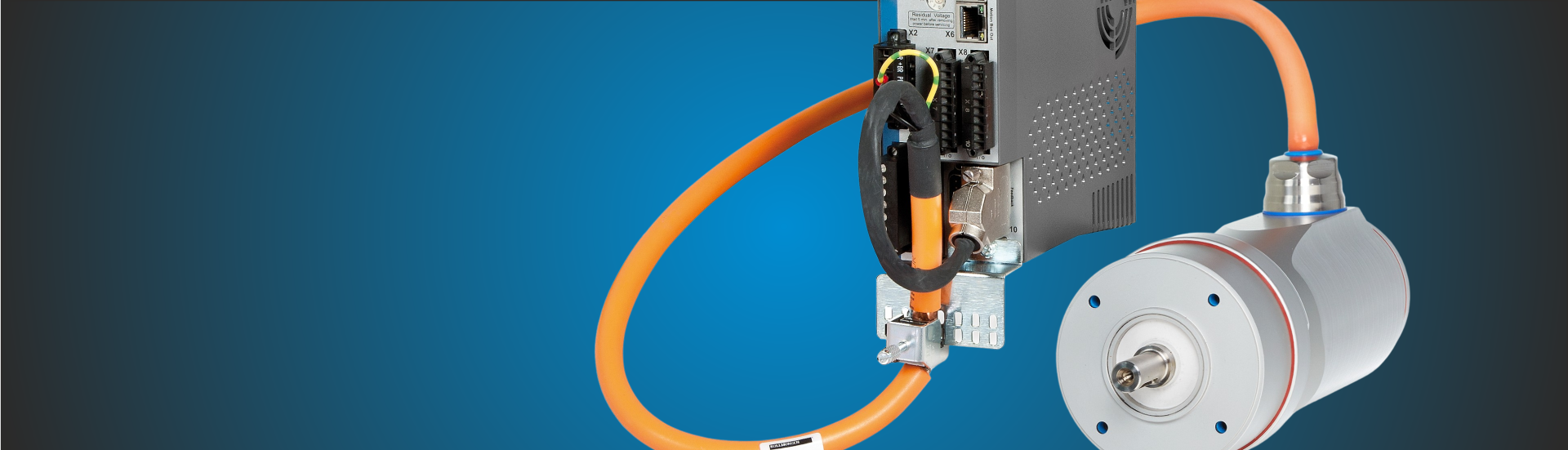

Kollmorgen har udvidet sit udvalg af enkeltkabel-løsninger til motor–drive-forbin-delser med et nyt samlet kabel- og stiksystem til Hiperface®-DSL. Vores Et-kabel-teknologi er udviklet til at forenkle forbindelsen mellem servomotor og servodrev. Normalt kræves der to kabler: ét til effekt (strøm) og ét til feedback (enkoder/sig-naler). Kollmorgens løsning kombinerer disse i ét enkelt kabel.
Du sparer plads og skal bruge færre kabler, stik og kabelbakker og reducerer installationsomkostningerne op til 50 %. Kollmorgen bruger en robust digital enkoderteknologi (f.eks. SFD3 eller Hiperface DSL), der sender feedback via samme kabel som strømforsyningen
Kort sagt: Kollmorgens Et-kabel-teknologi giver lavere omkostninger, mere kompakt maskindesign, højere driftssikkerhed og lettere service.
Merværdi for både maskinbyggere og brugere!
Dine fordele med Et-kabel-teknologi
Løsningen, som allerede er udbredt til mange konventionelle applikationer med den digitale resolver (SFD), giver nu også store fordele for brugere af Hiperface®-DSL-enkoderteknologi. Her er et par eksempler:
Pakkemaskiner (f.eks. fødevare- eller farmaceutisk industri)
Udfordring: Pakkemaskiner har ofte mange akser (20–50 servo'er) tæt og kompakt placeret. Traditionelt kræver dette et stort bundt af kabler, som er pladskrævende og vanskeligt at servicere.
Med et-kabel-løsning: Antallet af kabler halveres, kabelbakker bliver smallere og maskinen kan bygges mere kompakt. Samtidig er der færre stik, der kan give fejl, hvilket er kritisk i fødevareproduktion, hvor driftstop er dyrt.
Robotter og automatiserede håndteringssystemer
Udfordring: I robotarme eller gantry-systemer skal kabler bevæges tusindvis af gange i kabelkæder. To-kabel-løsninger slider hurtigt, og kabelbrud giver driftsstop.
Med et-kabel-løsning: Belastningen i kabelslæber reduceres kraftigt, fordi kun ét kabel skal bøjes og trækkes. Det øger levetiden markant og mindsker behovet for vedligehold.
Enkeltkabel-teknologi fra Kollmorgen
• Mindre hardware
• Hurtigere installation
• Færre forbindelser
• Større driftssikkerhed
• Mindre pladsbehov og lavere vægt
• Reducerede lageromkostninger
Fremragende økonomi og pålidelighed
• Prisfordel fra den første meter kabel
• Plug-and-play med elektronisk navnepladefunktion
• Høj immunitet mod støj takket være digitalt system
• Høj investeringssikkerhed
• Enkel eftermontering af drivenheden, efter behov
• Én kabelteknologi til alle applikationer
Flere praktiske fordele
• Mindre hardware
• Tidsbesparelse under installation og idriftsættelse
• Kun én kabeltype til resolver og Hiperface®-DSL-enkoder
• Reducerede lageromkostninger gennem færre komponenter
• Elektronisk navneplade
• Temperaturovervågning af motor til alle std. applikationer

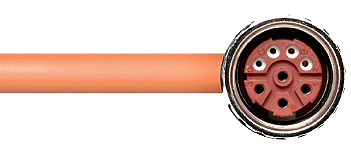

Det modulære enkeltkabel-system fra Kollmorgen dækker hele spektret af applikationer med kun én kabeltype.
Robuste resolver-baserede enkoder systemer har i mange år været gennemprøvede i mange drevsystemer. For mere end ti år siden var Kollmorgen blandt de første til at bane vejen for den digitale resolver – en innovation, der kombinerer fordelene ved den robuste analoge teknologi med styrkerne fra digitale enkodersystemer.
Uanset om du vælger den digitale resolver (SFD) eller højopløselige digitale Hiperface®-DSL-enkodere, giver Kollmorgens Et-Kabel-Teknologi dig markante omkostningsfordele, bedre ydeevne og højere dataintegritet – helt fra den første meter kabel.
Et-Kabel-Løsninger i praksis
Ét enkelt kabel dækker alle standardapplikationer!
Fordelene ved enkeltkabel-teknologien er indlysende: Da hver akse både inkluderer motorkraft og feedback i ét og samme kabel, bortfalder behovet for et ekstra kabel og to stikforbindelser. Dermed reduceres installationsomkostningerne til det halve – og samtidig mindskes antallet af potentielle fejlkilder med fjernelsen af to forbindelser.
Til applikationer, hvor højopløselige feedbacksystemer ikke er nødvendige, tilbyder Kollmorgen Smart Feedback Device (SFD) – under fællesbetegnelsen digital resolver (SFD) – et digitalt feedbacksystem, der kan anvendes til mange almindelige formål. Disse omkostningseffektive feedbacksystemer giver samtidig fordelen ved Et-Kabel-Teknologien, hvor højopløselige enkoder systemer ikke er påkrævet – Økonomisk fra den første meter!

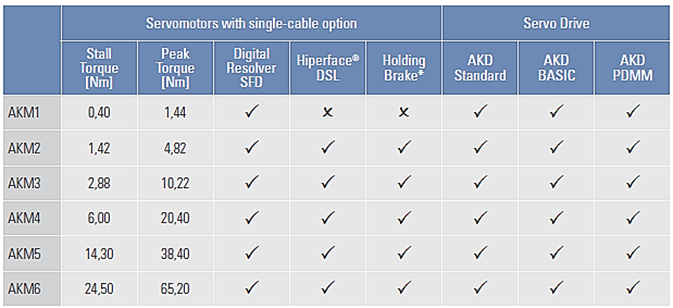

Drevpakker med Et-Kabel-Løsning
Skalerbar i funktion og performance
* Holding Brake: I kombination med digital resolver (SFD) fra juni 2013

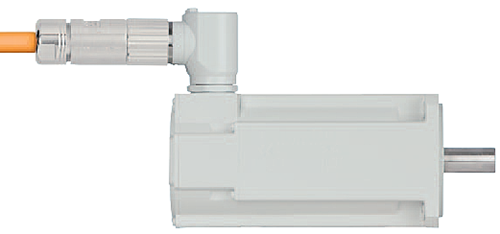

Enkeltkabel-drevpakker med AKM Washdown- og Washdown Food Grade-servo motorer, til emballeringsapplikationer i fødevareindustrien eller til brug i barske miljøer, er tilgængelige.
2G Motion System
Kraften til at præstere mere
Kollmorgen introducerer næste generation af motion-løsninger til mere ambitiøse maskiner, bygget på højere ydeevne og mere sikker ingeniørkunst samt Et-Kabel-Teknologi.
Kollmorgen 2G Motion System udnytter det fulde ydelsespotentiale i vores førende AKM2G-servomotorer og perfekt matchende AKD2G-drivere, designet til at levere enestående effekt-tæthed og kontrol.
Resultatet er markant forbedret moment, reaktionshastighed og SafeMotion-funktioner i et kompakt design, som muliggør nem installation og total fleksibilitet.
For eksisterende maskiner tilbyder Kollmorgen 2G Motion System en enkel og omkostningseffektiv opgradering til maksimal kraft og ydeevne.
For nye design er det en revolution.
Den hidtil usete ydeevne forenkler design og implementering af lettere, mere kompakte, mere effektive og højtydende maskiner.

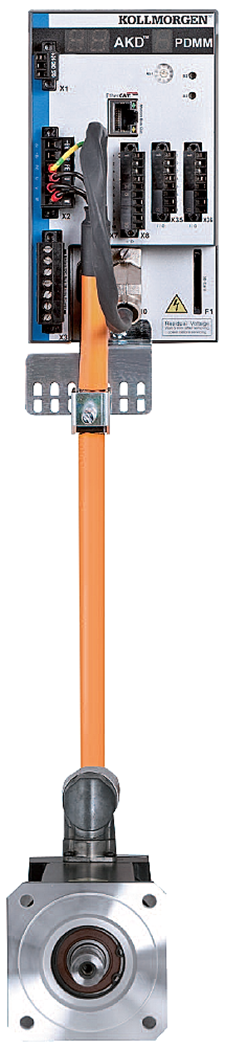

Foto: Den kraftfulde AKD PDMM-servodriver med integreret bevægel-seskontrol og en AKM-servomotor. Bare ét eksempel på fleksibiliteten i vores modulære enkeltkabel-system.
