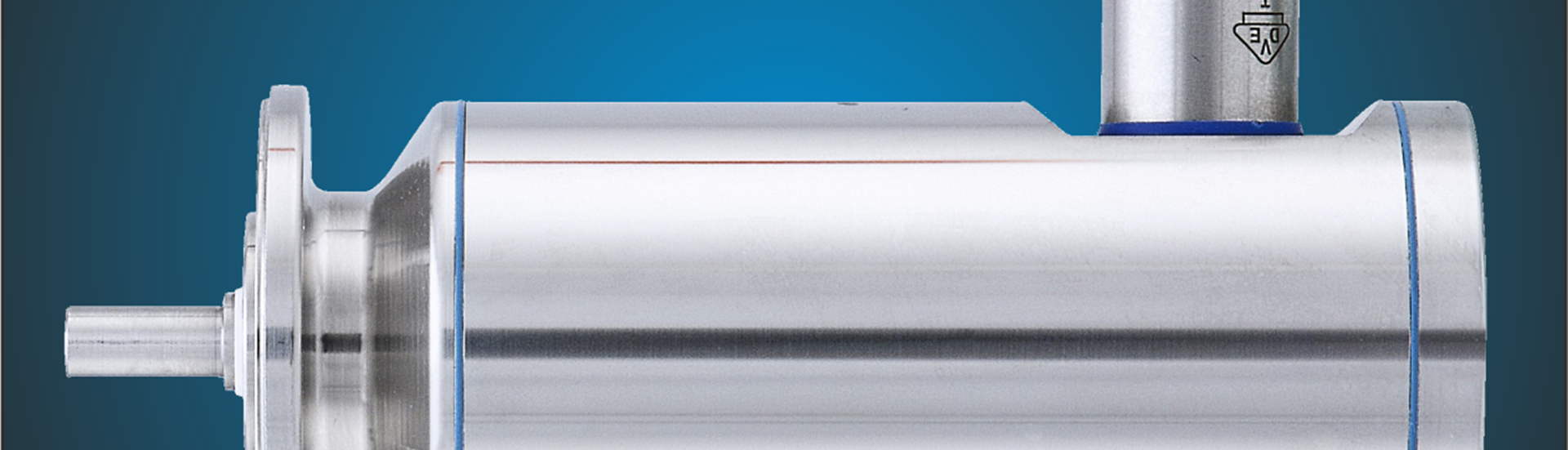

Kollmorgen's IP69K universal driver løsning

til fødevaremaskiner og medico anlæg

AKMH-motor serien imødekommer de stadige stigende krav til hygiejne i Medico og fødevare industrien.

Hele serien er i overensstemmelse med EU direktivet 2006/42/EC - EHEDG, hvilket i sin enkelthed går ud på, at motoren skal være udformet således, at der ikke må være flader eller kanter, hvor der kan komme eller gro bakterievækst.

Spredning af bakterier er et problem

Asynkrone motorer er stadigvæk meget anvendte i medico, fødevare og pakke industrien da de er billigere end synkron-servo motorer. Men grundet deres opbygning med kølefinner og blæser bliver deres evne til at være bakterie spredere ofte undervurderet.

For det første er blæseren vanskelig at holde ren og hygiejnisk

For det andet er den kilden til at sprede bakterier

Afskærmning af motoren har masser af ulemper: Svært at komme til motoren, større omkostninger og ekstra tid til montage.

  • Der går mere tid med rengøring af maskinen
  • Ikke muligt med et hygiejnisk design
  • Afskærmning giver dårligere performance af motor, varme problemer og svært at servicere

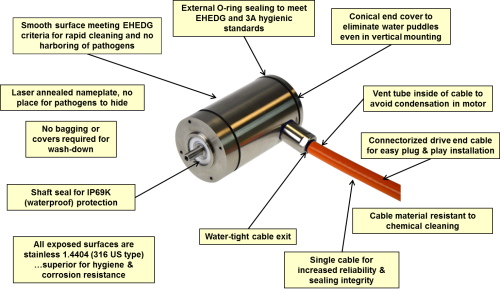

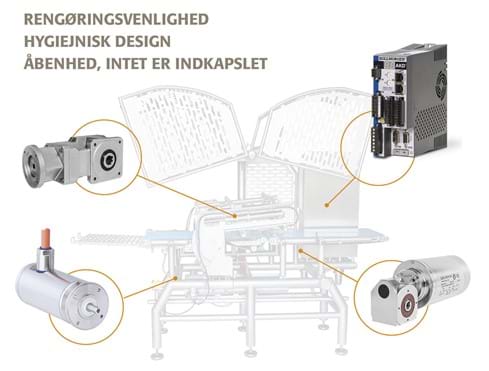

Clean machine design
Hygiejnisk, effektivt og simpelt

Motor i "hygiejnisk design" fra Kollmorgen behøver ikke at have afskærmning og er modstandsdygtig overfor de skrappe rengøringmidler. De er i IP69K tæthedklasse, hvilket betyder, at de kan vaskes med højtrykrenser.

Virknings graden på motoren er bedre og derfor er det ikke nødvendigt med blæser. Dermed undgås spredning af bakterier. AKDH-motoren i rustfri stål har en overflade struktur, der gør at der ikke kan gro bakterier på den. One-cable løsningen er en vigtig parameter når der ses på den samlede hygiejniske faktor i at holde hele maskinen ren.

  • Højeffektivt med lave varmetab - dynamisk motor
  • Hurtigere montage, uden afskærmning
  • Pladsbesparende i maskinen, færre kabler samt kæder ol.
  • Ingen bakterievækst

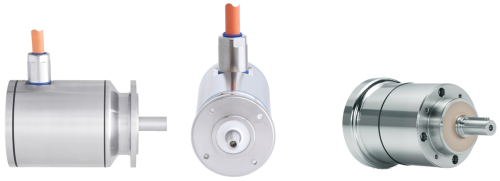

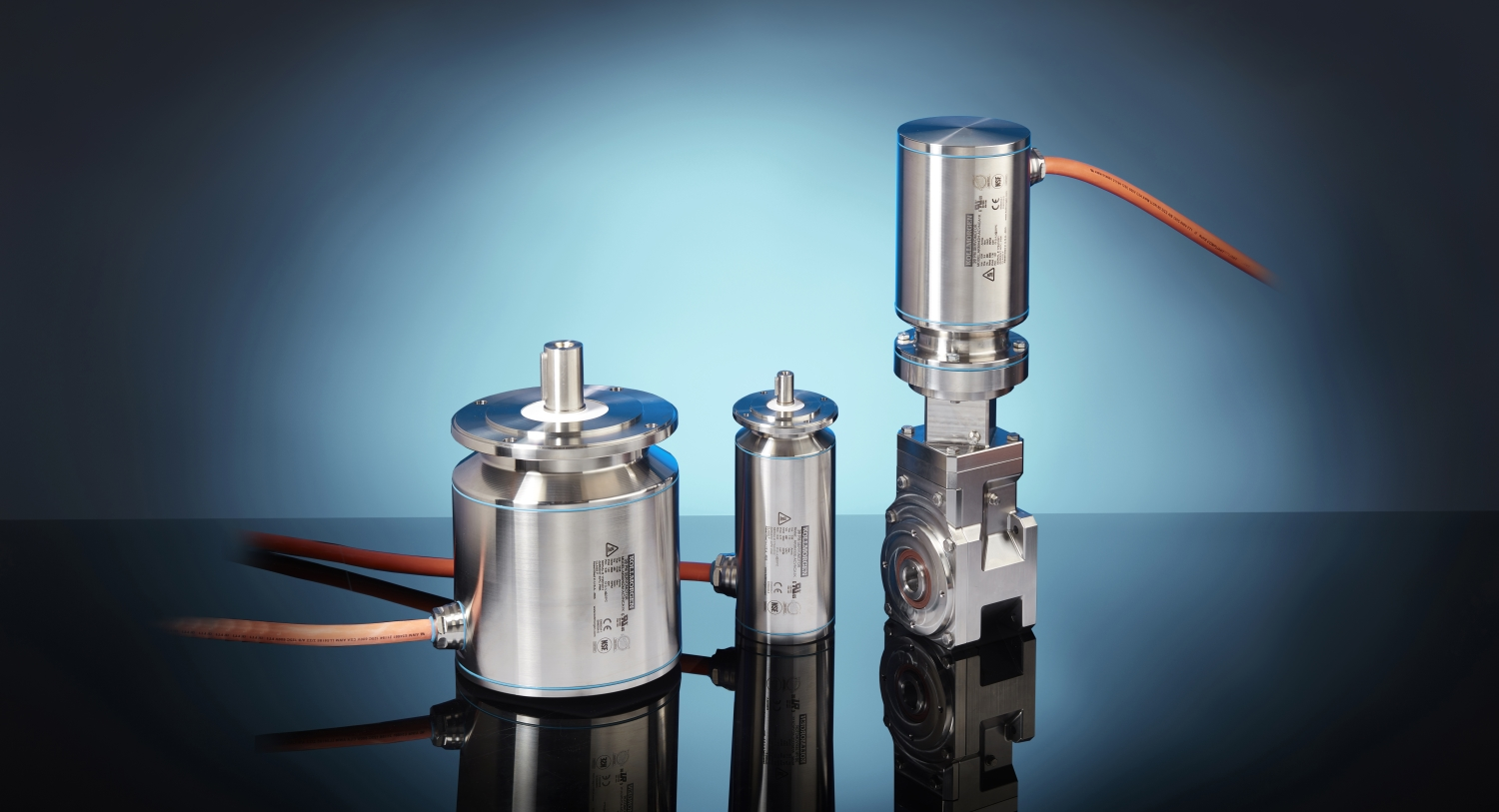

Servo motor program

Kollmorgen's motor program omfatter alle typer af servo motorer fra standard IP65 motor til IP67K i Rustfristål.

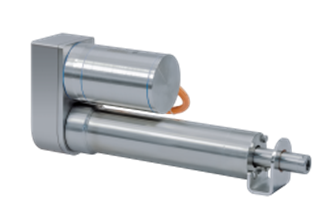

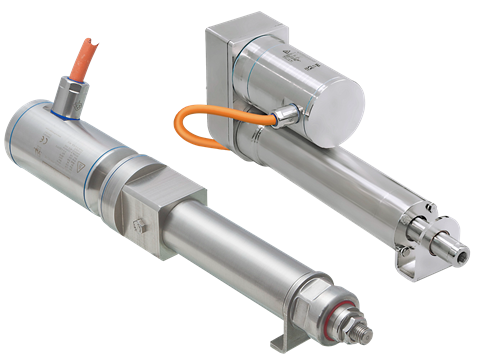

Hygiejniske servo-aktuatorer

lineære aktuatorer i rustfrit stål, IP69K

AKMH-aktuator serien opfylder OEE (Overall Equipment Effectiveness) og EHEDG standarderne. OEE omfatter krav til hygiejne og kort tid til rengøring. Aktuatorerne består af certificerede komponenter.

One-Cable-princippet er ligelede en løsning, der modstår div. rengøringmidler, samt gør det nemt at installere aktuatorerne i maskinen.

Alle typer er udført med IP69K og tåler vask med højtryk.

Løsningen for fødevare maskiner og medico anlæg

AKMH-aktuator serien overholder de stadig stigende krav til hygiejne i Medico og fødevare industrien. Hele serien er i overensstemmelse med EU direktivet 2006/42/EF og EHEDG (European Hygienic Engineering & Design Group), hvilket i sin enkelthed går ud på at aktuatoren skal være udformet således, at der ikke må være flader eller kanter, hvor der kan komme eller gro vækster af bakterie.

Klarer de skrappeste rengøringmidler og højtryksrenser

Kollmorgen’s aktuatorer i "hygiejnisk design" behøver ikke at have afskærmning og er modstands dygtige overfor de skrappe rengøringmidler. De er udført i IP69K tæthedsklasse, hvilket betyder at de kan vaskes med højtrykrenser.

AKDH-aktuatoren i rustfri stål har en overfladestruktur, der gør at der ikke kan gro bakterier på den. Et-kabel-løsningen er en vigtig parameter når der ses på den samlede hygiejne-faktor med at holde hele maskinen ren.

  • Højeffektiv med lave varmetab - dynamisk motor
  • Hurtigere montage, uden afskærmning
  • Pladsbesparende i maskinen, færre kabler samt kæder ol.
  • Ingen bakterievækst
  • 4 flange størrelser op til 20 kN kraft
  • Slaglængde fra 50 - 600 mm
  • Hastighed op til 1,4 m/sek.

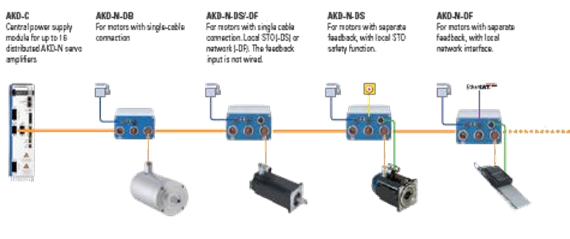

KOLLMORGEN's distribuerede servoteknologi er fremtidens maskinedesign

Det nye AKD-N servodrev fra Kollmorgen kan installeres i nærheden af motoren, idet drevet er udført i en robust konstruktion med IP67 tæthedgrad. Op til 16 drev forsynes via et AKD-C modul og drevene placeres på maskinen, hvor behovet er.

AKD-N – Distribueret servodrev

Skalerbar løsning til drev-krævende opgaver med grafisk programmering af bevægelser. Drevet overholder standard IEC/EN 61131-3 og er kompatibel med PLCopen ved styring af bevægelser.

  • Reducerer kabling med enkelttrådet kabelløsning
  • Hurtig installation samt let at samle og tilslutte
  • IP65/IP67 og UL design 4 x

Option: Lokal EtherCAT interface eller lokal STO, tilslutning for feedback systemer.

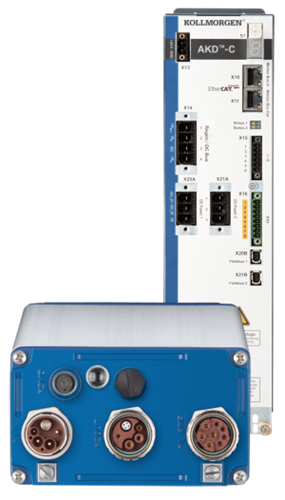

AKD-C - Centralt strømforsyningsmodul

AKD-N drev kan tilsluttes forsyningen AKD-C via EtherCAT, som giver yderlig forenkling. Benyt netværksporten for tilslutning af I/O enheder uden ekstra netværk - hub’s og lange kabler.

  • Strømforsyning for 16 stk. AKD-N drev
  • Komplet integrerbar i AKD-serien
  • EtherCAT netværk
  • 2 STO input – SIL 2 = PL d
  • 1 digital input og output og 1 relæ output

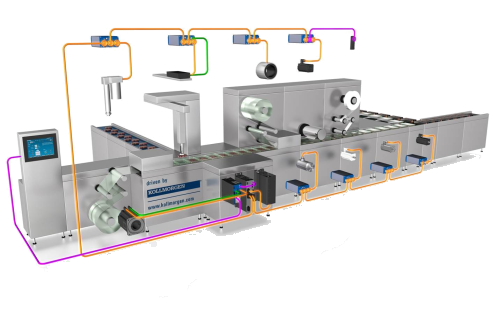

Næste generation af maskinedesign

Vores metode til at gøre maskiner simple og mere effektive: Decentralt distribuerede servodrev øger effektiviteten over hele maskines levetids cyklus.

I første fase, design og konstruktion, reduceres tiden til montage og installation. Mulighed for fejlfortrådning med et unik one-cable princip reduceres.

Den integrerede DC-bus sparer energi under driften af maskinen. Yderligere giver løsningen mulighed for en hurtigere og enklere rengøring, da hele systemet indeholder færre kabler og kabelbakker/slæb. Der skal anvendes mindre tid på service og vedligeholdelse. Herved opretholdes en højre oppe tid og bedre produktivitet på maskinerne i hele livs cyklussen.

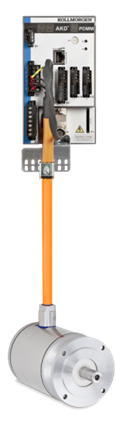

Foto AKD-N drev til alle typer af servo motorer



Specifikationer for IP69K hygiejnisk servo

Under de enkelte faner finder du:

Katalog:
Link til PDF kataloger eller leadflets på produktet.

Download:
Link til manualer - samt tekniske specifikationer. Link til Download 3D filer af motor og drev samt kabel tegninger.

Relaterede produkter:
Her finder ud: Link til produkter der kan der har synergi eller kan benyttes sammen med xxxx eks. Motor, gear, føringssystemer og styring.

Video:
Video af forskellige applikationer til inspiration og information.

Læs også:


IP69K kataloget - Klik her ...

AKMH IP69K motor brochure - Klik her ...



Læs om:

AKMH IP69K rustfri "Wash Down"  motor serie - Klik her ...

AKMH 3D filer og tekniske manualer - Klik her ...

Læs om:


Kollmorgen: AKD-N - IP67 Decentrale servodrev for AKMH motor serien - Klik her ...

Kollmorgen: AKD servodrev med ProfiNet og EtherNet IP interface for Siemens og Rockwell - Klik her ...

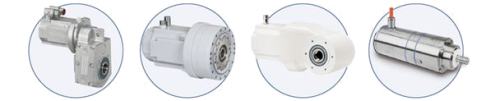

Rehfuss: Hygiejniske IP69K Plantetgear program for AKMH motor serien - Klik her ...
