Fra luft- til elektrisk cylinder
Elektriske cylindre fås i samme størrelser til at erstatte luftcylindre
Elektriske cylindre fås i tilsvarende størrelser som luftcylindere og kan derfor erstatte dem.
Mini ROBO Cylindre fra IAI er kompakte takket være en hollow-motor, der gør den samlede længde kort. Blandt andet derfor er mini ROBO Cylindre fra IAI ideelle til udskiftning af luftcylindre af tilsvarende størrelser.
Det er meget enkelt! - Det er meget let!
Produktionslinje uden luft.
Sammenligning
størrelse og ydeevne mellem luftcylindre og Mini ROBO-cylindre
Luft cylinder
Mini ROBO cylinder

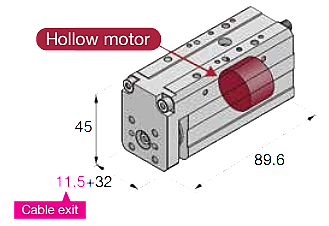

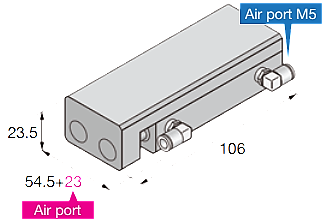

Bord type
Med støddæmper (Shock absorber).
Slaglængde: 30 mm med støddæmper φ8mm,
Vandret nyttelast 0,7 kg
Bord type RCA2-TCA3NA
Slaglængde: 30 mm
Maksimal hastighed: 200 mm/s
Vandret nyttelast: 0,75 kg
Kugleskrue føring: 4 mm

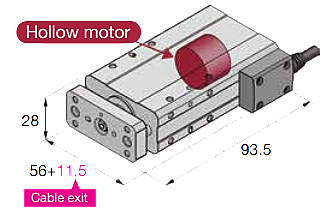

Rod type med dobbelt guide
bordtype
Slaglængde: 20 mm med gummipude φ12 mm
Vandret nyttelast: 1,1 kg
Rod type med dobbelt guide: RCA2-GD3NA
Slaglængde: 50 mm
Maksimal hastighed: 100 mm/Sek.
Vandret nyttelast: 1,5 kg
Kugleskrue føring: 2 mm

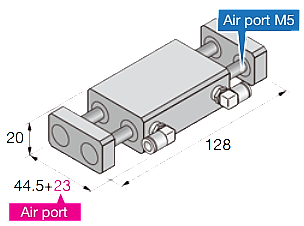

Rod type med guide og Slide enhed
Slaglængde: 20 mm
Med støddæmper φ10 mm
Vandret nyttelast 1,05 kg

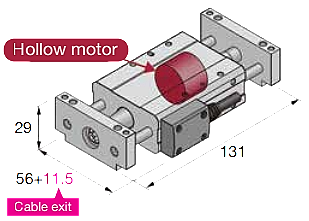

Slide unit: RCA2-SD3NA
Slaglængde: 25 mm
Maksimal hastighed: 100 mm/Sek.
Vandret nyttelast: 1,5 kg
Kugleskrue føring: 2 mm

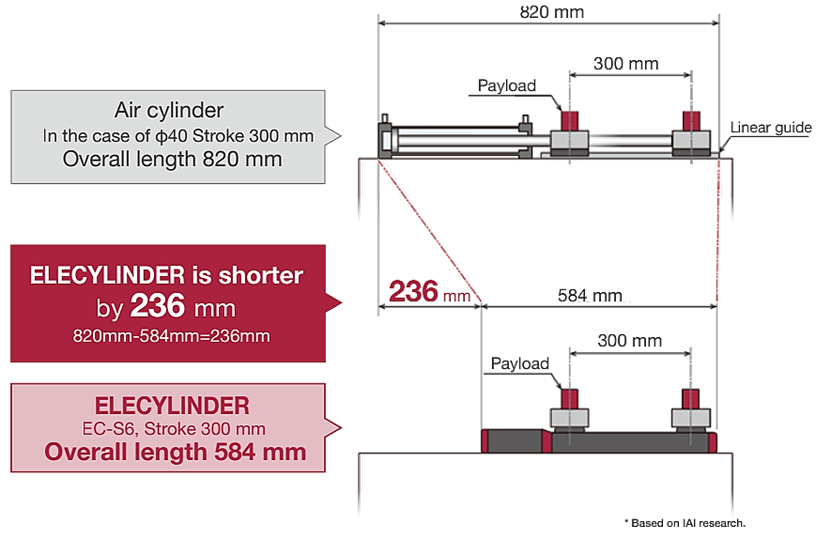

Dimensioner på EleCylinder og Luftcylinder

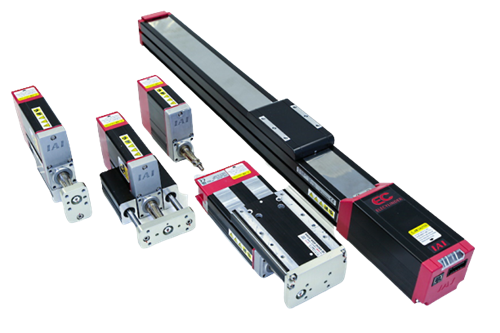

EleCylinder erstatter luftcylinder
Elektriske EleCylinder med motor, enkoder og controller
Den samlede længde af slider typen - med indbygget føring - er 236 mm kortere end en luftcylinder af stangtype!
Disse energibesparende aktuatorer er ekstremt nemme at bruge, og betjening via datainput kræver ingen kompliceret programmering. Start- og slutpunkter kan indstilles til enhver position. På grund af de høje hastighedsbevægelser er EleCylinderen ideel til korte cyklustider.
I modsætning til pneumatiske cylindre kan de også udføre langsomme ensartede hastigheder over hele slaget. Selv blid start eller bremsning er ikke længere et problem. EleCylinder kan nemt repareres og har kun få vedligeholdelsesdele.

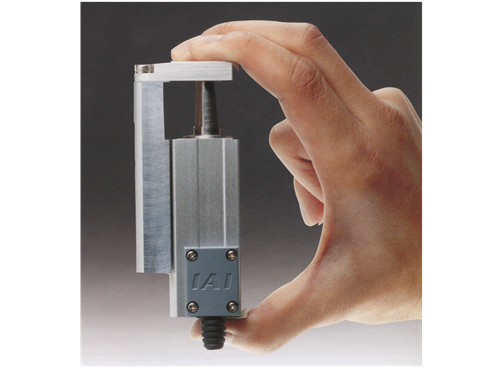

RCA2 mini aktuatorer fra IAIMindste størrelser af alle mini aktuatorer
Den samlede længde, bredde og højde af Mini-RoboCylindere kan sammenlignes med størrelserne på pneumatiske cylindre. Derudover arbejder de lineære mini-aktuatorer også med de samme signaler, der bruges til luftcylindermagnetventiler. En omstilling til pneumatisk-fri automatisering er derfor hurtig og nem.
Udvalget af mini lineære aktuatorer er meget stort. Du skal blot vælge den rigtige model af mini slider type, mini Rod type, mini bord type eller micro cylinder, der passer til dine produktionskrav. Vore salgs ingeniører hjælper dig gerne med at vælge den rigtige type og sætte den i drift.
