Elmo servo motorer
til dine mest krævende maskiner og udfordrende opgaver
Elmo Motion Control har designet og fremstillet motion produkter siden 1988 karakteriseret ved holdbarhed, banebrydende servo drev og netværk motion controller, som giver stor motion-præcision og er one-stop løsninger for enhver motion control teknologi i ethvert industrimiljø.
Kompakt integreret motor
Elmo's drev til motion control gør det muligt at opnå de bedste resultater med servo motoren i de mest krævende maskiner og udfordrende opgaver. Der tænkes på AC servo motor, torque servo motor, osv.
- Kompakt design
- Lav omdrejnings hastighed
- Standard: 50 W til 1,000 W - Op til 5 kW kan leveres efter ønske
Motorerne har høj holdbarhed, meget alsidige og bruges i en bred vifte af applikationer og industrier.
Video: Introducerer Platinum Serien
Motorramme 40: 50W / 100W
Dimensioner: Se skitsen (mm)

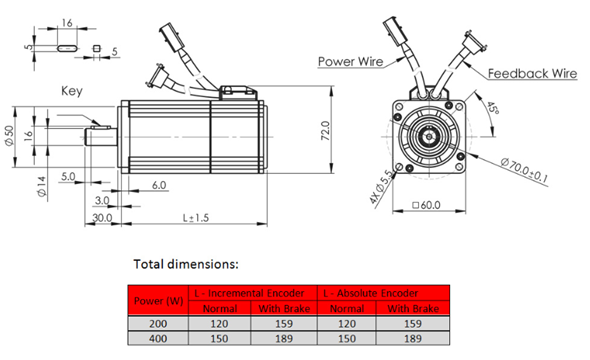

Motor ramme 60: 200W / 400W
Dimensioner: Se skitsen (mm)
Motorramme 80: 750 W / 1000 W
M17 og M23 stik.

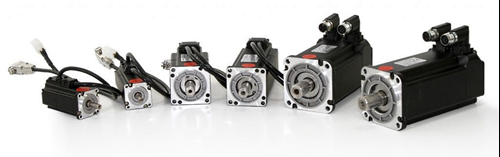

Servo motor highlights
Elmo's motion drev muliggør, at man kan opnå gode resultater med servo motoren i krævende maskiner og udfordrende opgaver. Der tænkes på: AC servo motor, torque servo motor osv.
• Kompakt design
• Lav omdrejnings hastighed
• Høj effektivitet
• Standard: 50 W til 1.000 W op til 5 kW kan leveres efter ønske
Det er motorer med lang holdbarhed, meget alsidige og bruges i en bred vifte af applikationer og industrier.

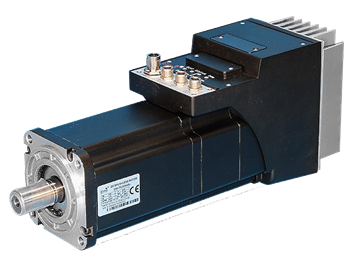

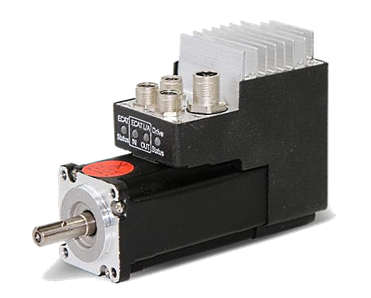

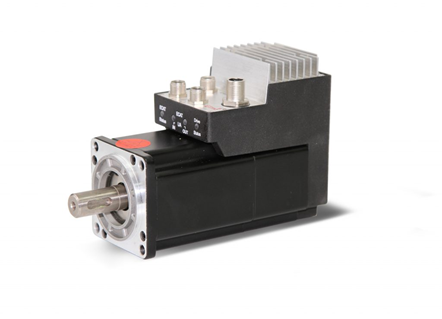

Den innovative drev og motor integration forbedrer servo systemets ydeevne betydeligt, forenkler den elektriske maskinetopologi, forenkler den elektriske maskine topologi og minimerer kabling. Eliminerer EMI induceret af kraftig lange kablinger. Forbedrer også enkoderens støjimmunitet og reducerer størrelsen af tavlen med mindst 80 %.
DUET opererer i tre spændingsområder:
GD-…/100:
Lav spænding: 23 VDC - 96 VDC - Integreret GOLD TWITTER servo drev.
GD-…/200:
Lav spænding: 23 VDC - 196 VDC - Integreret GOLD TWITTER servo drev.
GD-../400:
Høj spænding: 50 VDC - 396 VDC - Integreret GOLD Bariton & GOLD Trombone servo drev og der er ikke brug for transformer isolation.
Highlights:
• Drives fra Elmo's mest avancerede GOLD Line Servo drev
• Ekstrem robust servoløsning med høj ydeevne

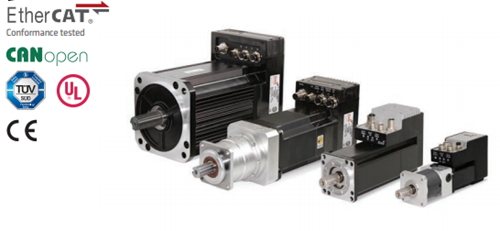

• Certificeret EtherCAT effektiv netværks kommunikation
• Certificeret STO (Safety Torque Off): IEC 61800-5-2:2007 SIL , EN ISO 13849-1:2008 Cat 3, PLe
• Kompakt lille enhed, der sparer plads
• Reducerer kabling og fortrådning tavlestørrelse
• Peak Torque = 3 x Rated Torque
• Speed : 3000 rpm
• Feedbacks: STD (default): Single turn 20 bits absolut enkoder - Option: Multi-turn, 20 bit single turn +16 bit multi-turn, inklusive batteri - Option: Kvadratur 2.500 ppr + kommutator signaler (Hall signals), andre løsninger efter ønske
• 2 “General Purpose” optisk isoleret “24V logic” niveau input (PLC Source or PLC Sink)
• 1 x 0.3A til generelle formal
• Bremse option: intern bremse styring og forsyning
• Reduktionsgear: efter ønske
• Større effekt, større ramme, andre viklinger: efter ønske
Katalog og data
