Elmo's servodrev, op til 1,2 - 25 kW
Kompakt, panel-monterbar og netværk-baseret servo drev for DC og AC
Elmo's Gold servodrev serier består af Gold Mini servo drev (Se web-siden) og Gold Panel servo drev som omtalt her på denne web-side. Disse panal-monterbare drev kan du få i DC eller AC typer, netværksbaserede typer og en eller to akse-typer.
Gold Servo-drevene har samplingstiden for strøm-, hastigheds- og positionsløkker, hvilket resulterer i meget høje båndbredder samt robuste stabilitetsmargener.
Derudover har drevene meget høj linearitet med et aktuelt dynamisk område på 2000:1 (100A drev kører jævnt en 0,05A belastning) og en fleksibel kontrolsløjfe-rækkefølge, der kan håndtere enhver mekanisk dynamisk systemkarakteristik.
Med Gold Servo Drives er enhver feedback-sensorkombination til dual-loop-arkitektur mulig takket være den fleksible konfiguration af feedback-organisation via Elmos unikke og avancerede sensorsokkelgrænseflader.
Gold Line Servo-drevene leverer fuldstændig overensstemmelse med globale industristandarder og er uden sidestykke i ydeevne, kapaciteter og fleksibilitet. De udnytter den fulde kraft af banebrydende EtherCAT- og CANopen-netværkskommunikation.
Gold Servo Drive kommer i en lang række størrelser, driftsspændinger, udgangsstrømme og understøtter de fleste feedback-sensorer såsom inkrementale enkodere, analoge (sinus/cosinus) og resolvere med høj præcision, høj opløsning, indbygget multiplikator, 2- og 3-fasede absolutte analoge haller og absolutte serielle indkodere.
Video: Elmo's Motion Control Solution til
emballage- og trykmaskiner.

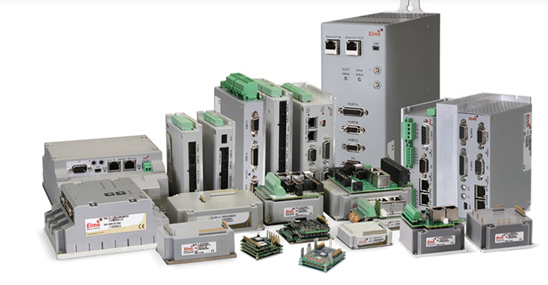

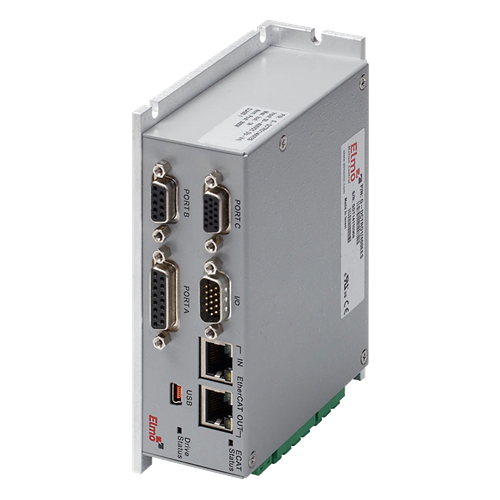

Gold Line - panel monterbare servo drev
En symfoni af nyttige og effektive instrumenter til dine opgaver

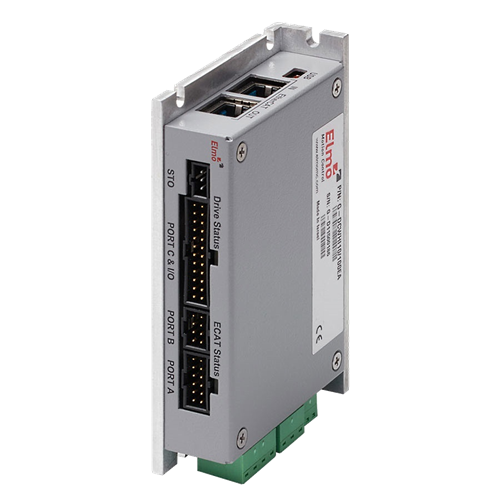

Gold DC Whistle - 1,6 kW
Kompakt, panelmontage, netværk-baseret drev
Miniature servo drev:
1-20 A / 100 VDC, 3-9 A / 200 VDC
Gold DC Whistle er et kompakt, panel-monterbar digital servo drev, som kun vejer 267 gram og leverer op til 1,6 kW kontinuerlig effekt eller 3,2 kW spids.
Gold DC Whistle:
Denne avancerede servo driver giver høj ydeevne, avanceret netværks kommunikation og har indbygget sikkerhed såvel som fuld featured motion controller og lokal intelligens.
Gold DC Whistle forsynes med en enkelt 12 V – 95 V isoleret DC strømforsyning (bestilles separat) og en ”smart” control-forsynings algoritme gør det muligt for drevet at operere med kun én strømforsyning uden behov for en ekstra forsyning til logikken.
Sammen med Gold Maestro, motion netværk controller og de øvrige Gold Line intelligente servo drev, kan moderne løsninger til udfordrende multi-akse motion opgaver let implementeres med kort udviklingstid og alligevel bevares høj ydeevne.
Gold Solo Whistle Highlights:
- Gold Line motion control teknologi
- Ultra-kompakt, høj virkningsgrad
- Høj effektivitet og høj ydeevne
- EtherCAT, CANopen, USB, Ethernet
- Supporterer en bred vifte af feedback sensorer
- Avanceret filtrering, planlægningsmuligheder og forbedret dynamik
- Vektor kontrol af sinusformet kommutator
Gold Duo - To drev á 1,6 kW
Kompakt, panelmontage netværk-baseret drev
Super kompakt 2-akse servo drev:
1-20 A / 100 VDC
3-9 A / 200 VDC.
Drevet vejer kun 479 gram
2 x 3,2 kW spids effekt
Gold Duo:
En løsning der opererer med en enkel strømforsyning og designet til opgaver med op til to akser.
Drevet har en høj virkningsgrad, giver maksimal ydeevne, avanceret netværks kommunikation og indbygget sikkerhed. Det er en fuld featured motion controller med lokal intelligens.
Gold Duo enheden forsynes med en enkelt 12 V – 95 V isoleret DC strømforsyning (bestilles separat). En ”smart” control-forsynings-algoritme gør det muligt at drevet kan operere med kun én strømforsyning uden behov for en ekstra forsyning til logikken.
Sammen med Gold Maestro, motion netværk controller og de øvrige Gold Line intelligente servo drev kan moderne løsninger til udfordrende multi-akse motion opgaver let implementeres med kort udviklingstid og alligevel bevares høj ydeevne.
Gold Solo Whistle Highlights:
- Gold Line motion control teknologi
- Ultra-kompakt, høj effekt virkningsgrad
- Høj effektivitet og høj ydeevne
- EtherCAT, CANopen, USB, Ethernet
- Supporterer en bred vifte af feedback sensorer
- Avanceret filtrering, planlægnings muligheder og forbedret dynamik
- Vektor kontrol af sinusformet kommutation

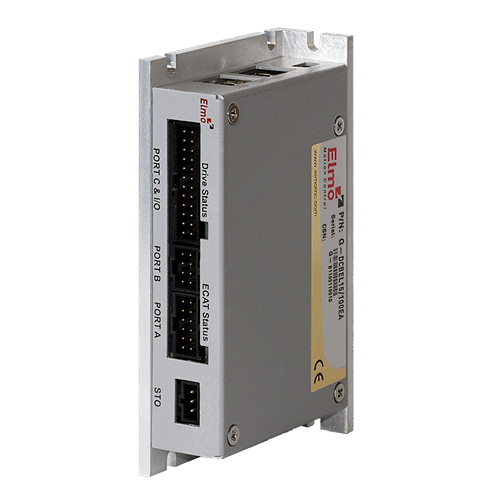

Gold DC Bell drev 1,2 kW
til step motorer med indbygget sikkerhed
Smart Stepmotor drev:
1-20 A / 100 VDC
3-9 A / 200 VDC
Indbygget i en kompakt udførelse
Høj virkningsgrad med høj ydelse
Avanceret netværkskommunikation
Gold DC Bell:
Drevet hare en fuld featured-motion controller med lokal intelligens. Opererer fra en DC strømforsyning og kan fungere som stand-alone enhed eller som en del i et multi-akse system med en distribueret konfiguration i et real-time netværk.
Gold DC Bell er let at sætte op ved brug af Elmo Application Studio (EAS) software og som en del af Elmo’s Gold Line servo drev serie.
Drevet er fuldt programmerbart med Elmo’s programmerings sprog.
Gold DC Bell servo drev highlights:
- Single DC Power forsyning fra en 12–95 VDC enkelt isoleret DC strømforsyning
- Avanceret og ekstrem hurtig vektor-control-algoritme (strømloop båndbredde: 4 kHz)
- Strøm/Torque sampling rate: Op til 25 kHz (40 μS)
- Hastighed og position sampling rate: Op til 12.5 kHz (80 μS)
- Elektrisk kommunikations frekvens: Op til 4 kHz
- Hurtig, let og effektiv avanceret Auto Tuning
- Hurtig og effektiv EtherCAT og CANopen netværks kommunikation
- Ethernet TCP/IP: UDP og Telnet
- USB 2.0
- Overholder sikkerheds standarder inklusive IEC 61800-5-2

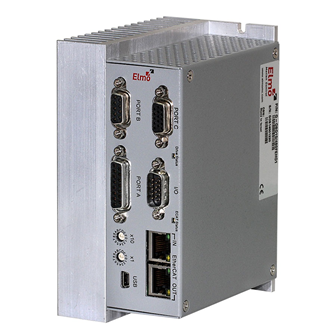

Gold Cello servo drev - 4,1 kW
Avanceret, kompakt drev, som giver en høj ydeevne
Kompakt servo drev:
20-50 A / 100 VDC
10-20 A / 200 VDC
8,2 kW spids effekt
Høj virkningsgrad
Kompakt hus: 469,35 cm³
Ydre mål: 150 x 105 x 29,8 mm.
Gold Cello:
Gold Cello drevet fungerer med avanceret netværks kommunikation og har indbygget sikkerhed. Den indeholder også en fuld featured motion controller og lokal intelligens.
Drevet forsynes fra en DC strømforsyning og kan køre som en stand-alone enhed. Eller det fungerer som en del af et multi-akse system med distribueret konfiguration i et real-tid netværk.
Gold Cello kan leveres i forskellige optioner. Der er multi power optioner, to forskellige kommunikations optioner, en bred vifte af feedback valgmuligheder og I/O.
Det er let at opsætte og indstille ved brug af Elmo Application Studio (EAS) software, og som en del af Gold poduktlinjen er det fuldt programmerbart med Elmo motion control sprog.
Gold Solo Cello Highlights:
- Gold Line motion control teknologi
- Ultra-kompakt, høj effekt virkningsgrad
- Høj effektivitet og høj ydeevne
- Kommunikation: EtherCAT, CANopen, USB, Ethernet
- Supporterer en bred vifte af feedback sensorer
- Avanceret filtrering, planlægningsmuligheder og forbedret dynamik
- Vektor kontrol af sinusformet kommutation

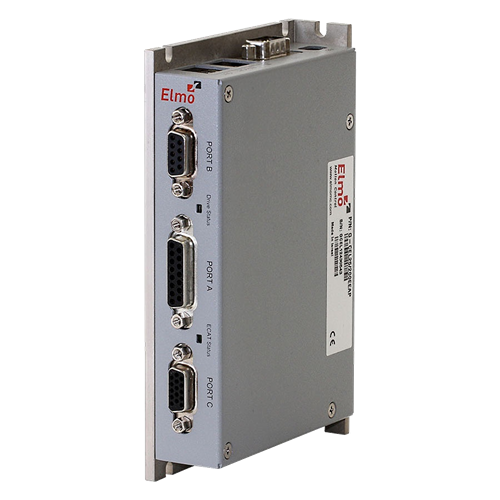

Gold DC Trombone servo drev - 10 kW
panel-monterbart digital drev for høj spænding
Kompakt servo drev:
6-22 A / 400 VDC
8-16 A / 800-900 VDC
Panel-monterbar netværks baseret servo drev
fra 6 A / 400 V to 16 A / 800 V.
Vægt: 650 gram
Gold DC Trombone:
Dette avancerede servo drev med høj virkningsgrad er designet til at operere med DC strømforsyning med høj spænding op til 400 VDC eller 800 VDC uden brug for transformer.
Gold DC Trombone drevet giver høj ydeevne, avanceret netværk kommunikation og har indbygget sikkerhed såvel som fuld featured motion controller og lokal intelligens.
Drevet forsynes med en enkelt 18-30 V isoleret DC strømforsyning (bestilles separat). En ”smart” control-forsyning-algoritme gør det muligt at drevet kan køre med kun én strømforsyning uden behov for en ekstra forsyning til logikken.
Sammen med Gold Maestro distribueret netværk motion controller og øvrige produkter i Elmo’s Gold Line med intelligente servo drev, medfører Gold DC Trombone en kort udviklings cyklus og bevarer den store ydeevne.
Desuden får man mulighed for moderne løsninger til udfordrende multi-akse motion opgaver.
Gold DC Trombone highlights:
- Gold Line motion control teknologi
- Ultra-kompakt, høj virkningsgrad
- Effektiv, stor båndbredde ydeevne
- Kommunikation options: EtherCAT, CANopen, USB, Ethernet
- Supporterer en bred vifte af feedback sensorer
- Avanceret filtering og giver planlægnings muligheder til forbedret dynamisk ydeevne
- Ekstra køle options til krævende applikationer
- Ekstern Heat Sink med finner (P/N m. option-2)
- Ekstern Heat Sink med finner og ventilator (P/N m. option-1)
Gold Bassoon servo drev - 3,2 kW
Avanceret drev, høj virkningsgrad og
høj ydeevne
AC kompakt servo drev:
3-10 A /230 VAC
6,4 kW peak
Gold Bassoon:
Dette servo drev kører med en AC strømforsyning 30-270 VAC, enkelt eller 3-faset.
Gold Bassoon drevet kan arbejde som stand-alone enhed eller som en del i et multi-akset system med dristribueret konfiguration i et real-tid netværk.
Servo drevet kan leveres med en bred vifte af optioner. Der er multi effekt optioner, to forskellige optioner til kommunikation, flere feedback valg og I/O konfigurations muligheder.
Gold Bassoon er let at sætte op og indstille med brug af Elmo Application Studio software EAS. Den Windows baserede applikation giver brugeren mulighed for hurtig og enkel konfigurering af servo drevet til at opnå optimal brug med en motor. En 24 VDC strømforsyning er påkrævet.
I 10 A modellerne bliver ventilatoren kun aktiveret når det er påkrævet og dette forlænger ventilatorens levetid væsentligt.
Gold Bassoon Highlights:
- Ensrettet AC input spænding fra op til 3 x 270 VAC
- Gold Line motion control teknologi
- Høj bremse-evne
- Ultra-kompakt med høj virkningsgrad
- Høj effektivitet ≈ 98 %
- Kontinuerlig output: 3 A, 6 A, 10 A.
- Ekstra ordinær dynamisk current-loop: 2000:1
- EtherCAT, CANopen - Host: USB, Ethernet
- Supporter mangetyper feedback sensorer i single, dual og gantry loop konfigurationer
- Avanceret indstilling, filtrering og planlægnings optioner til forbedring af ydeevnen
- Vektor control sinusformet kommutator
- Let opsætning og indstilling med Elmo Application Studio software, EAS
- STO, Safe Torque Off
- Overholder standarder for sikkerhed og EMC: IEC61800, UL508c, UL60950, EC61800-5-2

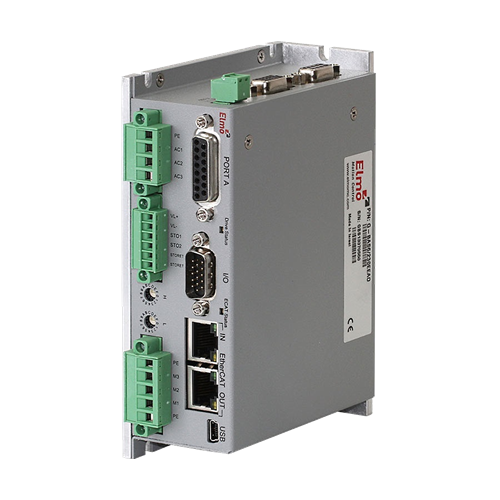

Gold Oboe AC servo drev
Arbejder direkte fra netforsyningen via en enkelt eller 3 faser
Super kompakt servo drev:
3-13 A / 230 VAC
3-10 A / 480 VAC
*1 eller 3-fase AC
Gold Oboe serien er intelligent, kompakt og super-effektive servo drev
Gold Oboe:
Servo drevet yder en spids effekt på mere end 10 kW. Det giver hurtig respons, stor båndbredde og bedre end 1:2.000 current-loop dynamisk range.
Gold Oboe er et perfekt servo drev til applikationer som kræver meget høj dynamik, stor præcision, jævn og meget lav hastighed til forarbejdning kombineret med hurtige bevægelser.
Gold Oboe har integreret ventilator funktion i følgende modeller: 10A / 230, 13 / 230, 6 / 480, 10 / 480. Den aktiveres kun når det er påkrævet og derved forlænges ventilatorens levetid væsentligt. En hjælpespænding på 24 VDC kræves for at forsyne controller og ventilatoren.
Drevet er let at sætte op og indstille ved brug af EASII softwaren. Denne windows baserede software gør det muligt for brugeren, hurtigt og enkelt at implementere servo drevet til optimal brug med motoren og den mekaniske belastning.
Gold Oboe Highlights:
- Ensrettet AC input spænding fra op til 3 x 270 VAC
- Gold Line motion control teknologi
- Høj bremse-evne
- Ultra-kompakt med høj virkningsgrad
- Høj effektivitet ≈ 98 %
- Kontinuerlig output: 3 A, 6 A, 10 A.
- Ekstra ordinær dynamisk current-loop: 2000:1
- EtherCAT, CANopen - Host: USB, Ethernet
- Supporter mange typer feedback sensorer i single, dual og gantry loop konfigurationer
- Avanceret indstilling, filtrering og planlægnings optioner til forbedring af ydeevnen
- Vektor control sinusformet kommutator
- Let opsætning og indstilling med Elmo Application Studio software, EAS
- STO, Safe Torque Off
- Overholder standarder for sikkerhed og EMC: IEC61800, UL508c, UL60950, EC61800-5-2
Gold Oboe AC servo drev

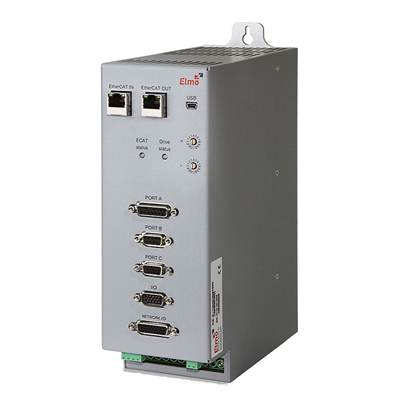

Gold Tuba AC servo drev
Gold Tuba AC servo drev
Op til 25 kW kontinuerlig effekt i en kompakt enhed
AC høj effekt servo drev:
30 A / 230 VAC - 1 eller 3 faser
40 A / 230 VAC
30-40 A/ 480 VAC - 3 faser
